经济:减少配件和钎焊材料的成本

简单:不需要库存昂贵的配件

快速:减少了工作时间

质量:通过消除泄漏点，提高了产品的完整性

---

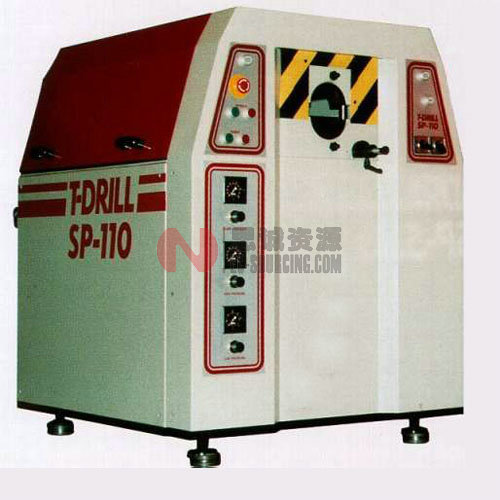

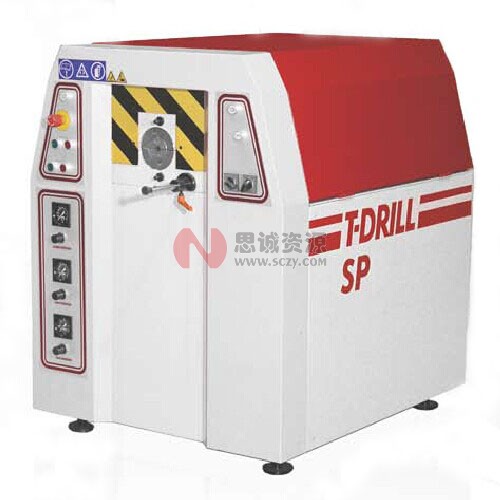

SP-110技术参数

SP-110参数	大小
电源	200-240 V / 50-60 Hz, 3-phase  380-480 V / 50-60 Hz, 3-phase
保险丝	Max 3 x 80 A
发动机	18,5 kW
空气压力	6 - 8 bar
空气消耗量	850Nl/min

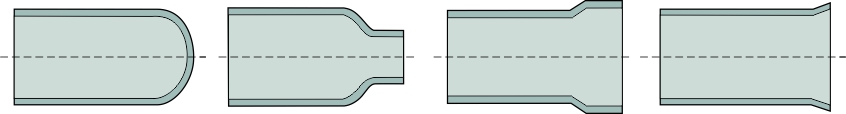

截止直径	Ø8 - 108 mm *)
缩小直径	Ø8 - 108 mm *)
扩大直径	Ø8 - 67mm *)
最大壁厚	3 mm

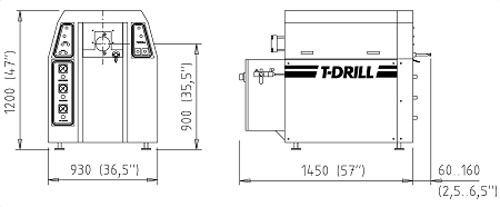

机器尺寸	1500x925x1170 mm (LxWxH)
包装尺寸	1800x1100x1450 mm (LxWxH)
净重量	550 kg
总重量	770 kg
颜色	RAL 7032/3003
注！以上数据仅供参考 最小的旋转外径属于特殊个案

---

 经常被问到的问题

1、是否有t-drill PED（压力设备指令）的批准？

挤压管分支制造t-drill项圈机满足承压设备指令（PED）要求97 / 23 / EC附则I第3.1.1。

评估是自1980年代以来，t-drill公司和一些独立研究机构在试验研究的基础上进行并且通过长期的经验支持的报告。挤压管分支机构按照制造的机器的操作指令将不包含有害的压力设备的安全缺陷。

在挤压过程中的壁的厚度将减少。材料的应变硬度符合机器操作说明书的规定。压力设备制造商应遵守设计部门规定的本应变硬度，及零件可能需要的热处理。

2、对于壁厚减薄？

简短的回答：在挤出过程中，有壁厚减薄。它相当于在鞍点的临界面积只有7-12 %。为降低网点，在任何一点的实际壁厚大于临界厚度通常等于或大于该支管壁。

答案：ASME锅炉和压力容器规范分析证明，在挤压出口最关键的领域是鞍点。如上所述，在鞍点变薄只有7-12 %。在蹬壁厚（壁）面积可小于50%在鞍点的壁厚和仍然承受相同载荷。在实际应用中，通常的固定限制在35%最合适厂家。即使在最坏的情况下，网点大小，最大壁厚减薄的面积小于箍筋面积35%。因此，壁厚减薄对连接强度无明显影响。

 3、破裂压力试验做了吗？

是的。我们使用ASME B31.3计算5S和10S不锈钢拔孔允许的压力。不同的美国和欧洲的公司通过独立的测试得到的结果核实这些计算结果：6和8倍之间的实际爆破压力计算允许的压力和通常未变形的管一样!

4、什么样的工作硬化？

有一定程度的加工硬化,发生在冷成型的孔。程度取决于孔的大小相对于直管的大小。加工硬化增加环的强度和与促进弯管的发生。

5、t-drill过程如何并影响不锈钢的耐腐蚀性？

只要工具使用状况良好和适当的润滑,影响低碳不锈钢的耐腐蚀性能是可以忽略不计。一般来说,将会有更多的腐蚀/侵蚀问题产生的焊接区域(当使用有三个管件)比挤压区域。

6、一个挤压出口方向特征是什么？

挤压出口的流动特性类似于一个标准三通并且优于由喷嘴焊接。不存在尖角引起动荡。可以调整出口的ID匹配ID支管,比什么都可能发生的标准三通接头要好,从而最大限度地减少动荡/侵蚀在焊接现场。注意:大多数管道系统故障发生在焊缝部位和使用T-DRILL减少焊缝数量的部位。

7、什么样的壁厚管可以用t-drill设备？

请看机器的能力图（在手册和技术资料）。这是关于机器的壁厚的详细信息。相同的壁厚可以适用于碳钢，钛。

8、多高的孔可以生产？

孔的相对大小取决于材料和分支机构对外开放运行管道。一般来说,孔是比例的支管直管乘以0.05 - 0.1。请见下表:

分支管 外径mm	运动管 外径mm	数值 长度 mm
21.3	33.7	0,5
	42.4	1.0
	60.3	2.0
26.9	33.7	1.0
	48.3	1.5
	60.3	2.0
	88.9	2.5
33.7	33.7	1.0
	42.4	1.5
	60.3	2.0
	88.9	2.5
	114.3	3.0
42.4	42.4	1.5
	60.3	2.0
	76.1	2.5
	88.9	3.0
	114.3	3.5
48.3	48.3	2.5
	88.9	3.0
	114.3	3.5

9、如何紧密结合在一起，可以点放？

请参阅技术信息（表之间的最小距离环）

10、生产的孔是不是一致的高度？

是的。所有机器都有一个设置，保证每个孔的高度为操作者所操作的点。

11、太阳能铜管拔孔机的原理

太阳能铜管拔孔机工作原理是利用超声波金属焊接原理，把高频电能通过换能器装置转换成机械振动作用于铜管，再施加压力，当通过足够大的电流时，在板的接触处产生大量的电阻热，将中心最热区域的金属很快加热至高塑性或熔化状态，中间就会呈现一个圆形空心从而达到冲孔/打孔的效果。

---
