自营思诚资源SCZY XHD-AF系列自动对焦视频显微镜

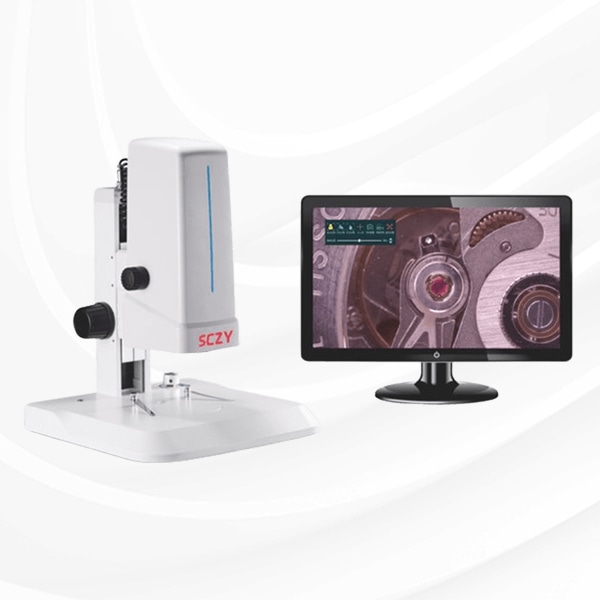

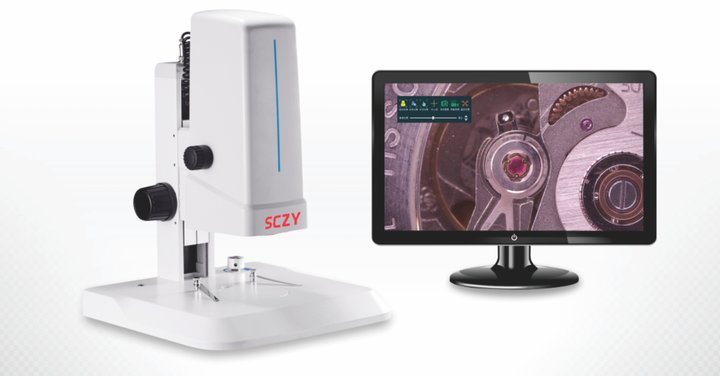

思诚资源SCZY XHD-AF系列自动对焦视频显微镜

视频显微镜（也称数码显微镜），可在显示器上以全新的角度观察样品，无需使用目镜，并能够显示及保存高品质全彩色静态图像、动态高清影片。

思诚资源的视频显微镜采用一体化机身设计，全套光学系统自主研发，具有光源切换、连续变倍、自动对焦等功能，竭诚助力您的品检事业。

助力您加快工作进度！

无需目镜，大显示屏更有利于观察；

实时对焦，无需手动对焦浪费时间；

连续变倍，快速更换放大倍率。

将被观测位置移至聚焦框，即可观察对焦清晰的图像

帮助您发现更多细节！

特有HDR功能边缘增强模式，图像更清晰；

电子放大倍率可达277X，使细节重现；

200万高清相机，60帧/秒摄取图像。

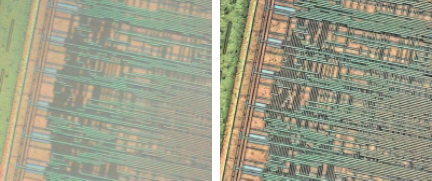

普通观察(集成电路200X) HDR观察(集成电路200X)

给您带来更多的便利！

携带USB外接接口，可存储图片与动态视频；

简洁的人机界面使您操作更得心应手；

根据客户样品特性，可提供多种光源匹配模式。

TF卡可存储图片与动态视频 简洁易懂的人机操作界面

应用行业

应用实例

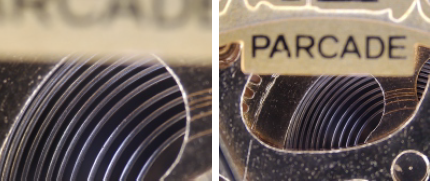

钟表行业的应用实例

钟表机芯所属高精密件，工件小仅凭肉眼很难观测到不合格的齿轮等高精密产品。使用传统的显微镜费时费力，而使用XHD-AF视频显微镜可通过变倍寻找目标，然后快速定焦检测。

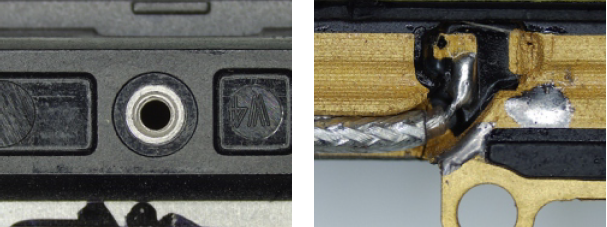

手机行业的应用实例

因为手机壳上螺孔较多且有部分螺孔高度不一，使用传统的显微镜不易检测且需要不断调整工作距离，而使用XHD-AF视频显微镜可通过变倍寻找目标，然后快速定焦检测。

电子行业的应用实例

PCB板上有很多元件，并且高低不同，使用传统的显微镜需要不断找对位置手动对焦，而使用XHD-AF视频显微镜可通过变倍寻找目标，然后快速定焦检测。

应用案例分析--手机TYPE-C(防水)接口的检测

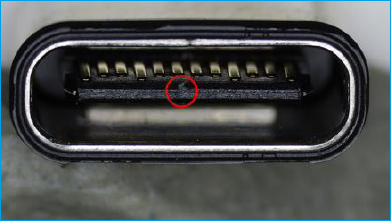

图中红色圆圈内可以看出舌片损伤NG

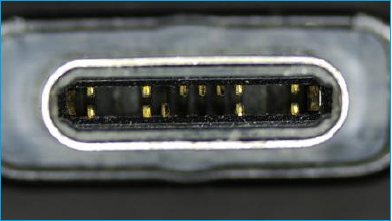

图中可显示出端子凸起状态及端子个数

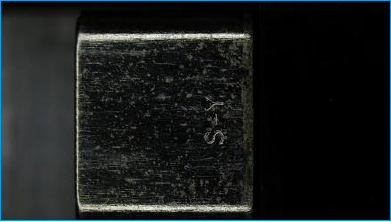

图中可查看刻印状态

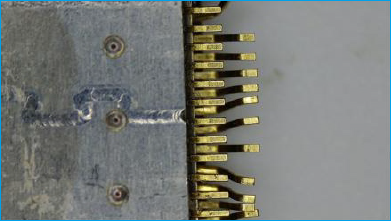

图中显示端子是否变形，端子粘附胶水确认

Tip:除以上部位外观检测外，还支持产品制程中的其他检测，如点胶量确认检测、点、胶溢出检测、拨水剂涂覆检测等。

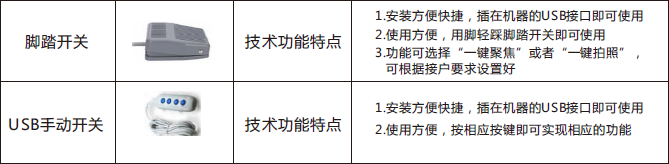

其他可选配件

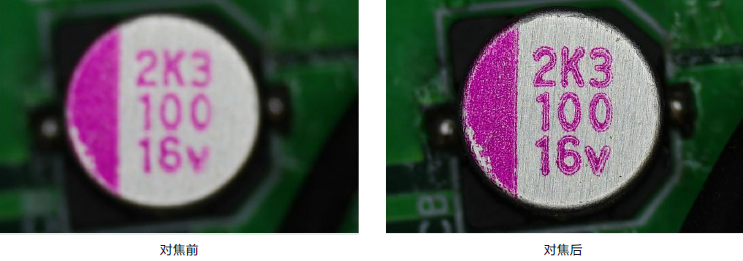

快速自动对焦

样品放置后1.5S-2S即可完成自动对焦。

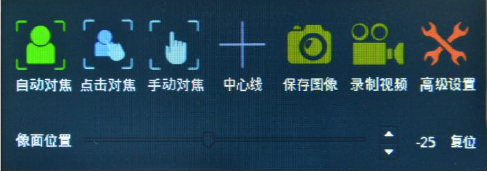

简单易懂的人机交互界面

简洁的人机交互界面使您操作得心应手；可进行自动对焦及手动对焦功能切换；配置US B接口及US B2. 0高速存储优盘，可以存储图片机高清动态视频。

全方位的参数调整

可根据实际需求调整参数实现最好的检测及拍摄效果；基础参数包括亮度/白平衡调整、对比度、锐度调整、图像翻转，保存图片及视频等；中文、英文、日文三种界面语言可供选；辅助功能包括对焦模式切换、彩色/黑色模式切换，十字线显示

与十字线标尺显示等。

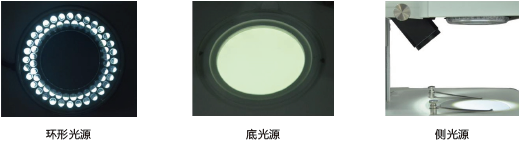

独创的三光源匹配模式

可根据样品特性，选择与之相匹配的光源以达到最好的观察效果及检测效果。

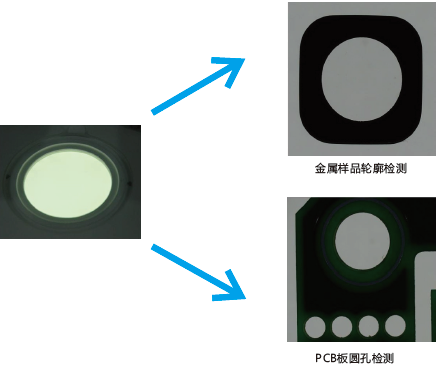

底光源效果展示

底光源可突出样品的轮廓信息，可检测样品轮廓边缘的毛发，凹陷等缺陷检测；用于电子元件、IC的引脚、端子连接器检测，透明物体划痕检测等。

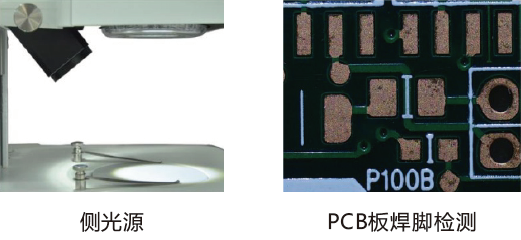

侧光源效果展示

侧光源使用了角度可调的结构设计、提供不同的出射照明角度；用于需要特定角度的样品。
