自营日本大隈_OKUMA立式CNC车床V40R/V100R/2SP-V40

立式CNC车床V40R/V100R/2SP-V40

利于提高大、中型法兰型工件的生产效率

利于薄型、异型工件的稳定加工

精度稳定

◆对于大、中型的箱体、异型工件的加工更具优势。

◆由于采用了箱型床身、立柱，使其具有高可靠性的高刚性结构。

◆加工的工件在自重的作用下与夹紧面紧密接触，可以进行稳定的加工。

高刚性结构

●在刚性、减振性高的大型床身上，配置了坚固的箱型立柱， X、Z轴均采用了广角型的滑动面，具有高刚性、高可靠性结构。

●采用了不受进给速度影响的平衡块式平衡器，从低速到高速均能实现稳定进给。

刀架

●由于采用了充裕的大直径12角刀架，对包括残余变形在内的切削都有充分的刀具准备。

●大直径联轴器的高精度分度和强有力的液压夹紧，使得强力切削成为可能。

通过自重与夹具面紧密贴合 实现稳定的加工

加工工件因自体重量紧密贴合卡盘基准面，可稳定地夹持工件。可抑制夹持力导致的工件歪斜，从薄壁工件到大径、重型工件，均可实现高精度稳定加工。

另外，手动使用夹具装卡夹持不规则工件时，不需要支撑工件，因此易于安装和拆卸。

强力加工

◆采用大范围额定输出的电机。

◆将热位移、振动影响最小化的法兰结构主轴箱。

主轴

●主轴台采用法兰结构，强固地固定在高刚性的箱型床身上。

实现了热位移、振动影响的最小化。

●主轴采用了大功率大范围额定输出电机。并采用大直径主轴，可以进行强力重切削。

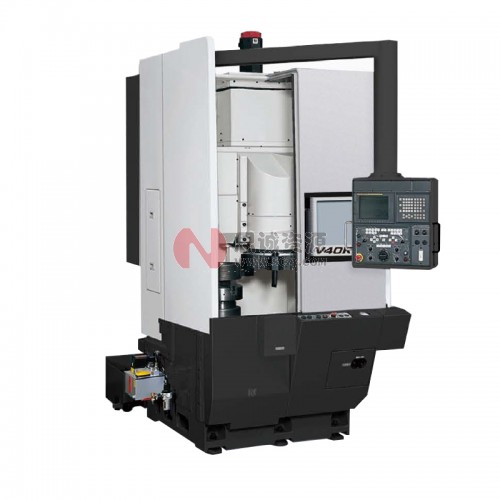

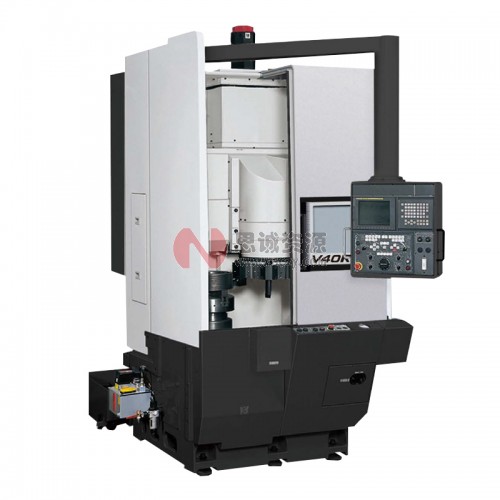

V40R/2SP-V40

●主轴转速   2,500min-1

●最大功率   22/18.5kW (30分/连续)

●最大扭矩  657/552N·m (30分/连续)

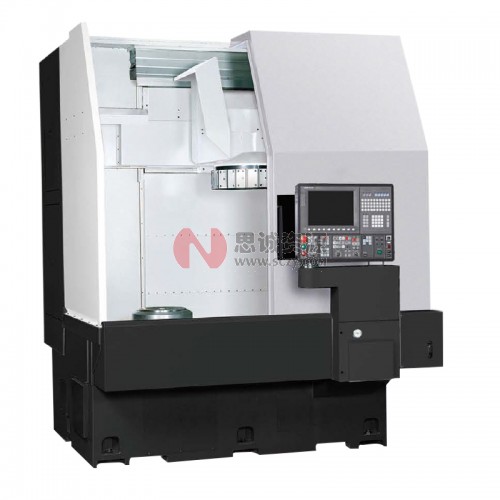

V100R

●主轴转速   1,250min-1

●最大功率  45/37/30/22kW (5分/10分/30分/连续)

●最大扭矩  3,870/3,182/1,377/1,010N·m (5分/10分/30分/连续)*

维护和操作性

◆适应工厂配置的自由的切屑排出方式。

◆在切屑处理方面优越的床身结构。

◆卡盘可接近性好

◆采用在机床前面的集中操作方式。

通过采用接触式对刀仪（自动刀具补正），大幅度缩短准备工作时间（特殊规格）

●可缩短刀具补正规定时间。

●任何人都可以进行

简单迅速正确刀具补偿设定。

●采用四方向感应式高精度对刀仪，可灵活对应各种刀具。

切屑处理功能优异

●采用配合切屑流动的基本结构，具有出色的切屑清除能力。

●彻底的切屑处理措施，标配有喷淋/切屑冲刷切削液。

排屑器（特殊规格）

●与工厂布局相适应的自由的切屑排出方向。机床侧面排出或后方排出

●与被切削材料相适应的多种排屑器。

排屑器的代表型号和适用

机床前面集中操作方式

●主轴的接近性能优异，可以用双手轻松地装卸大直径工件。

●采用手动操作盘，可以轻松地进行定位操作。

●采用可以旋转的控制台操作盘，能够方便地进行工装交换。

●卡盘压力调整也可以在机械前面简单操作。

●左右主轴完全独立运转(2SP-V40)。

靠近性优异

悬臂式起重机（特殊规格）

这是为了使重型工件装卸操作更容易，而在机械上安装的链式起重机型的手动工件装卸装置。

在低速高速进给的两阶段切换中，能够很容易地在卡盘基准面上进行工件安装。

※工件吊具请另行准备。

※在加工过程中，为了保证稳定的加工面质量，请避免悬臂式起重机操作。

高生产效率

◆通过工序结合半成品为零。

◆通过复合加工配置提高生产效率。

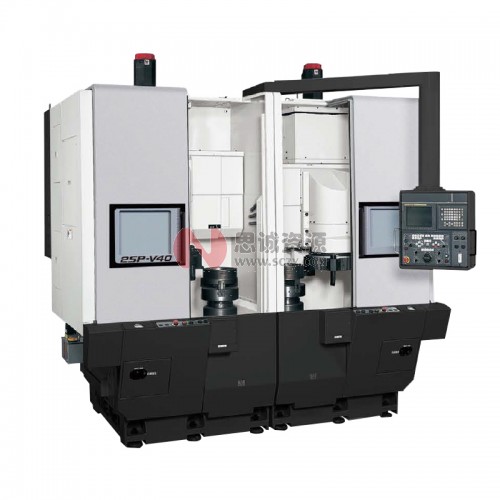

2主轴系列(2SP-V40)

1台2用的高生产效率

因采用左右分离结构，可不受其他轴加工振动的影响，实现稳定加工。

适应更广泛的生产形态，在集约工序上发挥特长的复合加工规格(特殊规格)

将车削＋钻头、铣削在1台上完成

●加工精度的提高

●通过集约工序提高生产效率

复合加工

●(  ) 为控制装置：FANUC 规格

●复合加工规格，可以进行单轴安装，也可以双轴安装。

旋转刀具单元安装举例

自动化、省力化

工件装入装置、工件推出装置(特殊规格)

适应比较大型工件的加工，以提高安全性和减轻操作人员负担为目标的半自动装载系统

特征

1.工件搬运不需要抬起只需按压滚式传送带

2.确保大型工件加工的安全性在减轻负担方面也有效

3.确保加工精度操作人员只需要安装工件并进行确认检查

V40R/2SP-V40的特殊规格

●坯料的手动压入自动夹紧

●已加工工件的自动推出装置

●适应薄型工件(夹持长度40mm以下)

●支持工件重量：20kg (标准)

机械手系统 (特殊规格)

机械手在行架上移动的全自动工件搬运系统

●是扩大机械手的运行区域，多工序连接的优异系统。

●因为是门形机械手，所以在靠近主轴方面优异，工装转换也简单易行。

V40R、2SP-V40的特殊规格

机床规格
