NEWAY_纽威_VM系列电主轴立式加工中心
品牌：NEWAY(纽威)
型号：G5E69D6601CDC2
￥待询价（提交订单10分钟内获取专属报价单）
高效率加工轴工件
●尺寸 ：ø145×465mm
●尺寸 ：ø100×500mm
●尺寸 ：ø85×500mm
上下刀架的同步4轴加工实现大幅度缩短加工时间
使用上下刀架进行同步外径车削或内外径同步车削大幅度缩短加工时间。除了4轴同步加工，通过与工件托架及中心架的下刀架安装等特殊规格组合，使其可能性无限大。
4轴同时加工以提高加工高效率
使用中心架确保无振刀加工
在下刀架安装中心架(特殊规格)，支撑工件。通过NC程序实现上刀架同步控制，使超长工件和外伸过长工件的加工也可确保接近支撑加工部位。
上刀架与中心架同步作业，防止发生振刀
通过平衡切削高效率加工超长工件
通过同步加工可降低一半刀路。在防止振刀的同时，可大幅度缩短加工时间。
采用均衡切削方式以防止长大工件的振刀
高精度加工主轴工件
宽大的上下刀架运行范围
高精度加工实例(LU3000 EX实测值)
圆度
0.3µm (上刀架)/0.4µm (下刀架)
表面粗糙度(刀尖一致性)
0.2µm (上刀架)/0.5µm (下刀架)
实现缩短循环时间的强力加工、高速运行
缩短非切削时间的高速运转
快速进给速度
X轴 25m/min
Z轴 30m/min
刀架分度时间
0.1秒/分度 (LU3000 EX)
0.2秒/分度 (LU4000 EX)
以丰富的阵容实现最佳的生产体制
利用Y轴功能可实现完全的工序集约，复杂形状工件也能一次装夹完成全加工
实现在一台机床上完成全加工
1台即可完成双端面加工，节省了工件的保管空间和后道工序用机械。(仅限LU3000 EX)
通过接料器实现简易自动化
接料器(特殊规格)摇动料斗将加工工件排出机外简单结构可实现简易自动化。
主轴传动功率、扭矩线图
LU3000 EX 车削主轴
主轴转速 5,000min-1
功率 22/15kW (30分/连续)
扭矩427/280N·m (10分/连续)
主轴转速 4,200min-1
功率 22/15kW (30分/连续)
扭矩 427/280N·m (10分/连续)
LU3000 EX (W) 副主轴
主轴转速 6,000min-1
功率 7.5/5.5kW (20分/连续)
扭矩159.2/116.7N·m (20分/连续)
LU4000 EX 车削主轴
主轴转速 4,200min-1
功率 22/15kW (30分/连续)
扭矩700/477N·m (30分/连续)
●LU3000 EX 超大直径主轴(特殊规格)
主轴转速 3,000min-1
功率 22/15kW (30分/连续)
扭矩 700/477N·m (30分/连续)
主轴转速 4,200min-1
功率 32/22kW (20分/连续)
扭矩 955/657N·m (10分/连续)
主轴转速 4,200min-1
功率 32/22kW (20分/连续)
扭矩 955/657N·m (10分/连续)
主轴转速 6,000min-1
功率 5.5/3.7kW (2分/连续)
扭矩 31.3/20.9N·ｍ (2分/连续)
主轴转速 6,000min-1
功率 7.5/4.3kW (25分/连续)
扭矩 58.1/33N·ｍ (25分/连续)
机床规格
| 项目 | 单位 | LU3000 EX (L) | LU3000 EX (M) | LU3000 EX (2M) | LU3000 EX (MY) | LU3000 EX (2MY) | |||||||||||
| 2ST | 2SC×600 | 2SC×1000 | 2ST | 2SC×600 | 2SC×1000 | 2ST | 2SC×600 | 2SC×1000 | 2ST | 2SC×550 | 2SC×950 | 2ST | 2SC×550 | 2SC×950 | |||
| 能力、容量 | 床身上回转直径 | mm | ø580 | ø580 | |||||||||||||
| 最大加工直径 | mm | 上：ø410/下：ø250 | 上: ø340/下：ø220 | 上：ø340/下：ø180 | 上：ø340/下：ø220 | 上：ø340/下：ø180 | |||||||||||
| 最大加工长度 | mm | 350 | 600 | 1,000 | 350 | 600 | 1,000 | 350 | 600 | 1,000 | 350 | 550 | 950 | 350 | 550 | 950 | |
| 移动量 | X轴移动量 | mm | 上：260/下：160 | 上：260/下：160 | |||||||||||||
| Z轴移动量 | mm | 上: 685/下: 615 | 上: 1,085/下: 1,015 | 上: 685/下: 615 | 上：1,085/下：1,015 | 上：685/下：600 | 上：1,085/下：1,000 | 上：630/下：615 | 上：1,030/下：1,015 | 上：630/下：600 | 上：1,030/下：1,000 | ||||||
| Y轴移动量 | mm | - | - | 120 | |||||||||||||
| C轴移动量 | 度 | - | 360 (0.001单位) | 360 (0.001单位) | |||||||||||||
| 主轴 | 主轴转速 | min-1 | 50~5,000 [42~4,200、30~3,000] | 50~5,000 [42~4,200、30~3,000] | |||||||||||||
| 主轴变速档数 | 自动2级（电机绕组切换2级） | 自动2级（电机绕组切换2级） | |||||||||||||||
| 主轴端 | JIS A2-6 [JIS A2-8、JIS A2-11] | JIS A2-6 [JIS A2-8、JIS A2-11] | |||||||||||||||
| 主轴通孔直径 | mm | ø80 [ø91、ø112] | ø80 [ø91、ø112] | ||||||||||||||
| 主轴轴承内径 | mm | ø120 [ø140、ø160] | ø120 [ø140、ø160] | ||||||||||||||
| 刀架 | 刀架型式 | 上: V12/下: V8 | 上: 复合V12/下: V8 | 上: 复合V12/下: 复合V8 | 上: 复合V12/下：V8 (L径向) | 上: 复合V12/下: V8 | |||||||||||
| 刀架可装刀具数 | 上: 12把/下: 8把 | 上: L·M公用12把/下: 8把 | 上 : L·M 公用 12 把 / 下 : L·M 公用 8 把 | 上: L·M公用12把/下: 8把 | 上: L·M公用12把/下: L·M公用8把 | ||||||||||||
| 外圆车刀的刀柄厚度 | mm | 25 | 25 | ||||||||||||||
| 镗刀的刀柄直径 | mm | ø40 | ø40 | ||||||||||||||
| 刀架旋转时间 | sec/1分度 | 0.1 | 0.1 | ||||||||||||||
| 旋转刀具主轴 | 旋转刀具主轴转速 | min-1 | - | 45~6,000 | 45~6,000 | ||||||||||||
| 进给速度 | 快速进给速度 | m/min | X：25、Z：30 | X：25、Z：30、C：200min-1 | X：25、Z：30、C：200min-1 | X：25、Z：30、Y：12.5、C：200min-1 | |||||||||||
| 尾架 | 尾架套筒直径 | mm | - | ø90 | - | ø90 | - | ø90 | - | ø90 | - | ø90 | |||||
| 尾架套筒锥孔形式 | - | MT.No.5 | - | MT.No.5 | - | MT.No.5 | - | MT.No.5 | - | MT.No.5 | |||||||
| 尾架套筒伸缩量 | mm | - | 120 | - | 120 | - | 120 | - | 120 | - | 120 | ||||||
| 电机 | 主轴电机 | kW | 22/15 (30分/连续) | 22/15 (30分/连续) | |||||||||||||
| 旋转刀具主轴电机 | kW | - | 7.1/4.1 (25分/连续) | 上：7.1/4.1 (25分/连续) 下：5.5/3.7 (2分/连续) | 7.1/4.1 (25分/连续) | 上：7.1/4.1 (25分/连续) 下：5.5/3.7 (2分/连续) | |||||||||||
| 进给轴电机 | kW | XA：2.8、XB：2.2、ZA：3.5、ZB：3.5 | XA：2.8、XB：2.2、ZA：3.5、ZB：3.5 | XA：2.8、XB：2.2、ZA：3.5、ZB：3.5、Y：3.5 | |||||||||||||
| 切削液用电机(50Hz/60Hz) | kW | 0.55/0.75 | 0.55/0.75 | ||||||||||||||
| 机床尺寸 | 机床高度 | kW | 2,080※ | 2,230 | 2,080※ | 2,230 | 2,080※ | 2,230 | 2,507※ | 2,677 | 2,507※ | 2,677 | |||||
| 机床高度 | mm×mm | 2,950×2,176 | 3,980×2,478 | 2,950×2,176 | 3,980×2,478 | 2,950×2,176 | 3,980×2,478 | 2,950×2,176 | 3,980×2,478 | 2,950×2,176 | 3,980×2,478 | ||||||
| 机床重量(含数控装置) | kg | 6,400 | 6,700 | 8,200 | 6,500 | 6,800 | 8,300 | 6,500 | 6,800 | 8,300 | 7,000 | 7,300 | 8,800 | 7,000 | 7,300 | 8,800 | |
| 数控装置 | OSP-P300LA | OSP-P300LA | |||||||||||||||
| 项目 | 单位 | LU3000 EX (W) | LU3000 EX (MW) | LU3000 EX (2MW) | ||||||||
| 2SW×600 | 2SW×1000 | 2SW×600 | 2SW×1000 | 2SW×600 | 2SW×1000 | |||||||
| 能力、容量 | 床身上回转直径 | mm | ø580 | ø580 | ||||||||
| 最大加工直径 | mm | 上：ø410/下：ø250 | 上：ø340/下：ø220 | 上：ø340/下：ø180 | ||||||||
| 最大加工长度 | mm | 600 | 1,000 | 600 | 1,000 | 600 | 1,000 | |||||
| 移动量 | X轴移动量 | mm | 上：260/下：160 | 上：260/下：160 | ||||||||
| Z轴移动量 | mm | 上：685/下：610 | 上：1,085/下：1,010 | 上：576/下：610 | 上：976/下：1,010 | 上：576/下：595 | 上：976/下：995 | |||||
| C轴移动量 | 度 | - | 360 (0.001单位) | |||||||||
| 主轴 | 主轴转速 | min-1 | 主：50~5,000 [42~4,200、30~3,000]、副：50~6,000 | 主：50~5,000 [42~4,200、30~3,000]、副：50~6,000 | ||||||||
| 主轴变速档数 | 自动2级（电机绕组切换2级） | 自动2级（电机绕组切换2级） | ||||||||||
| 主轴端 | 主：JIS A2-6[JIS A2-8、JIS A2-11]、副：ø140平面 | 主：JIS A2-6 [JIS A2-8、JIS A2-11]、副：ø140平面 | ||||||||||
| 主轴通孔直径 | mm | 主：ø80 [ø91、ø112]、副：ø43 | 主：ø80 [ø91、ø112]、副：ø43 | |||||||||
| 主轴轴承内径 | mm | 主：ø120 [ø140、ø160]、副：ø80 | 主：ø120 [ø140、ø160]、副：ø80 | |||||||||
| 刀架 | 刀架型式 | 上: V12/下: V8 | 上: 复合V12/下: V8 (L径向) | 上: 复合V12/下: 复合V8 | ||||||||
| 刀架可装刀具数 | 上: 12把/下: 8把 | 上: L·M公用12把/下: 8把 | 上: L·M公用12把/下: L·M公用8把 | |||||||||
| 外圆车刀的刀柄厚度 | mm | 25 | 25 | |||||||||
| 镗刀的刀柄直径 | mm | ø40 | ø40 | |||||||||
| 刀架旋转时间 | sec/1分度 | 0.1 | 0.1 | |||||||||
| 旋转刀具主轴 | 旋转刀具主轴转速 | min-1 | - | 45~6,000 | ||||||||
| 进给速度 | 快速进给速度 | m/min | X：25、Z：30、W：15 | X：25、Z：30、W：15、C：200min-1 | ||||||||
| 电机 | 主轴电机 | kW | 主：22/15 (30分/连续)、副：7.5/5.5 (20分/连续) | 主：22/15 (30分/连续)、副：7.5/5.5 (20分/连续) | ||||||||
| 旋转刀具主轴电机 | kW | - | 7.1/4.1 (25分/连续) | 上：7.1/4.1 (25分/连续) 下：5.5/3.7 (2分/连续) | ||||||||
| 进给轴电机 | kW | XA：2.8、XB：2.2、ZA：3.5、ZB：3.5、W：3.5 | XA：2.8、XB：2.2、ZA：3.5、ZB：3.5、W：3.5 | |||||||||
| 切削液用电机(50Hz/60Hz) | kW | 0.55/0.75 | 0.55/0.75 | |||||||||
| 机床尺寸 | 机床高度 | kW | 2,080※ | 2,230 | 2,080※ | 2,230 | 2,080※ | 2,230 | ||||
| 机床高度 | mm×mm | 3,750×2,176 | 4,040×2,478 | 3,750×2,176 | 4,040×2,478 | 3,750×2,176 | 4,040×2,478 | |||||
| 机床重量(含数控装置) | kg | 7,100 | 8,600 | 7,200 | 8,700 | 7,200 | 8,700 | |||||
| 数控装置 | OSP-P300LA | OSP-P300LA | ||||||||||
〈LU4000 EX〉
| 项目 | 单位 | LU4000 EX (L) | LU4000 EX (M) | LU4000 EX (MY) | |||||||||||||
| 2ST | 2SC×650 | 2SC×1250 | 2SC×2000 | 2SC×3000 | 2ST | 2SC×650 | 2SC×1250 | 2SC×2000 | 2SC×3000 | 2ST | 2SC×650 | 2SC×1250 | 2SC×2000 | 2SC×3000 | |||
| 能力、容量 | 床身上回转直径 | mm | ø695 | ø695 | |||||||||||||
| 最大加工直径 | mm | 上：ø480/下：ø310 | 上：ø430/下：ø280 | ||||||||||||||
| 最大加工长度 | mm | 400 | 650 | 1,250 | 2,080 | 3,080 | 400 | 650 | 1,250 | 1,250 | 3,080 | 400 | 650 | 1,250 | 2,080 | 3,080 | |
| 移动量 | X轴移动量 | mm | 上：300/下：195 | 上：300/下：195 | |||||||||||||
| Z轴移动量 | mm | 上：740/下：700 | 上：1,340/下：1,300 | 上：2,140/下：2,100 | 上：3,140/下：3,100 | 上：740/下：700 | 上：1,340/下：1,300 | 上：2,140/下：2,100 | 上：3,140/下：3,100 | 上：740/下：700 | 上：1,340/下：1,300 | 上：2,140/下：2,100 | 上：3,140/下：3,100 | ||||
| Y轴移动量 | mm | - | — | 140 | |||||||||||||
| C轴移动量 | 度 | - | 360 (最小控制角度 0.001°) | ||||||||||||||
| 主轴 | 主轴转速 | min-1 | 42～4,200 [30～3,000] | 42～4,200 [30～3,000] | |||||||||||||
| 主轴变速档数 | 自动2级 (电机绕组切换2级） | 自动2级 (电机绕组切换2级） | |||||||||||||||
| 主轴端 | JIS A2-8 [JIS A2-11] | JIS A2-8 [JIS A2-11] | |||||||||||||||
| 主轴通孔直径 | mm | ø91 [ø112] | ø91 [ø112] | ||||||||||||||
| 主轴轴承内径 | mm | ø140 [ø160] | ø140 [ø160] | ||||||||||||||
| 刀架 | 刀架型式 | 上：V12/下：V10 | 上：复合V12/下：V10 (L径向) | ||||||||||||||
| 刀架可装刀具数 | 上：12/下：10 | 上：L·M公用12把/下：L10 | |||||||||||||||
| 外圆车刀的刀柄厚度 | mm | 25 | 25 | ||||||||||||||
| 镗刀的刀柄直径 | mm | ø40 | ø40 | ||||||||||||||
| 刀架旋转时间 | sec/1分度 | 0.23 | 0.23 | ||||||||||||||
| 旋转刀具主轴 | 旋转刀具主轴转速 | min-1 | - | 45～6,000 | |||||||||||||
| 进给速度 | 快速进给速度 | m/min | X：25、Z：30 | X：25、Z：20 | X：25、Z：30、C：200min-1 | X：25、Z：20、 C：200min-1 |
X：25、Z：30、Y：12.5、C：200min-1 | X：25、Z：20、 Y：12.5、 C：200min-1 | |||||||||
| 尾架 | 尾架套筒直径 | mm | - | ø120 | - | ø120 | - | ø120 | |||||||||
| 尾架套筒锥孔形式 | - | MT.No5 (旋转中心) [MT.No5 (内置)] | - | MT.No5 (旋转中心) [MT.No5 (内置)] | - | MT.No5 (旋转中心) [MT.No5 (内置)] | |||||||||||
| 尾架套筒伸缩量 | mm | - | 150 | - | 150 | - | 150 | ||||||||||
| 电机 | 主轴电机 | kW | 22/15 (30分/连续) [32/22 (20分/连续)] | 22/15 (30分/连续) [32/22 (20分/连续)] | |||||||||||||
| 旋转刀具主轴电机 | kW | - | 7.5/4.3 (25分/连续) | ||||||||||||||
| 进给轴电机 | kW | XA:3.5、XB：3.0、ZA：4,6、ZB:4.6 | XA:3.5、XB：3.0、 ZA：5.2、ZB:5.2 | XA:3.5、XB：3.0、ZA：4.6、ZB:4.6 | XA:3.5、XB：3.0、 ZA：5.2、ZB:5.2 |
XA:3.5、XB：3.0、Ys：3.5、ZA：4.6、ZB:4.6 | XA:3.5、XB：3.0、 Ys:3.5、ZA:5.2、ZB:5.2 | ||||||||||
| 切削液用电机(50Hz/60Hz) | kW | 0.55/0.75 | 0.55/0.75×2 | 0.55/0.75 | 0.55/0.75×2 | 0.55/0.75 | 0.55/0.75×2 | ||||||||||
| 机床尺寸 | 机床高度 | kW | 2,200※ | 2,440 | 2,309 | 2,200※ | 2,440 | 2,309 | 2,587※ | 2,770 | 2,639 | ||||||
| 机床高度 | mm×mm | 3,570×2,310 | 4,780×2,620 | 6,480×2,837 | 8,405×2,471 | 3,570×2,310 | 4,780×2,620 | 6,480×2,837 | 8,405×2,471 | 3,570×2,310 | 4,880×2,645 | 6,480×2,937 | 8,405×2,471 | ||||
| 机床重量(含数控装置) | kg | 9,000 | 9,600 | 11,400 | 14,500 | 17,500 | 9,100 | 9,700 | 11,500 | 14,500 | 17,500 | 9,600 | 10,200 | 12,000 | 15,000 | 18,000 | |
| 数控装置 | OSP-P300LA | OSP-P300LA | |||||||||||||||

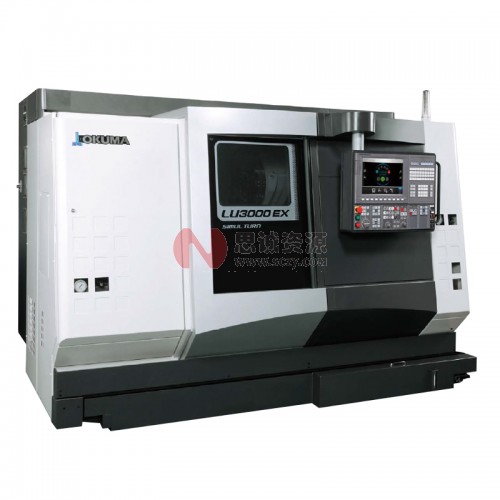

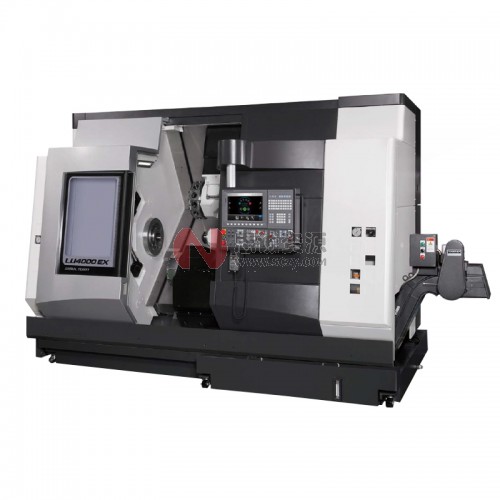

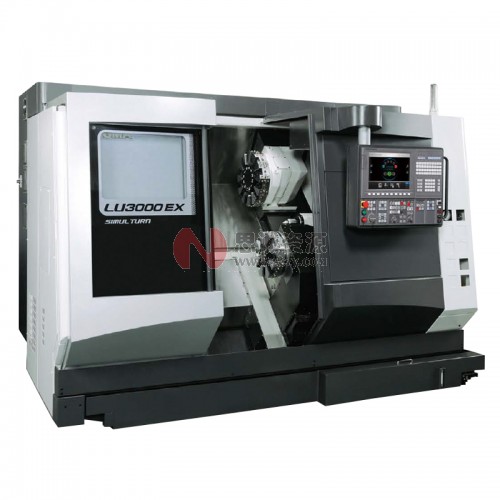

思诚资源为您提供：日本大隈_OKUMA双刀架数控车床LU3000EX/LU4000EX的采购报价、OKUMA(大隈)G62820A87E12FE型号参数、规格图片、PDF画册等资料，如您想了解更多关于OKUMA(大隈)正品品牌的其他加工中心资料与产品货期库存、行情价格，就在思诚资源MRO商城。
备注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本公司不能确保客户收到的货物与思诚资源网站提供的产品图片、产地、附件说明等完全一致。若本网站没有及时更新，敬请谅解！
