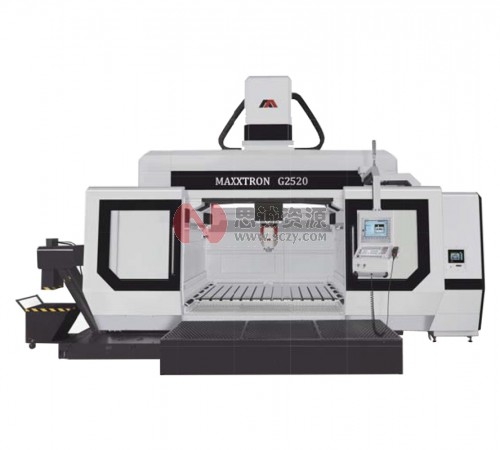

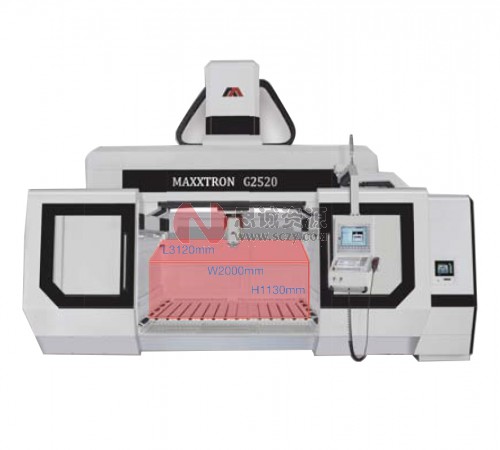

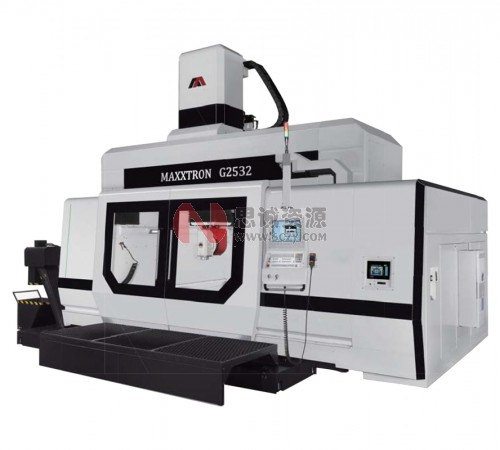

高速高架五轴加工中心机-G系列G2525
结构设计
B系列为新一代专属模具制造与精密零件加工所设计研发的高速龍门综合加工中心机,高刚性机台结构
设计可承载高速度之铣削,可搭配高速直结式主轴增加机台重切削能力,缩短模具及零件加工时间。
*全机采用高精密度传动元件,确实达到高速度、高精度与高效率的制造要求。
*超大立柱设计:独特设计的立柱结构,比同级机种更为稳定,并以垂直方式与底座结合,比传统式更能
*保持整机几何精度。
*鞍座结构设计:
-采阶梯式空间设计,左右滑块提升跨距,大大强化轴向动态刚性及增加切削刚性。
-完全均匀对称设计及完美的热平衡结构设计,降低高速化所产生之热变形,让机身结构更稳定。
工作台
工作台经精密研磨,作为机器精度之基准,精密度可靠稳固。提高荷重量,并具有宽广的加工范围及
荷重能力。工作台具有10滑块支撑,使荷重平均分布于底座上,确保最大荷重时工作台之高刚性。
强韧刚性底座
机台底座采T型构架,刚性超强,配合各轴强化设计,与刚性与稳定性发挥到极致,提供可靠的基础,
确保高速加工时的精确度。
内藏式主轴温升补偿系统:【限IBAG内藏式主轴】
全系列机台中内藏式主轴可选择配备主轴温升补偿系统,确保加工精度。
主轴冷却系统-油冷机:确保連续操作时温度之恒定,有效抑制主轴温升,具有最佳散热效果。
行程 | 单位 | G2525 |
X 轴 | mm | 2500 |
Y 轴 | mm | 2500 |
Z 轴 | mm | 1100 |
主轴鼻端至工作台面距离 | mm | 50~1150 |
两柱间距离 | mm | 3320 |
工作台 | ||
工作台面积 | mm | 2800x2800 |
最大荷重 | Kg/m2 | 5000 |
T型槽 | 14x28HxP200 | |
主轴 | ||
主轴型式 | 內藏式 | |
主轴型式 | rpm | 24000 |
主轴马达功率(连续/S6) | kW | 30/37 |
主轴马达扭力(连续/S6) | Nm | 72/88 |
主轴锥度 | HSK-A63 | |
二轴头 | ||
最大旋转速度 A/C | rpm | 60/60 |
最大扭力 A/C | Nm | 1030/1030 |
刹车扭力(油压操作)A/C | Nm | 2500/2500 |
旋转角度 A/C | degree | ±115/±220 |
定位精度 A/C | arc.sec | ±3/±3 |
进给 | ||
快速进给(X/Y/Z) | m/min | 20/20/20 |
Opt:60/60/30 | ||
切削进给 | mm/min | 1-20000 |
ATC&刀库 | ||
刀库型式 | 伞型 无刀臂 | |
刀库容量 | pcs | 30 |
最大刀径:相邻刀/空邻刀 | mm | 100/150 |
最大刀具长度 | mm | 300 |
最大刀具重量 | kg | 7 |
刀柄规格 | HSK-A63 | |
空间及系统需求 | ||
气压需求 | Kgf/cm | 7 |
油压需求 | Kg/cm2 | 90 |
电力需求 | kVA | 120 |
最大占地空间(W*L*H) | mm | 8800*8260*5500 |
机器重量(不含选配件) | kg | 53000 |
●列于上表机器规格均搭配标准附件,规格会依据不同附件搭配需有所改变
●详细规格信息请连络当地代理商或产品销售部门
●本公司保留产品修改之权利
标准配置:
●HEIDENHAIN TNC 640 5轴控制器
-15”屏幕,手轮
-网络、USB及RS-232C界面
●3轴绝对式定位马达
●全密闭式防护罩
●欧系内藏式主轴24000RPM,HSK-A63
●二轴头&角度编码器
●HEIDENHAIN 3轴光学尺
●无刀臂式(伞型)30刀刀库
●3轴线轨/P级/滚柱或同等级
●3轴螺杆(XY轴螺杆中空冷却)
●XY轴螺杆环抱型支撑装置
●标准外罩(无顶罩)
●自动集中润滑系统(三轴及培林润滑)
●主轴油冷系统
●主轴吹气装置
●切削吹气装置
●切削冷却液系统
●电气箱冷气装置
●工作照明灯&工作指示灯(三色灯)
●链钣式铁屑输送机&铁屑车
●油水分离机
●氮气配重系统
●油压系统
●后冲
●清洁水枪&风枪
●水平调整垫块及螺栓&地锚
●工具箱
●操作手册(电子书)
选用附件:
●HEIDEHAIN/SIEMENS/FAGOR 5轴控制器
●KinematicsOPT/DCM
●内藏式高速主轴HSK-A63/HSK-A100
●主轴温升补偿系统
●单臂/双臂(叉型)二轴头
●刀库HSK-A63:30/60刀,A100:20/40/60刀
●线性马达-XY轴
●自动集中黄油润滑系统(三轴)
●刀长测量系统
●工件测量系统
●校正球
●铸件温控系统
●变压器及稳压器
●油雾切削系统
●油雾回收机
●刮板式/复合式铁屑输送机
●主轴中心出水系统/主轴中心吹气系统
●全罩(含顶罩)
