DAHLIH_大立卧式综合加工中心机MCH-800A
品牌：DAHLIH(大立)
型号：G5D3675D60CEEC
￥待询价（提交订单10分钟内获取专属报价单）
利用滑动和滚动的复合导轨高速和强力切削两全其美
最高等级的滑动导轨和滚动导轨的复合动作造就了高速、强力的切削能力；此外，还采用了滑动面冷却及Y轴方向立柱进给方式，加工精度高、结构紧凑、操作性、性价比等基本性能都进一步精益求精，是能够大幅度提高生产效率的高品位、高性能机床。
高速、重切削、高刚性、结构紧凑的立式加工中心。

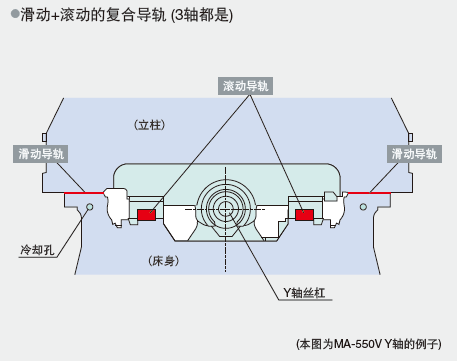

滑动+滚动的复合导轨使高速和重切削两全其美
最高等级的快速进给速度
● 快速进给速度 X、Y轴 : 40m/min Z轴 : 30m/min
● ATC时间 2.4秒/T-T
● 主轴转速 6,000min-1

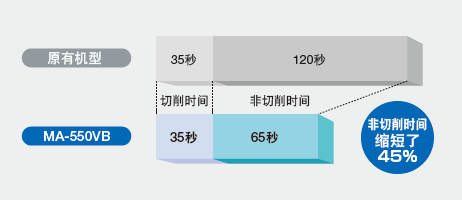

■ 加工时间比较
■ 追求高速、高刚性的轴向导轨

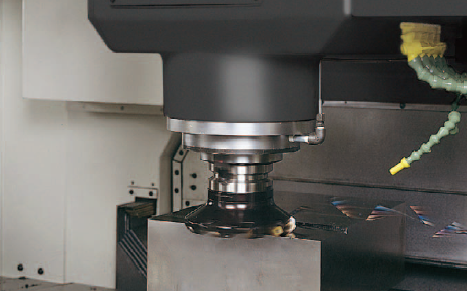

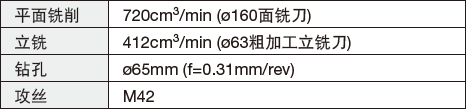

切削能力720cm3/min
●加工条件(被切削材料:S45C)
最大输出功率为22kW的大功率主轴
■由2档变速的齿轮换档和可变速电机控制组成的大功率主轴
●最大功率 22/15/11kW (10分/30分/连续)
●最大扭矩 1,123N·m
●主轴转速 6,000min-1
●主轴轴承油雾润滑

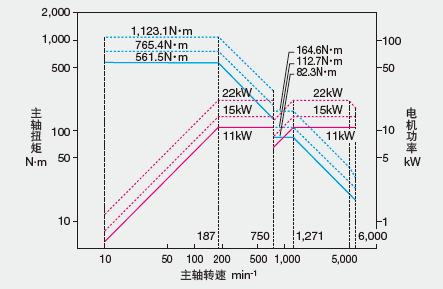

■主轴扭矩、功率曲线图

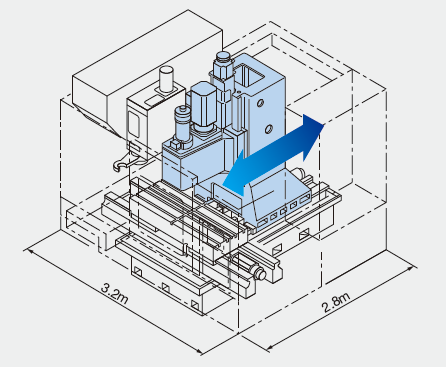

省占地面积的同时实现大加工范围
占地面积9m2 <MA-550V>
■采用了Y轴方向立柱进给方式减少了占地面积
结构紧凑的床身向您提供宽广的加工范围

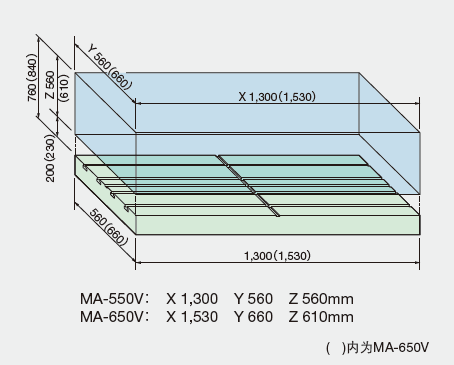

■覆盖整个工作台的大行程
创造出与人亲和的舒适环境
提高安全性、操作性

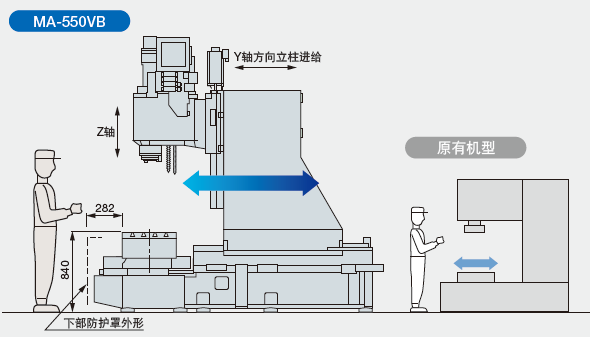

采用Y轴方向立柱进给方式，不仅能更容易接近主轴，而且还大大提高了操作性。
与人类和地球亲和的环保型规格
●机内排屑器(螺旋式)
●减少机床消耗电力
●节电功能
●油分离器(特殊规格)
●油雾回收装置(特殊规格)
●集尘装置(特殊规格)
●各种互锁功能(安全门互锁功能)
■机床规格
| 项目 | 单位 | MA-550VB[A] (-S)* | MA-650VB[A] (-S)* | |
| 移动量 | X轴移动量 工作台左右 | mm | 1,300 (900)* | 1,530 (1,100)* |
| Y轴移动量 立柱前后 | mm | 560 | 660 | |
| Z轴移动量 主轴头上下 | mm | 560 | 610 | |
| 工作台上面～主轴端面 | mm | 200~760 | 230~840 | |
| 立柱前面～工作台中心 | mm | 330~890 | 380~1,040 | |
| 工作台 | 工作台尺寸 | mm | 1,300 (1,050)*×560 | 1,530 (1,300)*×660 |
| 地面～工作台上面 | mm | 840 | 890 | |
| 最大承载重量 | kg | 1,000 | 1,500 | |
| 主轴 | 主轴锥孔 | 7/24锥度No.50 [HSK-A63] | ||
| 主轴轴承内径 | mm | ø100 (ø85) [ø60] | ||
| 主轴转速 | min-1 | 6,000 (12,000) [25,000] | ||
| 主轴变速档数 | 2档 (无段) [无段] | |||
| 进给速度 | 快速进给速度 | m/min | X·Y:40 Z:30 | |
| 快速进给速度 | mm/min | 30,000 | ||
| 电机 | 主轴电机 | kW | 22/15/11{10分/30分/连续}[15/11{10分/连续}] | |
| 进给轴电机 | kW | X·Y·Z:4.6 | ||
| 自动刀具交换装置 | 收藏刀具数 | 把 | 32 (48) | |
| 刀柄型式 | MAS BT50 [HSK-A63] | |||
| 拉钉型式 | MAS 2型 [—] | |||
| 最大刀具直径 (有邻接刀具时) | mm | ø135※1 | ||
| 最大刀具直径 (无邻接刀具时) | mm | ø230 铣削※1/ø300 镗孔※1 | ||
| 最大刀具长度/最大重量 | mm/kg | 400※1/20※1 | ||
| 刀具最大质量力矩 | N·m | 400※1/20※1 | ||
| 机床尺寸 | 机床高度 | mm | 2,898 | 3,030 |
| 占地面积 长×宽 | mm | 3,200 (2,500)*×2,862 | 3,750 (3,000)*×3,128 | |
| 机床重量 | kg | 11,800 (11,300)* | 14,000 (13,300)* | |
| 数控装置 | OSP-P300MA | |||
标准规格、标准附件
| 主轴·主轴头冷却装置 | 润滑油调节器 |
| 集中润滑自动供油装置 | 带机油液位报警、压力报警功能 |
| 空气滤清器 (过滤器) | 含注油器、调节器 |
| 油压装置 | |
| 油气润滑装置 | |
| 带彩色液晶显示面板的操作盘 | |
| ATC手动操作盘 | |
| 脉冲手轮 | |
| 切削液装置※1 | 罐320L、泵400W |
| ATC吹气装置 | |
| 切屑吹气装置 (喷嘴式) | |
| 机内切削处理 (排屑器) | 螺旋式、工作台前后 |
| 切屑托盘※2 | |
| 照明装置 | |
| 3段状态指示灯 | LED |
| 基础垫铁 | |
| ATC32把 | |
| 全封闭防护罩 | |
| 刀具拆卸杆 | |
| 锥孔清洁棒 | |
| 操作用工具 | |
| 工具箱 |
※ 2: 必须选择特殊规格。

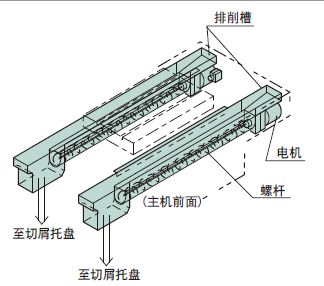

机内排屑器(螺旋式)

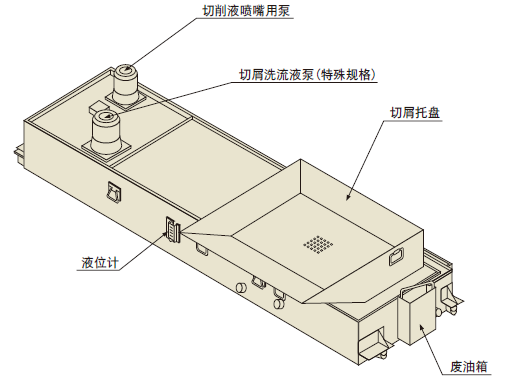

切削液装置

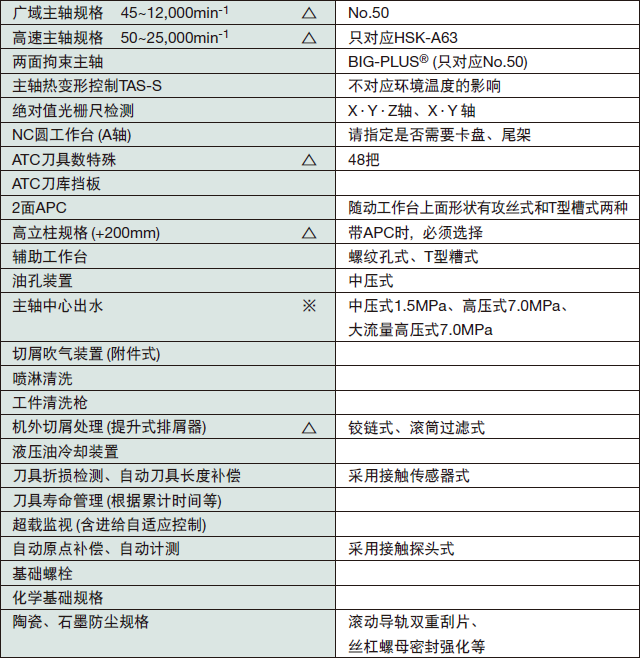

特殊规格、特殊附件
△: 删除相应的标准规格。
※: 需要大隈公司的特殊拉钉。

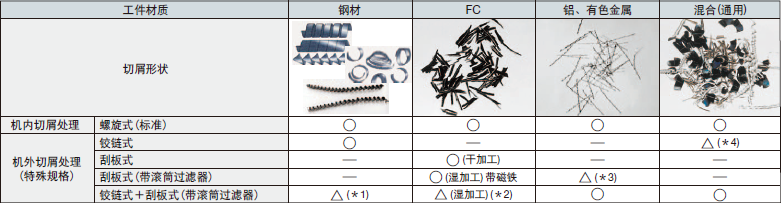

排屑器推荐规格(详情请咨询OKUMA营业担当。)
＊1) 细微切屑较多时 ＊2) 有长度100mm以上的切屑时 ＊3) 无长度100mm以上的切屑时 ＊4) 细微切屑较少时

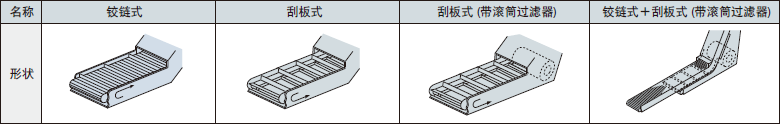

机外切屑处理(提升式排屑器)的代表型式
＊根据传送带的种类，有可能需要主机升高。

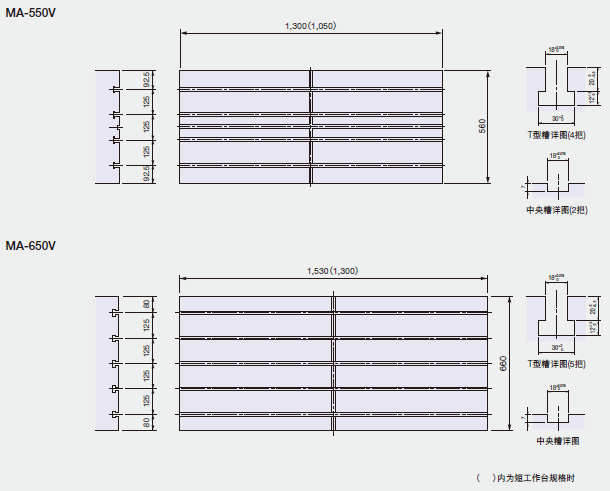

工作台尺寸

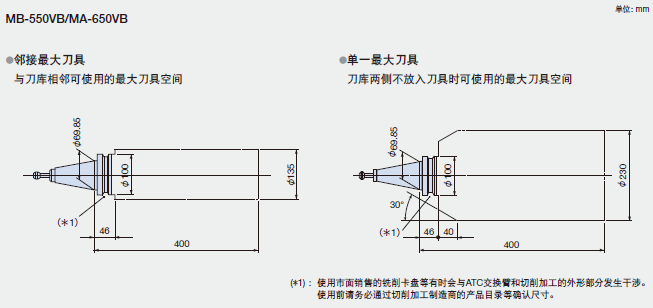

最大刀具尺寸

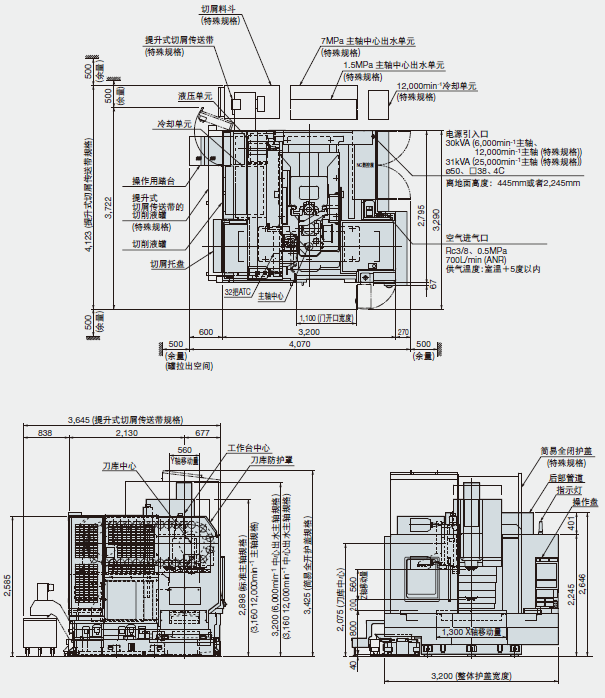

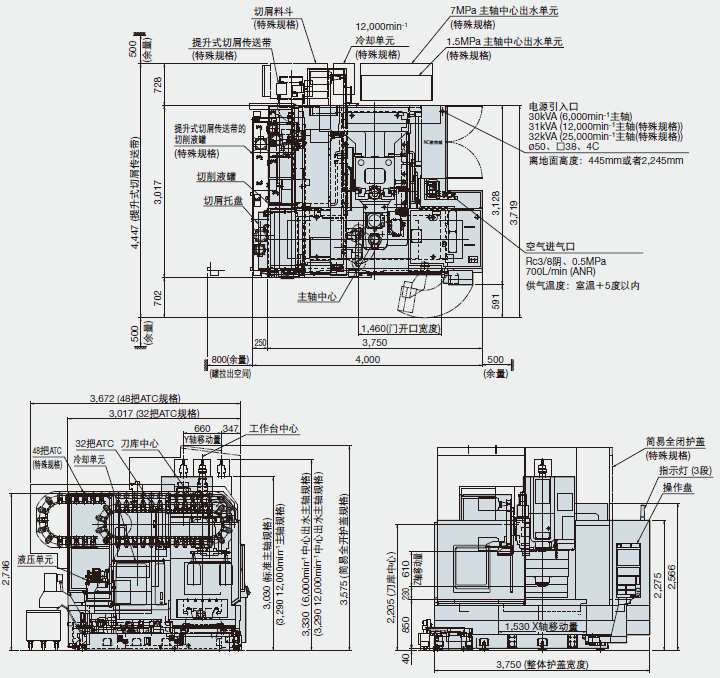

规格图、安装图
规格图、安装图
