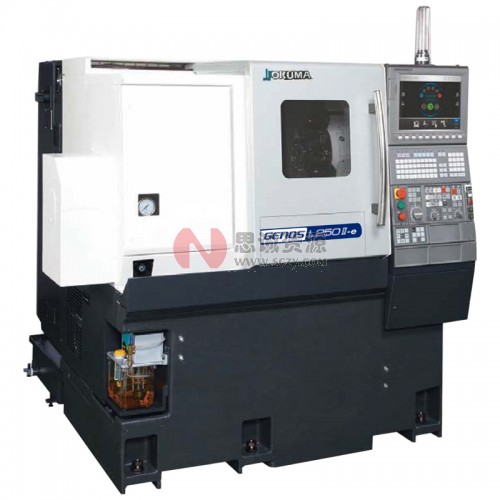

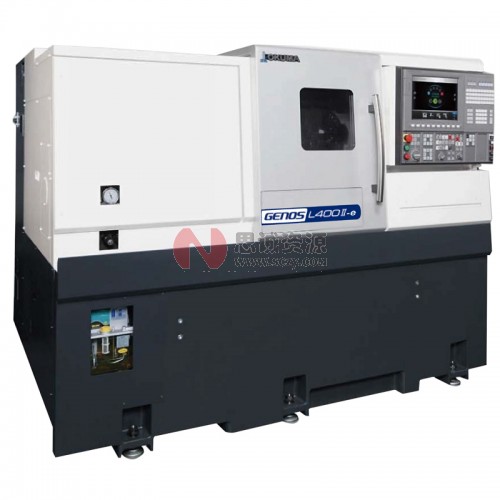

新一代GENOS-L II 系列
高品质、高稳定性、高生产率＠操作、保养的便利性
机器规格
| 项目 | 型号名称 | 单位 | GENOS L250II-e | GENOS L400 II -e | |||
| 规格 | Lx290 | Lx290 尾座 | Lx500 | Lx500 | Lx1,100 | ||
| 容量 | 床台旋径 | mm | φ450 | φ520 | |||
| 最大旋径（往复台） | mm | φ350 | φ450 | ||||
| 最大加工直径 | mm | φ280 [ φ220] | φ390 [φ310] | φ410 [φ330] | |||
| 最大工件长度 | mm | 290 | 290 | 500 | 500 | 1,100 | |
| 行程 | x轴 | mm | 160 (140+20) | 220 (195+25) | 230 (205+25) | ||
| Z轴 | mm | 330 | 520 [470] | 520 | 1,144 | ||
| 主轴 | 主轴转速 | min-1 | 45 - 4,500 | 25 - 3,000 | |||
| 转速范围 | 无级变速 | 2 段式无段变速 | |||||
| 主轴鼻端 | JISA2-6 | JISA2-8 | |||||
| 主轴孔径 | mm | φ66 | φ80 | ||||
| 主轴前轴承直径 | mm | φ100 | φ120 | ||||
| 刀塔 | 型式 | V8[V12] 刀塔(NC) | VB[V12] 刀塔(NC) | ||||
| 刀把数 | tool | 8 [12] | 8 [12] | ||||
| 外径刀柄尺寸 | mm | 25 X 25 | 25 X 25 | ||||
| 内径刀柄直径 | mm | φ40 [φ32] | φ40 | ||||
| 换刀时间 | sec/index | 0.3/1 | 0.3/1 | ||||
| 进给速度 | 快速移动(X, Z) | m/min | X:25 ,Z:30 | X:25 ,Z:30 | |||
| 进给速率(X, Z) | mm/rev | 0.001 -1,000.000 | 0.001-1,000.000 | ||||
| 尾座 | 尾座心押轴直径 | mm | - | φ70 | φ90 | φ90 | |
| 套筒之推拔孔 | - | MTNo.4 | MTNo.5 | MT No.5 | MT No.4 （固定式顶针） | ||
| 心押轴行程 | mm | - | 80 | 100 | 100 | ||
| 马达 | 主轴 | kW | VAC 7.5/5.5 (30 分钟／连续） | VAC 11厅．5(30 分钟／连续） | |||
| X Z轴 | kW | X: 3.0 , Z: 3 0 | X : 2.8 , Z : 3.5 | ||||
| 切削液泵 | kW | 0.18 | 0.18 | ||||
| 机器尺寸 | 机台高度 | mm | 1,620 | 1,620 | <1,627> | 1,791 | <1,934> |
| 占地面积 | mm | 1,482 X 1,843 | 1,482 X 1,843 | < 2,081 X 1,550 > | 2,280 X 1,860 | <3,537 X 2,155> | |
| 机台重量 | kg | 2,800 | 2,900 | 3,800 | 4,500 | 6,000 | |
| CNC | OSP- P300LA-e | ||||||
特殊规格
| 主轴转速 | (L25011-e) | 3,000 min-1（A2-6） |
| (L40011七） | 2,000 min-1（A2-8） | |
| 主轴马达 | (L25011-e) | VAC 11/7.5 kW (10 分钟／连续） |
| (L40011-e) | VAC 15/11 kW (30 分钟／连续） | |
| 刀塔 | V12 | |
| 夹头 | 夹头自动开／闭 夹头开／闭检知 夹头高／低压 主轴档料杆 夹头档料杆 | |
| 量测 | 机内工件量 校刀器（手动／ 自动） | |
| 尾座回转式顶针 | (L25011-e) | MT 4 (l.x290) |
| (L40011-e) | MT 5 {Lx1,100) | |
| 尾座 | 尾座心押轴检知 尾座高／ 低压 | |
| 吹气 | 夹头 刀塔 主轴（上方／中心） | |
| 切削液 | 泵浦0.8 kw 刀塔V12 液面检知汕水分离机 | |
| 切屑输送机 | 右侧（低／高） 后出（低／高） | |
| 自动门 | 前门天窗 | |
| 自动化 | 机械手 机器人 工件支撑 棒材送料机 工件捕捉器 | |
刀具系统
加工范围
刀具干涉图
主轴马力输出／扭力(L250II-e) STD
主轴马力输出／扭力(L40011-e)
OSP suite P300L A-e CNC
标准规格
| 基本规格 | 轴控制 | X,Z两轴同动 |
| 位詈回馈 | OSP全区域绝对位置（无须原点复归） | |
| 最大设定单位 | 8位土9999.999mm | |
| 最小设定单位 | X轴：1μm(dia), Z轴：1μm | |
| 进给功能 | 进给倍率：0-200% | |
| 主轴控制 | 直接主轴转速指令(S4)固定切削转速 主轴转速倍率(50~200%），最佳化旋转速度设定 | |
| 刀具补正 | 形状补正：32组、刀具补偿：32组 | |
| 显示功能 | 15寸彩色触控式萤幕 | |
| 自我诊断 | 自行诊断并显示程式，操作，机台与NC系统问题 | |
| 记忆体容量 | 程式记忆容臣：2GB，操作备份容呈：2MB | |
| 操作功能 | suite应用 | 实际负载，加工管理，监视，刀具资料等 |
| suite操作 | 高稳定性触控面板，简易操作 | |
| 程式设计 | 程式管理，编辑，多工功能，调度程式，固定循环，特殊固定循环，刀鼻R补偿，M－主轴同步攻牙， 固定钻孔箱环，四则运算，逻辑运算，变数功能，程式自动编辑功能(LP4)，程式编辑辅助功能． | |
| 简易操作 | 单一画面（多功能显示） | |
| 机器操作 | MDI，手动（快速进给，手动切削进给，手轮进给），负载表操作辅助，报警辅助，顺序复归， 手动插人＆自动复归，自我诊断，PLC监视功能，主轴定位（电子式） | |
| 加工管理 | 外部输出加工管理：加工结果、车床稼动率、故障信息和报表等 | |
| 通讯／网路 | USB传输、网路 | |
| 高速高精度 | Hi-G切削 | |
| 节能功能 | ECO suite | ECO节电功能 |
