ArCut X 球刀精加工陡峭面和圆角处

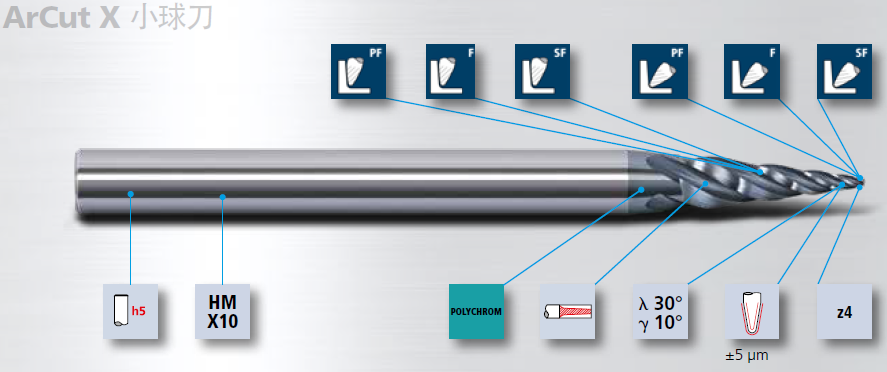

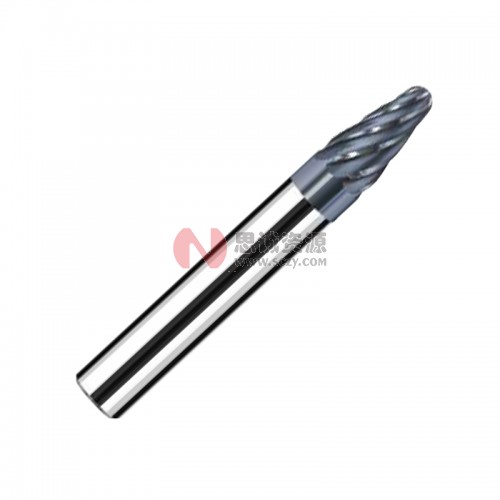

ArCut X 球刀

精加工陡峭面和圆角处

ArCut X 球刀应用概述

半精加工：陡峭面

• 用刀具大圆弧面半精加工侧面（平直表面和自由面）

• 用小于40°锥角的ArCut X铣刀加工

• 采用平行于工件面滚切方式加工

超精加工：陡峭面

• 用刀具大圆弧面半精加工侧面（平直表面和自由面）

• 用小于40°锥角的ArCut X铣刀加工

• 采用平行于工件面滚切方式加工

超精加工：陡峭面

• 用刀具大圆弧面半精加工侧面（平直表面和自由面）

• 用小于40°锥角的ArCut X铣刀加工

• 采用平行于工件面滚切方式加工

高速半精加工：圆角区域

• 用刀具球头面半精加工圆角区域（凸和凹）

• 用ArCut X铣刀球头面高速铣削

• 采用平行于工件面高速铣削方式加工

高速精加工：圆角区域

• 用刀具球头面精加工圆角区域（凸和凹）

• 用ArCut X铣刀球头面高速铣削

• 采用平行于工件面高速铣削方式加工

超精加工：圆角区域

• 用刀具球头面超精加工圆角区域（凸和凹）

• 用ArCut X铣刀球头高速铣削

• 采用平行于工件面高速铣削方式加工

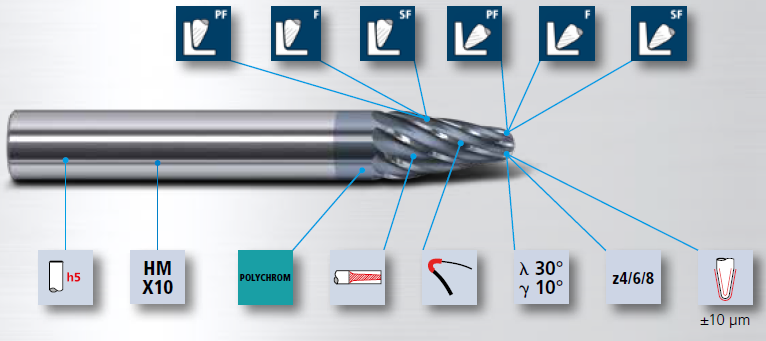

所有ArCut X铣刀技术概述

硬质合金基体-HM X10

• 杰出的硬度和韧性平衡-最佳性能

• 特别均匀分布的微小硬质合金颗粒-确保了切削刃较长的使用寿命

铣刀采用渐增芯部直径

• 提高了刀具的刚性和抑制振动的能力-防止振纹

• 使轴向进给ap和每齿进给率fz性能更强

螺旋角和前角

精心挑选的螺旋角和前角让刀具尽可能的加工各种材料

齿数4/6/8

• 少齿规格用于半精加工以保证高的材料去除率

• 多齿规格用于精加工以保证精加工后的优异表面质量

高性能涂层-POLYCHROM

• 在不同材料的干、湿加工中应用范围更大

• 耐受更大的切削力和切削热–因此更高的工艺安全性

• 优秀的涂层附着力 – 因此使用寿命和性能更长

铣刀采用特殊的刃部处理

• 由于全面强化切削刃从而使切削刃更稳定

• 切削刃机械和热负载能力提高

• 整体延长了刀具使用寿命

尺寸精度

尺寸精度最高±0.005mm以保证最好的工件精度

精密柄部

• 高精度适于现在的高精度刀柄

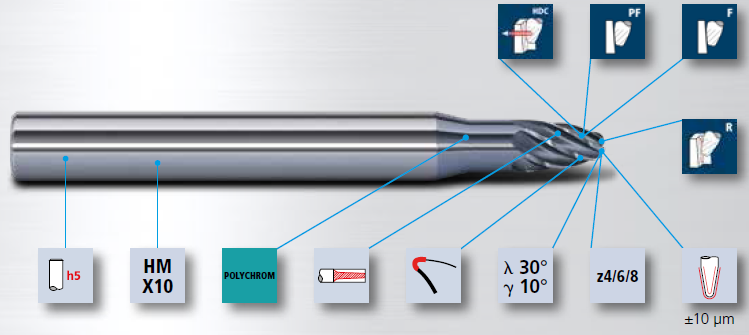

ArCut X 圆鼻铣刀

粗加工拐角和精加工陡峭区域

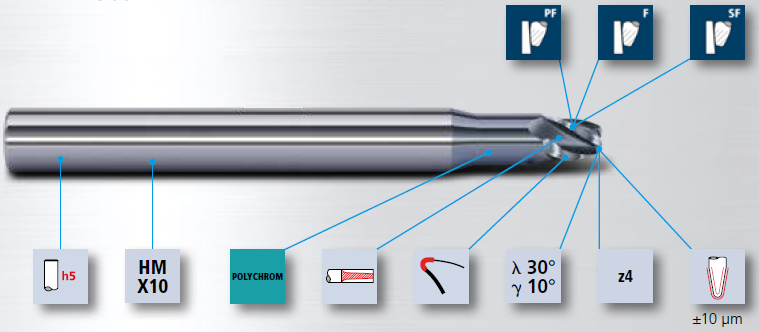

ArCut X 圆鼻（用于航空薄壁结构）铣刀技术

ArCut X 圆鼻（用于航空薄壁结构）铣刀应用概述

高动态（残余材料）粗加工：拐角

• 用大圆弧半径高动态粗加工拐角（之前的2.5D加工后的残余料

• 用ArCut X铣刀的圆鼻部分高动态铣削

• 用摆线铣削

HSC高速粗加工：拐角

• 用刀具拐角半径高速粗加工拐角（之前的2.5D加工后的残余料）

• 用ArCut X铣刀的圆鼻部分高速铣削

• 使用高速-推拉铣削

半精加工：陡峭面

• 用大圆弧半径半精加工侧面（平直表面和自由面）

• 用锥度小于40°的ArCut X铣刀（圆鼻）加工

• 采用平行于工件面滚切方式加工

精加工：陡峭面

• 用大圆弧半径精加工侧面（平直表面和自由面）

• 用锥度小于40°的ArCut X铣刀加工

• 采用平行于工件面滚切方式加工

超精加工：陡峭面

• 用大圆弧半径半精加工侧面（平直表面和自由面）

• 用锥度小于40°的ArCut X铣刀加工

• 采用平行于工件面滚切方式加工

适宜加工的材料概览

未涂层的ArCut X铣刀适宜加工的材料

涂层的ArCut X铣刀适宜加工的材料

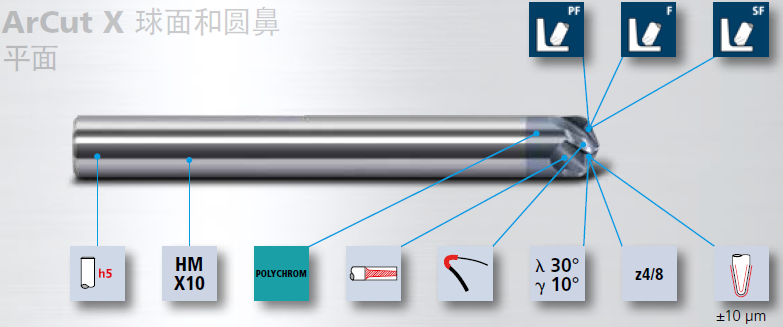

ArCut X 球形圆鼻刀

精加工平面

ArCut X 球面和圆鼻铣刀应用概述

半精加工：平面

• 用大圆弧半径半精加工底部（平直表面和自由面）

• 用锥度大于50°的ArCut X铣刀加工

• 采用平行于工件面滚切方式加工

精加工：平面

• 用大圆弧半径精加工底部（平直表面和自由面）

• 用锥度大于50°的ArCut X铣刀加工

• 采用平行于工件面滚切方式加工

超精加工：平面

• 用大圆弧半径超精加工底部（平直表面和自由面）

• 用锥度大于50°的ArCut X铣刀加工

• 采用平行于工件面滚切方式加工

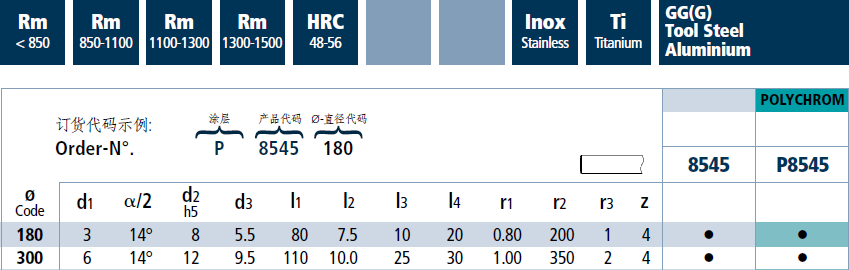

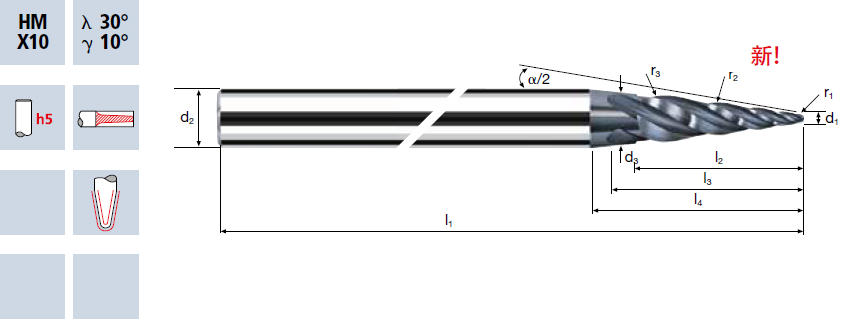

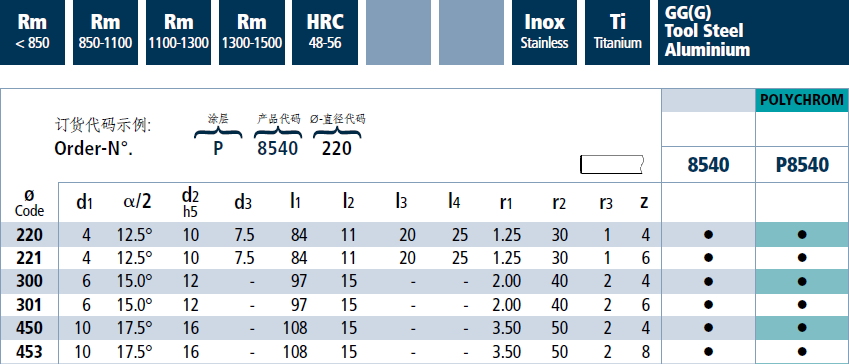

圆弧铣刀 ArCut X

球刀, 轮廓公差 ±0.01

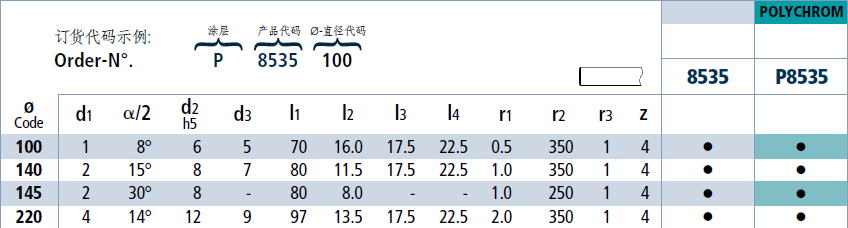

圆弧铣刀 ArCut X

球头,轮廓公差 ±0.005

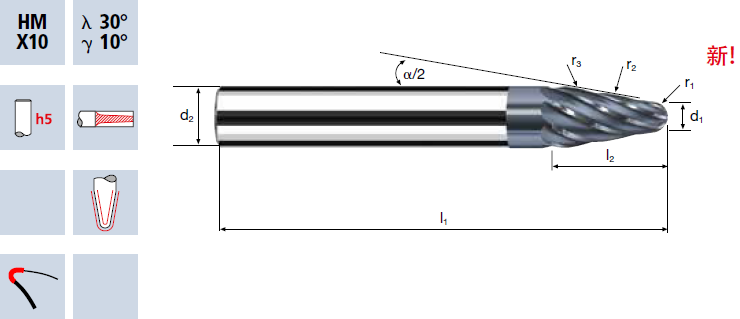

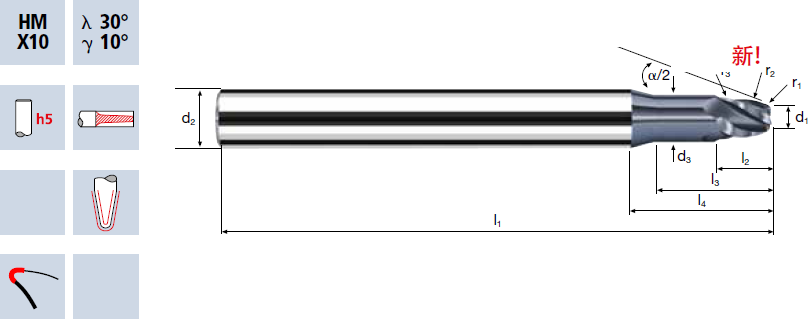

圆弧铣刀 ArCut X

圆鼻,轮廓公差 ±0.01

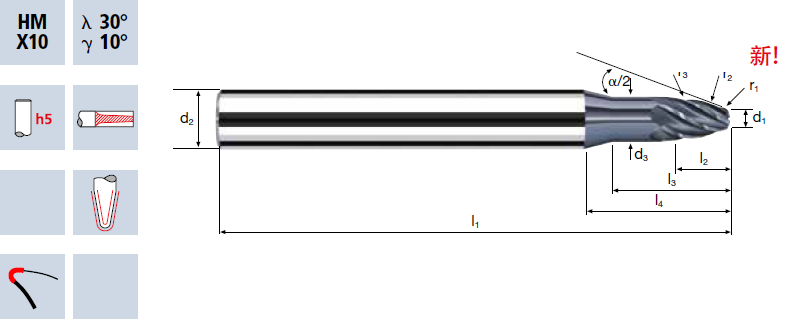

圆弧铣刀 ArCut X

圆鼻（用于航空薄壁结构）， 圆鼻，轮廓公差 ±0.01

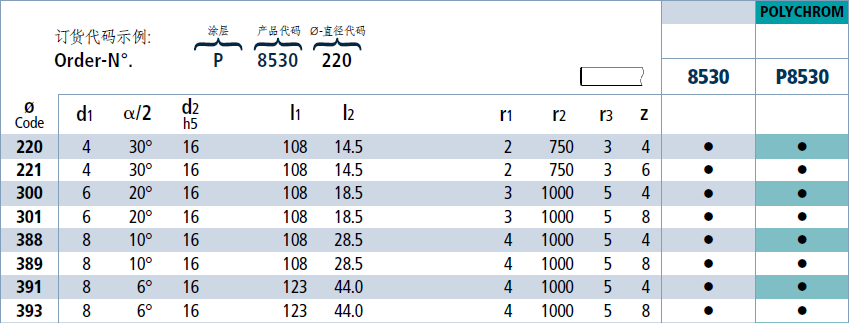

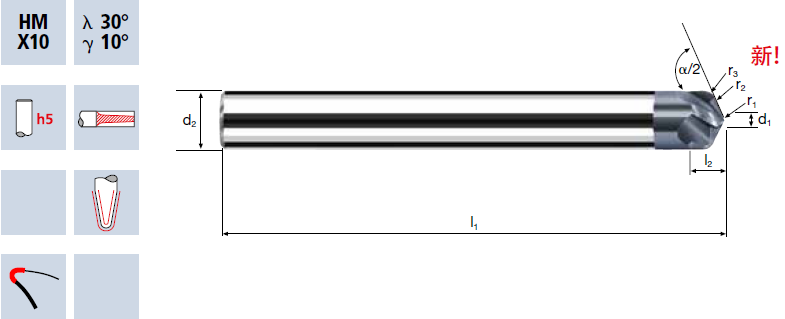

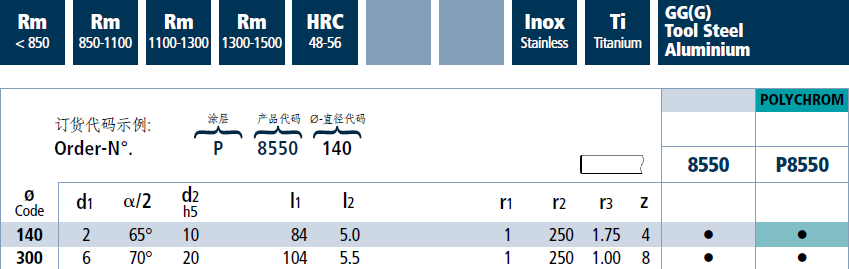

圆弧铣刀 ArCut X

平面,轮廓公差±0.01
