品牌：LEHMANN(雷曼)
型号：EA-510

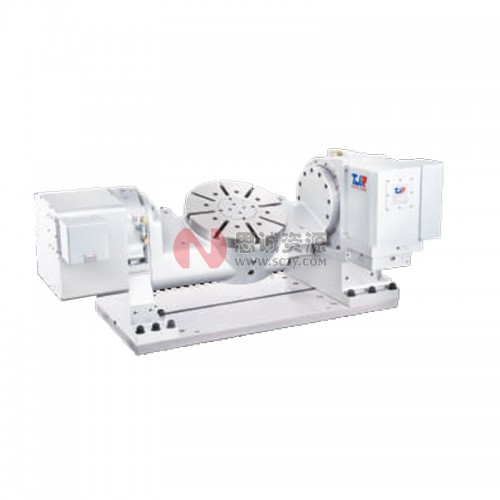

双臂式双轴（五轴）油刹数控分度盘、回转工作台、CNC第四轴
FHR系列
双臂式：双轴（五轴）油刹
FHR-350BC/400BC/400CF/400BCF
四大优势：
①倾斜轴与旋转轴皆采用大孔径 径轴向轴承
②重负载的倾斜轴采用日本制蜗轮蜗杆（标配）耐磨且可提高倾斜轴精度。
③倾斜角度最大：±110°
④倾斜轴、旋转轴及支撑轴皆采用环抱式油压刹车机构（三油刹）
精度检验标准：日本JIS
| 型号 | 单位 | FHR-350BC/400BC(旋：皮带) | FHR-400CF(齿轮传动) | FHR-400BCF（齿轮传动） | |||||
| 盘面直径 | mm | 转盘Ø350，方盘560x365/转盘Ø400 | Ø400 | 转盘Ø400 | |||||
| 盘面中心孔直径 | mm | Ø120H7x27深/Ø120H7x深 | Ø150 | Ø150H7x27深 | |||||
| 心轴套内孔直径 | mm | Ø120H7x27深/Ø120H7x10深 | Ø120H7 | Ø120H7x27深 | |||||
| 中心孔贯穿直径 | mm | - | Ø120 | - | |||||
| 盘面高度（水平位置） | mm | 397/360 | 430 | 397 | |||||
| 盘面T型槽宽度 | mm | 14H7 | 14H7 | 14H7 | |||||
| 底部导键宽度 | mm | 18h7 | 18h7 | 18h7 | |||||
| 轴 | 旋转轴（皮带） | 倾斜轴±110° | 旋转轴 | 倾斜轴±110° | 旋转轴 | 倾斜轴±110° | |||
| 最小设定角度 | deg. | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 | ||
| 分割精度 | sec. | 12（务必加装RCN-2390F) | 50(如加装RCN-2390F 则35秒） | 15 | 50(如加装ECN-255 则30秒） | 15（务必加装RCN-2390F) | 50(如加装RCN-2390F 则35秒） | ||
| 重复精度 | sec. | 4 | 8 | 4 | 8 | 4 | 8 | ||
| 锁紧方式（使用压力：油压） | kg/cm2 | 35 | 35 | 35 | 35 | 35 | 35 | ||
| 锁紧扭矩 | kg-m | 115 | 275 | 115 | 175 | 115 | 190 | ||
| 伺服马达型号 | FANUC | 锥轴/直轴 | a12is/ß12is（锥） | a22i/ß22is（直） | a8i/a12is/ß12is（直） | a12i/ß22is（直） | a8i/a12is/ß12is（直） | a22i / ß22is （直） | |
| 三菱 | 直轴不带键 | HF-154 | HF-354 | HF154 | HF-354 | HF-154 | HF-354 | ||
| SIEMENS | 直轴 | 1FK7063 | 1FK7083 | 1FK7063 | 1FK7083 | 1FK7063 | 1FK7083 | ||
| 海德汉 | 直轴 | QSY-116E | QSY-155B | QSY-116E | QSY-155B | QSY-130E | QSY-155B | ||
| 减速比 | - | 1:120 | 1:120 | 1:120 | 1:120 | 1:120 | 1:150 | ||
| 盘面最大转速(以Fanuc a电机计算） | r.p.m | 25 | 16.6 | 25 | 16.6 | 25 | 16.6 | ||
| 容许负载惯性容量(水平使用时） | kg.cm.sec2 | 33.7/44 | 40 | 30.6 | |||||
| 容许工作荷重 | 0°水平 | kg | 220 | 200 | 220 | ||||
| 0°~90°倾斜 | kg | 120 | 100 | 120 | |||||
| 容许负载(转盘夹紧时） | F | kgf | 1800 | 1800 | 1800 | ||||
| FxL | kgf.m | 275 | 175 | 190 | |||||
| FxL | kgf.m | 115 | 115 | 115 | |||||
| 容许切削扭矩 | kg.m | 80 | 80 | 80 | |||||
| 转台重量（不含马达） | kg | 740/764 - | 818 | 715 | |||||

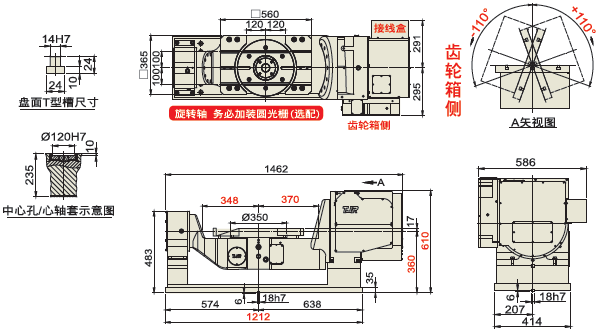

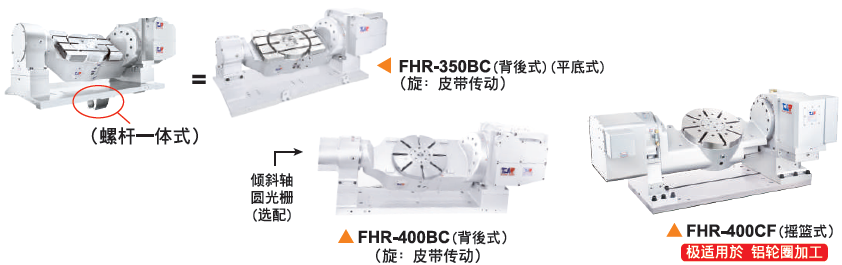

FHR-350BC（三盘·背后式）

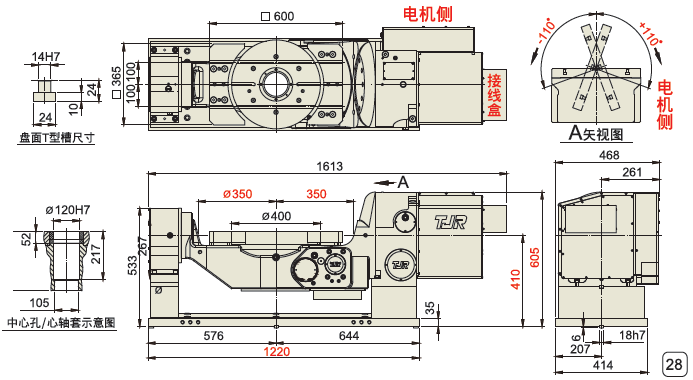

FHR-400BC（单盘·另附图）

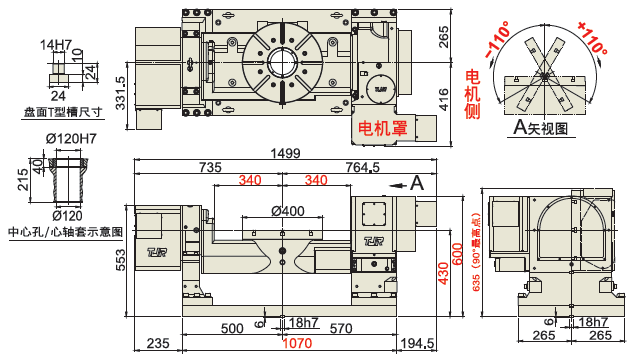

FHR-400CF（摇篮式）
建议：此机型可应用在铝铜材质或重量较轻的工件上
FHR-400BCF（三片盘/单盘）
