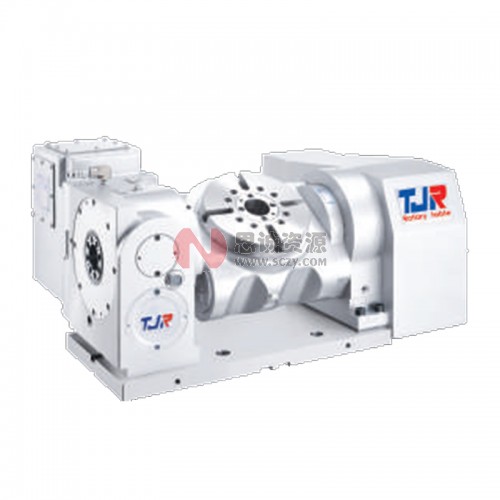

潭佳TJR_FAR系列FAR-125/125B/170A/170/170
品牌：TJR(潭佳)
型号：G5C948D2E67C9E
￥待询价（提交订单10分钟内获取专属报价单）
双臂式：双轴（五轴）强力型气刹分度盘
潭佳 TJR数控0.001º（千分之一度）分度盘

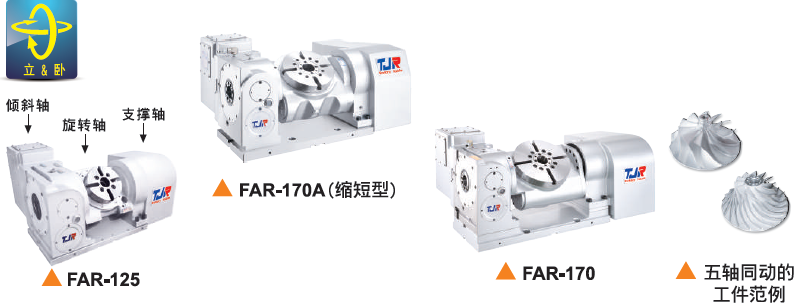

FAR系列
双臂式：双轴（五轴）强力型气刹
FAR-125/125B/170A/170/170B
三大优势：①倾斜轴与旋转轴皆采用径轴向轴承
②重负载的倾斜轴采用日本制蜗轮蜗杆（标配）耐磨且可提高倾斜轴精度。
③倾斜轴：可改油刹（选配）
精度检验标准：日本JIS
| 型号 | 单位 | FAR-125/125B | FAR-170A(缩短型) | FAR-170(标准)/FAR-170B(背后式) | |||||
| 盘面直径 | mm | Ø125 | Ø170 | Ø170 | |||||
| 盘面中心孔直径 | mm | Ø35H7 | Ø67 | Ø67 | |||||
| 心轴套内孔直径 | mm | - | Ø40H7 | Ø 40H7 | |||||
| 中心孔贯穿直径 | mm | Ø25 | Ø40 | Ø40 | |||||
| 盘面高度（水平使用） | mm | 215 | 245 | 270 | |||||
| 盘面T型槽宽度 | mm | 12H7 | 12H7 | 12H7 | |||||
| 底部导键宽度 | mm | 14h7 | 18h7 | 18h7 | |||||
| 轴 | 旋转轴 | 倾斜轴（-30°~+120°） | 旋转轴 | 倾斜轴±100° | 旋转轴 | 倾斜轴±100° | |||
| 最小设定角度 | deg. | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 | ||
| 分割精度 | sec. | 40 | 50（加装ECN-225圆光栅则30秒） | 20 | 50（加装ECN-225圆光栅则30秒） | 20 | 50（加装ECN-225圆光栅则30秒） | ||
| 重复精度 | sec. | 4 | 8 | 4 | 8 | 4 | 8 | ||
| 锁紧方式（使用压力：气压） | kg/cm2 | 5 | 6 | 6 | 6 | 6 | 6 | ||
| 锁紧扭矩 | kg-m | 13 | 31 | 31 | 31 | 31 | 31 | ||
| 伺服马达型号 | FANUC | 锥轴/直轴 | a4is/ß4is | a4i/ß8is | a2i/a4is/ß8is | a4i/ß8is | a4i/ß8is | a8i / a12is / ß12is | |
| 三菱 | 锥轴（台） | 直轴（陆） | HF-75 / 105 | HF-54 / 104 | HF-75 / 105（锥） | HF-54 / 104（只可配锥轴，不可配直轴） | HF-54 / 104 | HF-104 | |
| 减速比 | - | 1：60 | 1：90 | 1：72 | 1：120 | 1：90 | 1：90 | ||
| 盘面最大转速(以Fanuc a电机计算） | r.p.m | 44.4 | 44.4 | 33.3 | 25 | 33.3 | 33.3 | ||
| 容许负载惯性容量(水平使用时） | kg.cm.sec2 | 0.97 | 2.2 | 2.7 | |||||
| 容许工作荷重 | 0°水平 | kg | 50 | 60 | 75 | ||||
| 0°~90°倾斜 | kg | 35 | 40 | 50 | |||||
| 容许负载(转盘夹紧时） | F | kgf | 400 | 600 | 750 | ||||
| FxL | kgf.m | 31 | 31 | 31 | |||||
| FxL | kgf.m | 13 | 31 | 31 | |||||
| 容许切削扭矩 | kg.m | 9 | 18 | 18 | |||||
| 转台重量（不含马达） | kg | 97 | - | 125 | 160 | ||||

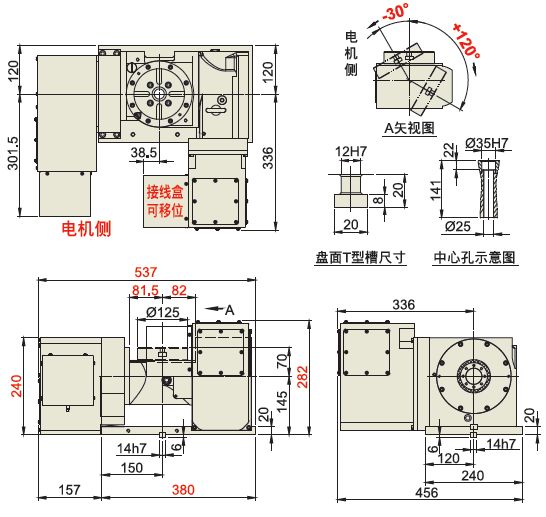

FAR-125（标准式）

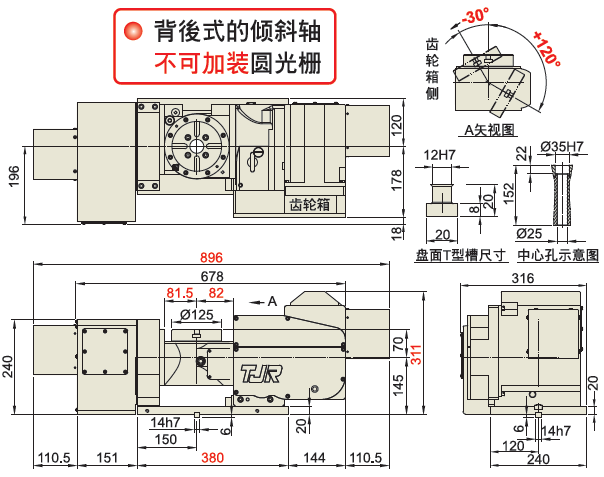

FAR-125B（背后式）

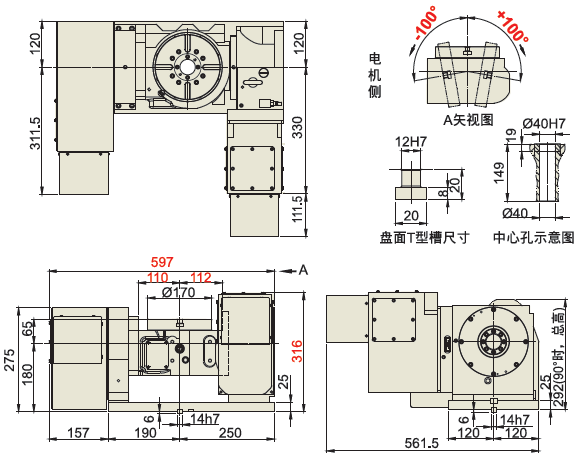

FAR-170A（缩短型）

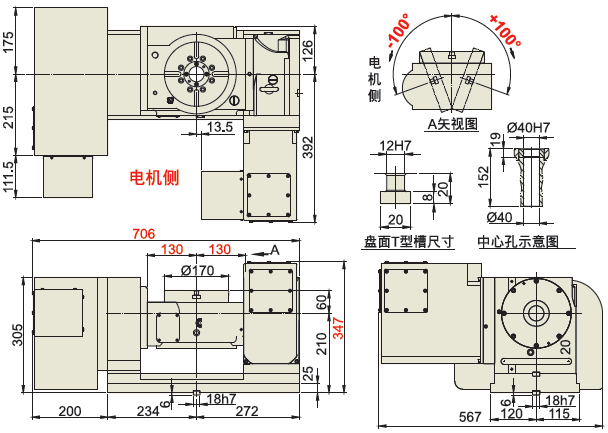

FAR-170（标准式）
思诚资源为您提供：潭佳TJR_FAR系列FAR-125/125B/170A/170/170B数控分度盘、回转工作台、CNC第四轴的采购报价、TJR(潭佳)G5C948D2E67C9E型号参数、规格图片、PDF画册等资料，如您想了解更多关于TJR(潭佳)正品品牌的其他分度盘资料与产品货期库存、行情价格，就在思诚资源MRO商城。
备注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本公司不能确保客户收到的货物与思诚资源网站提供的产品图片、产地、附件说明等完全一致。若本网站没有及时更新，敬请谅解！
