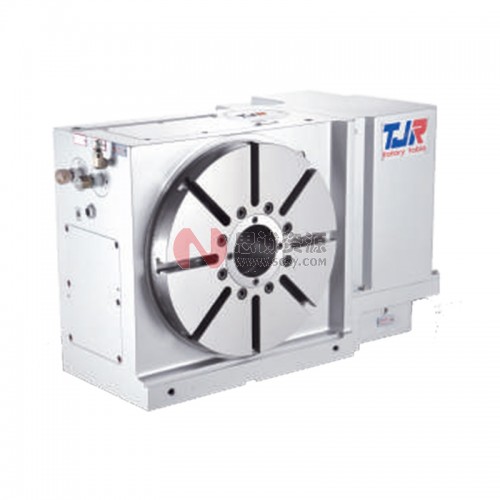

数控分度盘、回转工作台、CNC第四轴
潭佳 TJR数控 固定角度分度盘（1°或5°）
HI系列（齿式油刹）

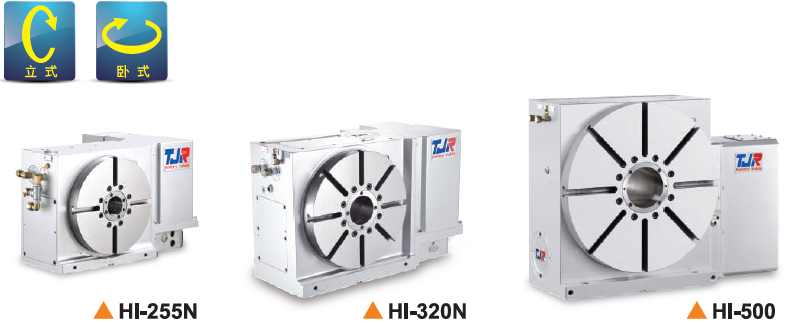

HI-255/320/400/500
HI系列：采用三片式离合盘
优势：①精度可达±5秒（如圆光栅之精度）
②旋转角度时，盘面不抬起，水屑不掉落内部
精度检验标准：日本JIS
| 型号 | 单位 | HI-255 | HI-320 | HI-400 | HI-500 | ||
| 盘面直径 | mm | Ø255 | Ø320 | Ø400 | Ø500 | ||
| 盘面中心孔直径 | mm | Ø50H7 | Ø80H7 | Ø80H7 | Ø120H7 | ||
| 中心孔贯穿直径 | mm | Ø50 | Ø80 | Ø80 | Ø120 | ||
| 中心高度（立式使用） | mm | 160 | 210 | 255 | 310 | ||
| 底部到盘面高度（卧式使用） | mm | 205 | 250 | 255 | 290 | ||
| 盘面T型槽宽度 | mm | 12H7 | 14H7 | 14H7 | 18H7 | ||
| 底部导键宽度 | mm | 18h7 | 18h7 | 18h7 | 18h7 | ||
| 最小设定角度 | deg. | 1°或5° | 1°或5° | 1°或5° | 1°或5° | ||
| 分割精度 | sec. | ±5 | ±5 | ±5 | ±5 | ||
| 重复精度 | sec. | ±1 | ±1 | ±1 | ±1 | ||
| 锁紧方式（使用压力：油压） | kg/cm2 | 35 | 35 | 35 | 35 | ||
| 锁紧扭矩 | kg-m | 300 | 400 | 500 | 1000 | ||
| 伺服马达型号 | FANUC | - | ß8is（锥轴） | ß22is（直轴） | ß22is（直轴） | ß22is（直轴） | |
| 三菱 | 锥轴（台 ） | 直轴（陆） | HF-104/154 | HF-204 | HF-204 | HF-204 | |
| 减速比 | - | 1：120 | 1：120 | 1：120 | 1：180 | ||
| 盘面最大转速(以Fanuc a电机计算） | r.p.m | 33.3 | 25 | 25 | 16.6 | ||
| 容许负载惯性容量(卧置使用时） | kg.cm.sec2 | 24.8 | 44.8 | 100 | 187.5 | ||
| 容许工作荷重 | 立式 | kg | 125 | 175 | 250 | 400 | |

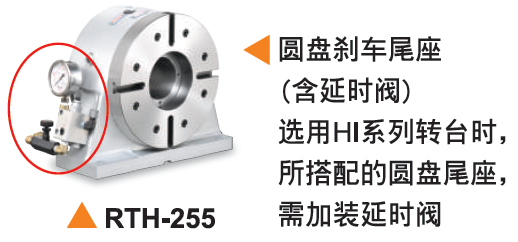

| 使用尾座 | kg | 300 | 400 | 500 | 600 | ||
| 卧式 | kg | 300 | 350 | 500 | 600 | ||
| 容许负载 (转盘夹紧时） | F | kgf | 1600 | 2000 | 3000 | 4000 | |
| FxL | kgf.m | 175 | 250 | 300 | 600 | ||
| FxL | kgf.m | 300 | 400 | 500 | 1000 | ||
| 转台重量（不含马达） | kg | 120 | 210 | 320 | 410 | ||

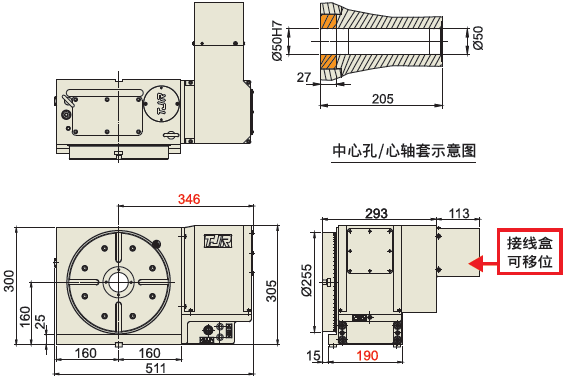

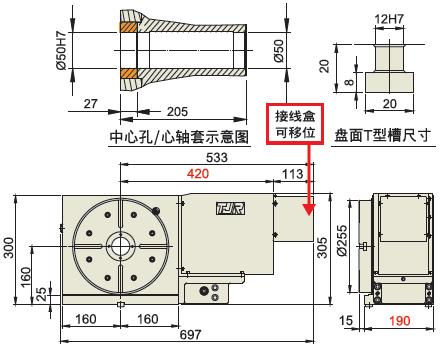

HI-255R
HI-255N(缩小钣金)

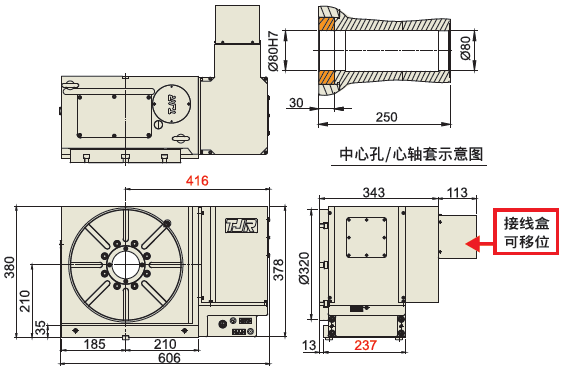

HI-320R

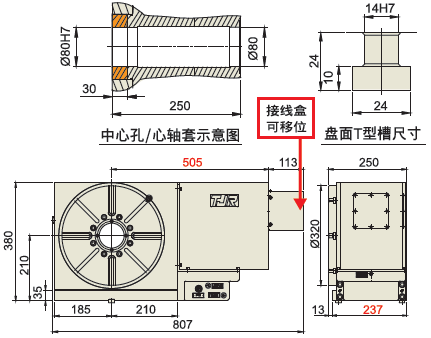

HI-320N(缩小钣金)

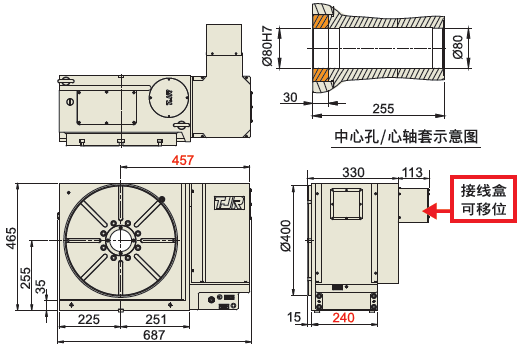

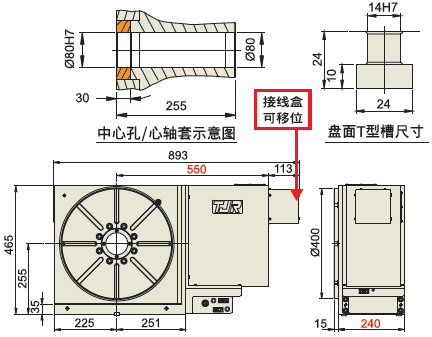

HI-400R
HI-400N（缩小钣金）

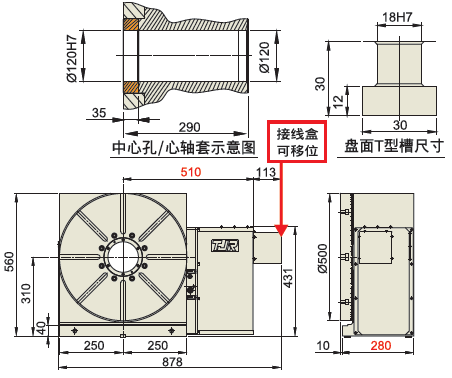

HI-500R
