潭佳TJR_FHR系列FHR-350BC/400BC/400CF/400
品牌：TJR(潭佳)
型号：G5C998F045A528
￥待询价（提交订单10分钟内获取专属报价单）

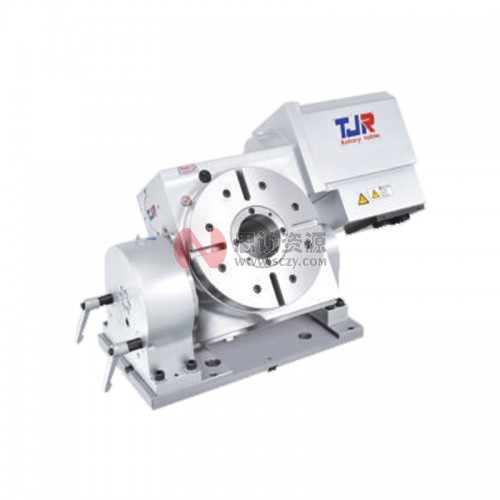

潭佳 TJR数控0.001º（千分之一度）分度盘

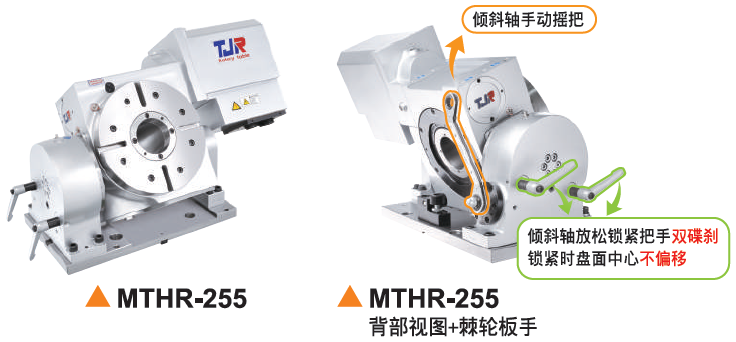

MTHR四轴半系列（倾斜轴手动，旋转轴数控0.001°）
MTHR-255
四大优势:
①采用大孔径 径轴向轴承
②倾斜轴本体式全密封
③倾斜轴手动强力双碟刹
④手动倾斜轴结构刚性超强
精度检验标准：日本JIS

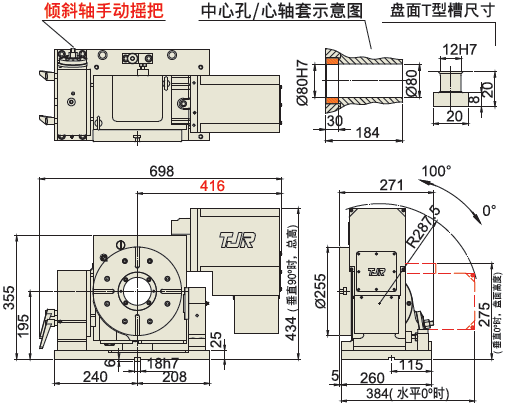

| 型号 | 单位 | HR-255 | |||
| 盘面直径 | mm | Ø 255 | |||
| 盘面中心孔直径 | mm | Ø 110 | |||
| 心轴套内孔直径 | mm | Ø 80h7 | |||
| 中心孔贯穿直径 | mm | Ø 80 | |||
| 盘面高度（水平使用） | mm | 275 | |||
| 盘面T型槽宽度 | mm | 12H7 | |||
| 底部导键宽度 | mm | 18h7 | |||
| 轴 | mm | 旋转轴 | 倾斜轴（0°~100°） | ||
| 最小设定角度 | deg. | 0.001 | - | ||
| 分割精度 | sec. | 15 | - | ||
| 重复精度 | sec. | 4 | - | ||
| 锁紧方式（使用压力：油压） | kg/cm2 | 油压 35 | 手动双碟刹 | ||
| 锁紧扭矩 | kg-m | 70 | - | ||
| 伺服马达型号 | FANUC | 锥轴带键 | a8i /ß8is（锥） | 手动 | |
| 三菱 | 锥轴（台 | 直轴（陆） | HF-104/HF-154 | 手动 | |
| 减速比 | - | 1：120 | 1:40 | ||
| 盘面最大转速(以Fanuc a电机计算） | r.p.m | 33.3 | - | ||
| 容许负载惯性容量(卧置使用时） | kg.cm.sec2 | 20.3 | |||
| 容许工作荷重 | 0°水平 | kg | 250 | ||
| 0°~90°倾斜 | kg | 100 | |||
| 容许负载 | F | kgf | 1600 | ||
| FxL | kgf.m | 85 | |||
| FXL | kgf.m | 70 | |||
| 容许切削扭矩 | kg.m | 55 | |||
| 转台重量（不含马达） | kg | 145 | |||

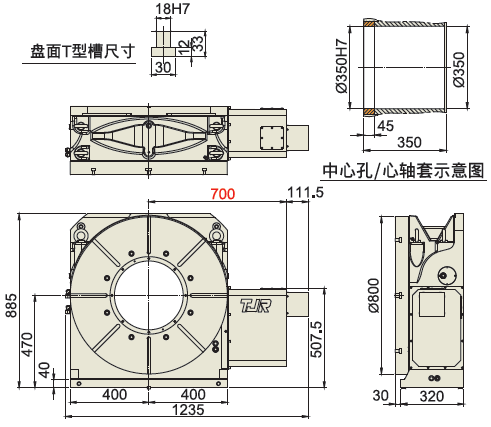

HR-800R
思诚资源为您提供：潭佳TJR_MTHR四轴半系列MTHR-255数控分度盘、回转工作台、CNC第四轴的采购报价、TJR(潭佳)G5C933D1CA8E5D型号参数、规格图片、PDF画册等资料，如您想了解更多关于TJR(潭佳)正品品牌的其他分度盘资料与产品货期库存、行情价格，就在思诚资源MRO商城。
备注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本公司不能确保客户收到的货物与思诚资源网站提供的产品图片、产地、附件说明等完全一致。若本网站没有及时更新，敬请谅解！
