DAHLIH_大立卧式综合加工中心机MCH-500
品牌:DAHLIH(大立)
型号:G5D3678B8F3CA0

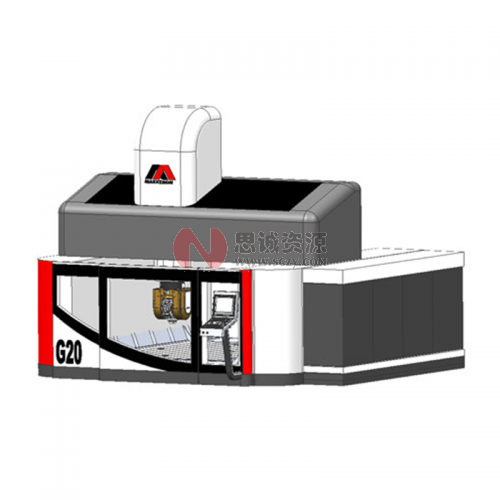

高速高架五轴加工中心机
整机铸件铸造
低变型量,机台刚性高,减少人工焊接的失误
所有铸件皆采箱型结构设计,轻量化与增加结构刚性
一体式底座
高稳定性,低变型量,高刚性
双横梁设计(专利申请中)
双横梁, 双鞍座,四线轨全支撑
减少切削时产生的结构变型,与热变型
双鞍座结构(专利申请中)
主副二鞍座设计,加长加宽鞍座与头部和横梁距离,减少头部变型,提升整体刚性
高钢性头部(专利申请中)
三线轨加一导轨,与鞍座完整包覆
八角型结构与整支铸造头部
强韧刚性底座
机台底座采T型架构,刚性超强,配合各轴强化设计,与刚性与稳定性发挥到极致,
提供可靠的基础,确保高速加工时的精确度。
天车式立柱底座一体结构
直接固定在地基上,无荷重问题,增加加工精度
双螺杆双伺服马达
高精度 高反应力 高速
海德汉光学尺
三轴搭配海德汉光学尺 提高移动精度减少加工误差
二轴头使用环型光学尺
针对二轴头有效控制旋转与倾斜角度
机械式防撞装置
三轴皆搭配防撞装置,有效降低机台损坏率
轴向冷却机
随时控制移动时温度
主轴冷却机
0.1度温控装置,有效控制主轴温度
XY 轴采用直线电机驱动
快速位移最快70 m/min 切削进给到20m/min, 快速位移 无背隙
无一般传动误差 如螺杆与齿排的间隙
直接驱动 不经由其他媒介
多功能二轴头
多种二轴头搭配,全方位加工角度
利于加工各种模具与零件
TCPM多轴同动
刀具中心点管理- 减少多余动作
行程 | 单位 | G2025 |
X 轴 | mm | 2000 |
Y 轴 | mm | 2500 |
Z 轴 | mm | 1100 (opt:1400) |
主轴鼻端至工作台面距离 | mm | 50~1150 |
两柱间距离 | mm | 2840 |
工作台 | ||
工作台面积 | mm | 2300x2500 |
最大荷重 | Kg/m2 | 5000 |
主轴 | ||
主轴型式 |
| 内藏式 |
主轴转速 | rpm | 24000 |
主轴马达功率(连续/S6) | kW | 37/46 |
主軸马达扭力(连续/S6) | Nm | 60/73 |
主轴锥度 |
| HSK-A63 |
C/B轴 | ||
最大旋转速度 C/B | rpm | 30/30 (opt:50/50) |
最大扭力 C/B | Nm | 1100/575 |
刹车扭力(油压操作) C/B | Nm | 1680/2160 |
旋转角度 C/B | degree | ±200/±105 |
进给 | ||
快速进给(X/Y/Z) | m/min | 60/60/36 |
切削进给 | mm/min | 1-20000 |
ATC&刀库 | ||
刀库型式 |
| 伞型刀库 |
刀库容量 | pcs | 30 |
最大刀徑:相邻刀/空邻刀 | mm | 100/180 |
最大刀具长度 | mm | 300 |
最大刀具重量 | kg | 7 |
刀柄規格 |
| HSK-A63 |
空间及系统需求 | ||
气压需求 | Kgf/cm | 7 |
油压需求 | Kg/cm2 | 90 |
电力需求 | kVA | 150 |
最大占地空間(W*L*H) | mm | 5300*5300*5500 |
Ÿ 列于上表机器规格均搭配标准附件,规格会依据不同附件搭配需有所改变
详细规格资讯请连络当地代理商或产品销售部门
本公司保留产品修改之权利
标准配置: | 选用附件: |
HEIDENHAIN TNC 640 / TFT 15" LCD 网路卡、USB及RS-232C介面 全密闭式防护罩 主轴冷却装置 绝对式定位马达/XY轴直线电机驱动 自动换刀系统 三轴线性滚柱式线轨 切削冷却液系统 自动集中润滑系统 主轴吹气装置 工作照明灯 工作指示灯 水平调整螺栓及基础垫块 工具箱 切削液清洗喷枪/空气枪 标准水箱 切削吹气 使用操作手冊 | 直结式/内藏式高速主轴 HEIDENHAIN CONTROLLERFANUC CONTROLLER 光学尺(5轴) 自动刀长量测系统(接触式或镭射BLUM) 工件量测系统 自动黄油注油润滑系统 切削油雾冷却装置 稳压器及变压器 油雾回收装置 主轴中喷装置CTS 龙头铁屑输送机/集屑车 第四轴 油水分离机 |
