DAHLIH_大立立式综合加工中心MCV-2600/MCV-
品牌:DAHLIH(大立)
型号:G62C674DD3E62B

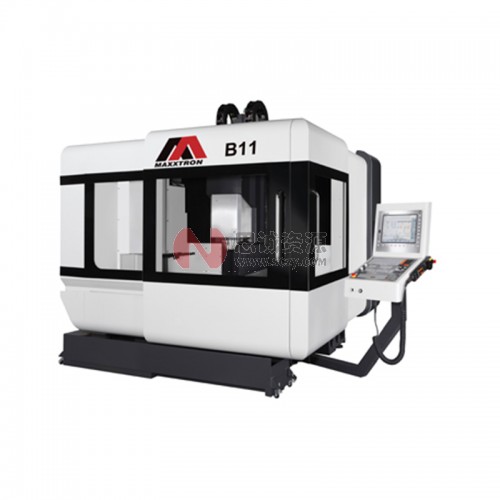

高速龙门加工中心/立式加工中心
结构设计
B系列为新一代专属模具制造与精密零件加工所设计研发的高速龍门综合加工中心机,高刚性机台结构设计可承载高速度之铣削,可搭配高速直结式主轴增加机台重切削能力,缩短模具及零件加工时间。
全机采用高精密度传动元件,确实达到高速度、高精度与高效率的制造要求。
超大立柱设计:独特设计的立柱结构,比同级机种更为稳定,并以垂直方式与底座结合,比传统式更能
保持整机几何精度。
鞍座结构设计:
Ø 采阶梯式空间设计,左右滑块提升跨距,大大强化轴向动态刚性及增加切削刚性。
Ø 完全均匀对称设计及完美的热平衡结构设计,降低高速化所产生之热变形,让机身结构更稳定。
工作台
工作台经精密研磨,作为机器精度之基准,精密度可靠稳固。提高荷重量,并具有宽广的加工范围及荷重能力。工作台具有4滑块支撑,使荷重平均分布于底座上,确保最大荷重时工作台之高刚性。
强韧刚性底座
机台底座采T型架构,刚性超强,配合各轴强化设计,与刚性与稳定性发挥到极致,提供可靠的基础,确保高速加工时的精确度。
内藏式主轴温升补偿系统:【限IBAG 内藏式主轴】
全系列机台中内藏式主轴可选择配备主轴温升补偿系统,确保加工精度。
主轴冷却系统-油冷机: 确保連续操作时温度之恒定,有效抑制主轴温升,具有最佳散热效果。
行程 | 單位 | 規格 | ||
X 轴 | mm | 700 | ||
Y 轴 | mm | 1050 | ||
Z 轴 | mm | 500 | ||
主轴鼻端至工作台面距离 | mm | 180~680 | ||
两柱间距离 | mm | 1080 | ||
工作台 | ||||
工作台面积 | mm | 1050x700 | ||
最大荷重 | kg | 800 | ||
T型槽尺寸 | mm | 6x18HxP125 | ||
主轴 | ||||
主轴型式 |
| 內藏式 | 直結式 | |
主轴转速 | rpm | 24000 | 15000 | |
主轴马达功率(连续/30分額定) | kW | 30/45 | 11/42 | |
主轴锥度 |
| HSK-A63 | DIN40 | |
进给 | ||||
快速进给(X/Y/Z) | m/min | 30/30/30 | ||
切削进给 | mm/min | 1-20000 | ||
三轴马达功率(X/Y/Z) | kW | 5.4/5.4/5.4 | ||
ATC&刀库 | ||||
刀库型式 |
| 伞型/ | 刀臂式 | |
刀库容量 | pcs | 12 | 30 | |
最大刀徑:相邻刀/空邻刀 | mm | 75/125 | 75/150 | |
最大刀具長度 | mm | 250 | 250 | |
最大刀具重量 | kg | 7 | 7 | |
刀柄規格 |
| HSK-A63 | DIN40 | |
空间及系统需求 | ||||
气压需求 | Kgf/cm | 6 | ||
电力需求 | kVA | 50 | ||
机器净重(不含选配件) | kg | 8500 | ||
最大占地空間(W*L*H) | mm | 3500x3500x3000 | ||
列于上表机器规格均搭配标准附件,规格会依据不同附件搭配需有所改变
标准配置: | 选用附件: |
HEIDENHAIN TNC 620 / TFT 15" LCD 网路卡、USB及RS-232C介面 全密闭式防护罩 主轴冷却装置 绝对式定位马达 自动换刀系统 三轴线性滚柱式线轨 德制BOSCH Rexroth /P級/55型/滚柱式 线轨或同等級 切削冷却液系统 自动集中润滑系统 主轴吹气装置 工作照明灯 工作指示灯 水平调整螺栓及基础垫块 抽屉式切屑收集箱 内部螺旋卷屑系统*2 工具箱 切削液清洗喷枪/空气枪 标准水箱及后冲水 切削吹气 使用操作手册 | 直结果式/内藏式高速主轴 Heidenhain iTNC 530 MITSUBISHI Controller FANUC Controller 三轴光学尺 自动刀长量测系统(接触式或镭射BLUM) 工作量测系统 自动黄油注油润滑系统 切削油雾冷却装置 主轴温升回馈补偿系统 (限IBAG 内藏式主轴) 稳压器及变压器 油雾回收装置 主轴中喷装置CTS 龙头铁屑输送机/集屑车 第四轴 油水分离机 |
