伊斯卡ISCARA 镜面铣刀 直径范围50-160mm
品牌：ISCAR(伊斯卡)
型号：G5BD7F5A3AF379
￥待询价（提交订单10分钟内获取专属报价单）
圆柱柄带直颈变形金刚刀杆
用于夹持变形金刚铣刀头
| 型号 | THSZWS DCONMS | BD | LB | LBX | OAL | 刀杆材质(2) | 内冷却 | RPM max(3) | |||
| MM | S-A-L065/24-SL08T05C | (1) | T05 | 8.00 | 7.60 | 24.00 | 25.6 | 65.00 | C | N | 60000 |
| MM | S-A-L075/30-SL10T06C | (1) | T06 | 10.00 | 9.60 | 30.00 | 31.7 | 75.00 | C | N | 53940 |
| MM | S-A-L085/36-SL12T08C | (1) | T08 | 12.00 | 11.60 | 36.00 | 37.7 | 85.00 | C | N | 60000 |
| MM | S-A-L100/48-SL16T10C | (1) | T10 | 16.00 | 15.30 | 48.00 | 50.3 | 100.00 | C | N | 38040 |
| MM | S-A-L110/50-SL20T12C | (1) | T12 | 20.00 | 18.30 | 50.00 | 53.3 | 110.00 | C | N | 60000 |
| MM | S-A-L125/63-SL25T15C | (1) | T15 | 25.00 | 24.00 | 63.00 | 65.8 | 125.00 | C | N | 41700 |
| MM | S-A-L135/64-SL32T21C | (1) | T21 | 32.00 | 30.00 | 64.00 | 67.5 | 135.00 | C | N | 12690 |
*不需润滑螺纹连接部位
（1）通过翰默（HAIMER）的安全锁（Safe-Lock）技术，柄端螺旋角防止刀具抽离出刀柄
（2）S-钢，C-硬质合金，W-钨
（3）必须计算最大转速RPM。最大转速RPM需通过对装夹的刀头的有效齿数分配来计算。
MM S-B (B型圆柱柄85°锥颈刀杆)
圆柱柄85°锥颈变形金刚刀杆
用于夹持变形金刚铣刀头
| 型号 | THSZWS | DCONMS | BD | BHTA | 柄部(2) | LB | OAL | 刀杆材质 | LBX | RPM max(3) | |
| MM S-B-L085/32-SL16T05 | (1) | T05 | 16.00 | 7.60 | 5.0 | C | 27.0 | 85.00 | S | 32.00 | 41280 |
| MM S-B-L095/40-SL20T06 | (1) | T06 | 20.00 | 9.60 | 5.0 | C | 34.0 | 95.00 | S | 40.00 | 41280 |
| MM S-B-L100/48-SL20T08 | (1) | T08 | 20.00 | 11.60 | 5.0 | C | 48.0 | 100.00 | S | - | 25590 |
| MM S-B-L120/55-SL25T10 | (1) | T10 | 25.00 | 15.30 | 5.0 | C | 55.4 | 120.00 | S | - | 29490 |
| MM S-B-L150/78-SL32T12 | (1) | T12 | 32.00 | 18.30 | 5.0 | C | 78.3 | 150.00 | S | - | 34890 |
| MM S-B-L180/92-SL40T15 | (1) | T15 | 40.00 | 23.90 | 5.0 | C | 92.0 | 180.00 | S | - | 14160 |
| MM S-B-L150/57-SL40T21 | (1) | T21 | 40.00 | 30.00 | 5.0 | C | 57.0 | 150.00 | S | - | 21840 |
*刀杆材质：S-钢，W-钨合金
*不需润滑螺纹连接部位
（1）通过翰默（HAIMER）的安全锁（Safe-Lock）技术，柄端螺旋角防止刀具抽离出刀柄
（3）必须计算最大转速RPM。最大转速RPM需通过对装夹的刀头的有效齿数分配来计算
MM S-A (圆柱柄)
变形金刚刀杆，用于夹持变形金刚铣刀头
| 型号 | THSZWS | DCONMS | BD | OAL | 刀杆材质(4) | RPM max(5) | ||
| MM | S-A-L070-SL20T05 | (1) | T05 | 20.00 | 7.60 | 70.00 | S | 999 |
| MM | S-A-L080-SL25T06 | (1) | T06 | 25.00 | 9.60 | 80.00 | S | 999 |
| MM | S-A-L080-SL25T08 | (1) | T08 | 25.00 | 11.60 | 80.00 | S | 999 |
| MM | S-A-L080-SL32T10 | (1) | T10 | 32.00 | 15.30 | 80.00 | S | 999 |
| MM | S-A-L080-SL32T12 | (1) | T12 | 32.00 | 18.30 | 80.00 | S | 999 |
| MM | S-A-L100-SL40T15 | (1) | T15 | 40.00 | 23.90 | 100.00 | S | 999 |
| MM | S-A-L100-SL40T21 | (1) | T21 | 40.00 | 30.00 | 100.00 | S | 999 |
*不需润滑螺纹连接部位
（1）通过翰默（HAIMER）的安全锁（Safe-Lock）技术，柄端螺旋角防止刀具抽离出刀柄
（2）带“B”后缀的圆柱柄，用户可按需求修短
（4）S-钢
（5）必须计算最大转速RPM。最大转速RPM需通过对装夹的刀头的有效齿数分配来计算。

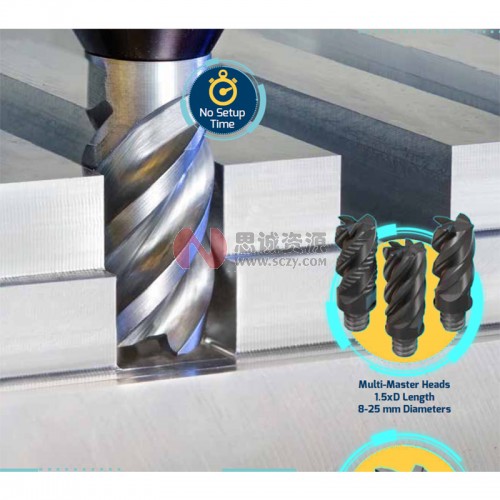

MM EC-CF-Z7/9-1.5xD
长径比为1.5xD的可换式变形金刚铣刀头
带7个，9个30°或45°螺旋角有效齿
| 型号 | 尺寸 | IC908 | 推荐切削参数 | |||||||||
| DC | NOF(1) | APMX | RE | DCONMS | DCONMS | LF | FHA | RMPX(2) | fz (mm/t) |
|||
| MM | EC080H12R05CF-7T05 | 8.00 | 7 | 12.00 | 0.50 | T05 | 7.70 | 18.00 | 36.0 | 3.0 | • | 0.03-0.10 |
| MM | EC100H15R05CF-7T06 | 10.00 | 7 | 15.00 | 0.50 | T06 | 9.60 | 22.00 | 36.0 | 3.0 | • | 0.04-0.10 |
| MM | EC120H18R05CF-7T08 | 12.00 | 7 | 18.00 | 0.50 | T08 | 11.70 | 27.00 | 36.0 | 3.0 | • | 0.04-0.10 |
| MM | EC160H24R08CF-9T10 | 16.00 | 9 | 24.00 | 0.80 | T10 | 15.30 | 33.50 | 36.0 | 1.0 | • | 0.05-0.10 |
| MM | EC200H30R10CF-9T12 | 20.00 | 9 | 30.00 | 1.00 | T12 | 18.45 | 41.00 | 36.0 | 1.0 | • | 0.05-0.10 |
| MM | EC250H37R10CF-9T15 | 25.00 | 9 | 37.00 | 1.00 | T15 | 23.90 | 52.50 | 36.0 | 1.0 | • | 0.05-0.10 |
* 不需润滑螺纹连接部位
（1）有效齿数
（2）最大坡走铣角度
MM EC-CF-Z4-1.5xD
长径比为1.5xD的可换式变形金刚铣刀头
用于粗铣加工及精加工
| 型号 | 尺寸 | IC908 | 推荐切削参数 | |||||||
| DC | NOF(1) | APMX | RE | THSZMS | DCONMS | LF | FHA | fz (mm/t) |
||
| MM EC080H12R05CF-4T05 | 8.00 | 4 | 12.00 | 0.50 | T05 | 7.70 | 18.00 | 46.5 | • | 0.03-0.09 |
| MM EC100H15R05CF-4T06 | 10.00 | 4 | 15.00 | 0.50 | T06 | 9.60 | 22.00 | 46.5 | • | 0.03-0.10 |
| MM EC120H18R05CF-4T08 | 12.00 | 4 | 18.00 | 0.50 | T08 | 11.70 | 27.00 | 46.5 | • | 0.04-0.11 |
| MM EC160H24R05CF-4T10 | 16.00 | 4 | 24.00 | 0.50 | T10 | 15.30 | 33.50 | 46.5 | • | 0.05-0.13 |
| MM EC200H30R05CF-4T12 | 20.00 | 4 | 30.00 | 0.50 | T12 | 18.45 | 41.00 | 46.5 | • | 0.05-0.17 |
| MM EC250H37R05CF-4T15 | 25.00 | 4 | 37.00 | 0.50 | T15 | 23.90 | 52.50 | 46.5 | • | 0.06-0.17 |
*不需润滑螺纹连接部位
(1)有效齿数
MM ERS-1.5xD
长径比为1.5xD的可换式变形金刚铣刀头
实现快速金属切削
| 型号 | 尺寸 | IC908 | 推荐切削参数 | |||||||||
| DC | NOF(1) | APMX | CHW | THSZMS | DCONMS | LF | FHA | RMPX(2) | fz (mm/t) |
|||
| MM | ERS080B12-4T05 | 8.00 | 4 | 12.00 | 0.25 | T05 | 7.70 | 18.00 | 46.0 | 90.0 | • | 0.03-0.08 |
| MM | ERS100B15-4T06 | 10.00 | 4 | 15.00 | 0.30 | T06 | 9.60 | 22.00 | 46.0 | 90.0 | • | 0.03-0.09 |
| MM | ERS120B18-4T08 | 12.00 | 4 | 18.00 | 0.35 | T08 | 11.70 | 27.00 | 46.0 | 90.0 | • | 0.04-0.10 |
| MM | ERS160B24-5T10 | 16.00 | 5 | 24.00 | 0.40 | T10 | 15.30 | 33.50 | 40.0 | 7.0 | • | 0.04-0.10 |
| MM | ERS200B30-6T12 | 20.00 | 6 | 30.00 | 0.40 | T12 | 18.45 | 41.00 | 47.0 | 3.0 | • | 0.05-0.11 |
| MM | ERS250B37-6T15 | 25.00 | 6 | 37.00 | 0.50 | T15 | 23.90 | 52.50 | 47.0 | 3.0 | • | 0.05-0.11 |
*不需润滑螺纹连接部位
（1）有效齿数
（2）最大坡走铣角度
