商品详情

PDF数据手册

圆弧形铣刀片，用户模具工业仿形铣削及通用仿形加工。

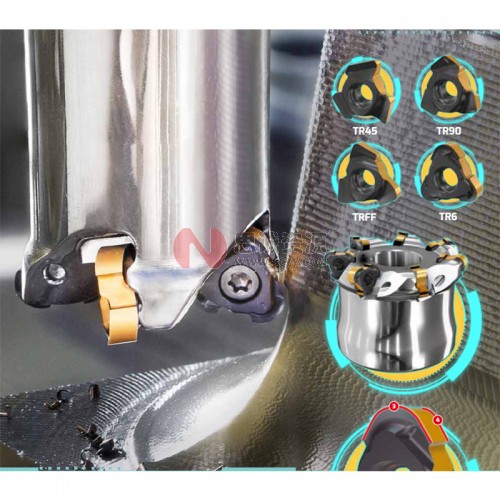

TR6 ER

多功能立铣刀，能夹持4种不同性状的刀片。

型号	DCX	DC	APMX	APMX_2(1)	RE	CICT(2)	LU	LH	DCONMS	BHTA	OAL	WT(3)	刀片
TR6 ER D16-50-2-C16-07	16.00	14.00	1.00	2.00	1.00	2	46.5	50.0	16.00	21.0	100.00	0.12	TR6 TNCU 070210
TR6 ER D20-60-4-C20-07	20.00	18.00	1.00	2.00	1.00	4	56.5	60.0	20.00	21.0	120.00	0.22	TR6 TNCU 070210
TR6 ER D25-70-5-C25-07	25.00	23.00	1.00	2.00	1.00	5	65.5	70.0	25.00	21.0	140.00	0.42	TR6 TNCU 070210
TR6 ER D32-80-6-C32-07	32.00	30.00	1.00	2.00	1.00	6	75.5	80.0	32.00	21.0	160.00	0.82	TR6 TNCU 070210
TR6 ER D25-70-3-C25-10	25.00	20.00	2.50	4.20	2.50	3	65.0	70.0	25.00	20.5	140.00	0.41	TR6 TNCU 100425
TR6 ER D32-80-4-C32-10	32.00	27.00	2.50	4.20	2.50	4	75.0	80.0	32.00	20.5	160.00	0.81	TR6 TNCU 100425

注：相关数据仅适用于夹持TR6 TNCU 070201及TR6 TNCU 100425刀片时，夹持其他刀尖圆角半径刀片、其他性状刀片时的数据参见下表。

（1）用于清根加工

（2）夹持刀片数

（3）刀具重量

备件

型号			夹紧螺钉	扳手
TR6	ER	D16-50-2-C16-07	SR M2.5X0.45-L6 IP7	IP-7/51
TR6	ER	D20-60-4-C20-07	SR M2.5X0.45-L6 IP7	IP-7/51
TR6	ER	D25-70-5-C25-07	SR M2.5X0.45-L6 IP7	IP-7/51
TR6	ER	D32-80-6-C32-07	SR M2.5X0.45-L6 IP7	IP-7/51
TR6	ER	D25-70-3-C25-10	SR 10508600	T-9/51
TR6	ER	D32-80-4-C32-10	SR 10508600	T-9/51

TR6 ER D16-50-2-C16-07	TR6 TNCU 070205	16.0	15.0	0.5	46.4	49.9	99.9	-	1.6	17.0
	TR6 TNMU 070215		13.0	1.5	45.6	50.1	100.1	-	2.4	21.0
	TRFF TXMT 0702		12.1	0.6	46.7	50.2	100.2	1.1	-	-
	TR90 TXMT 070204		-	2.5	46.8	50.3	100.3	1.6	-	-
TR6 ER D20-60-4-C20-07	TR6 TNCU 070205	20.0	19.0	0.5	56.4	59.9	119.9	-	1.6	17.0
	TR6 TNMU 070215		17.0	1.5	56.6	60.1	120.1	-	2.4	21.0
	TRFF TXMT 0702		16.1	0.6	56.7	60.2	120.2	0.8	-	-
	TR90 TXMT 070204		-	2.5	56.8	60.3	120.3	1.2	-	-
TR6 ER D25-70-5-C25-07	TR6 TNCU 070205	25.0	24.0	1.0	65.4	69.9	139.9	-	1.6	17.0
	TR6 TNMU 070215		22.0	1.5	65.6	70.1	140.1	-	2.4	21.0
	TRFF TXMT 0702		21.1	0.6	65.7	70.2	140.2	0.6	-	-
	TR90 TXMT 070204		-	2.5	65.8	70.3	140.3	0.9	-	-
TR6 ER D32-80-6-C32-07	TR6 TNCU 070205	32.0	31.0	0.5	75.4	79.9	159.9	-	1.6	17.0
	TR6 TNMU 070215		29.0	1.5	75.6	80.1	160.1	-	2.4	21.0
	TRFF TXMT 0702		28.1	0.6	75.7	80.2	160.2	0.4	-	-
	TR90 TXMT 070204		-	2.5	75.8	80.3	160.3	0.7	-	-
TR6 ER D25-70-3-C25-10	TR6 TNCU 100405	25	24.0	0.5	64.5	69.5	139.5	-	1.8	17.5
	TR6 TNCU 100410		23.0	1.0	64.6	69.6	139.7	-	2.3	20.5
	TR6 TNCU/MU 100415		22.0	1.5	64.76	69.76	139.76	-	2.7
	TR6 TNCU 100420		21.0	2.0	64.9	69.9	139.9	-	3.5
	TR6 TNCU 100430		19.0	3	65.12	70.12	140.12	-	4.5
	TRFF TXMT 1004		19.0	0.8	65.2	70.2	140.2	1.7	-
	TR90 TXMT 100408		-	4	64.91	69.91	139.91	1.6	-
	TR45 TXMT 1004	26.8	20.6	3	65.12	70.12	140.12	1.4	-
TR6 ER D32-80-4-C32-10	TR6 TNCU 100405	32	31.0	0.5	74.5	79.5	159.5	-	1.8	17.5
	TR6 TNCU 100410		30.0	1.0	74.6	79.7	159.6	-	2.3	20.5
	TR6 TNCU/MU 100415		29.0	1.5	76.76	79.76	159.76	-	2.7
	TR6 TNCU 100420		28.0	2.0	74.9	79.9	159.9	-	3.5
	TR6 TNCU 100430		26.0	3	75.12	80.12	160.12	-	4.5
	TRFF TXMT 1004		26.0	0.8	75.2	80.2	160.2	1.2	-
	TR90 TXMT 100408		-	4	74.91	79.91	159.91	1.2	-
	TR45 TXMT 1004	33.8	27.6	3	75.12	80.12	160.12	1	-

（1）最大坡走铣角度

TR6 ER-M

FLEXFIT模块螺纹连接式多功能立铣刀

能夹持4种不同性状的刀片

型号	DCX	DC	APMX	APMX_2(1)	RE	CICT(2)	LF	DCONMS	THSZMS	BHTA	OAL	WT(3)	刀片
TR6 ER D16/0.63-2-M08-07	16	14	1	2	1	2	20	13	M08	21	37.5	0.03	TR6 TNCU 070210
TR6 ER D25/0.98-5-M12-07	25	23	1	2	1	5	30	21	M12	21	52	0.08	TR6 TNCU 070210
TR6 ER D32/1.26-6-M16-07	32	30	1	2	1	6	35	29	M16	21	60	0.18	TR6 TNCU 070210
TR6 ER D35/1.38-6-M16-07	35	33	1	2	1	6	35	29	M16	21	60	0.19	TR6 TNCU 070210
TR6 ER D25/0.98-3-M12-10	25	20	2.5	4.2	2.5	3	35	21	M12	20.5	57	0.06	TR6 TNCU 100425
TR6 ER D35/1.38-5-M16-10	35	30	2.5	4.2	2.5	5	35	29	M16	20.5	57	0.18	TR6 TNCU 100425

注：相关数据仅适用于夹持TR6 TNCU 080201及TR6 TNCU 100425刀片时，夹持其他刀尖圆角半径刀片、其他性状刀片时的数据参见下表

（1）用于清根加工

（2）夹持刀片数

（3）刀具重量

备件

型号			夹紧螺钉	扳手
TR6	ER	D16/0.63-2-M08-07	SR M2.5X0.45-L6 IP7	IP-7/51
TR6	ER	D25/0.98-5-M12-07	SR M2.5X0.45-L6 IP7	IP-7/51
TR6	ER	D32/1.26-6-M16-07	SR M2.5X0.45-L6 IP7	IP-7/51
TR6	ER	D35/1.38-6-M16-07	SR M2.5X0.45-L6 IP7	IP-7/51
TR6	ER	D25/0.98-3-M12-10	SR 10508600	T-9/51
TR6	ER	D35/1.38-5-M16-10	SR 10508600	T-9/51

								用于清根加工
铣刀	刀片	DCX	DC	APMX	LF	OAL	RMPX	APMX_2	BHTA
TR6 ER D16/0.63-2-M08-07	TR6 TNCU 070205	16.0	15.0	0.5	24.9	42.4	-	1.6	17.0
	TR6 TNMU 070215		13.0	1.5	25.1	42.6	-	2.4	21.0
	TRFF TXMT 0702		12.1	0.6	25.2	47.2	1.1	-	-
	TR90 TXMT 070204		-	2.5	25.3	42.8	1.6	-	-
TR6 ER D20/0.78-4-M10-07	TR6 TNCU 070205	20.0	19.0	0.5	26.9	46.9	-	1.6	17.0
	TR6 TNMU 070215		17.0	1.5	27.1	47.1	-	2.4	21.0
	TRFF TXMT 0702		16.1	0.6	27.2	47.2	0.8	-	-
	TR90 TXMT 070204		-	2.5	27.3	47.3	1.2	-	-
TR6 ER D25/0.98-5-M12-07	TR6 TNCU 070205	25	24.0	0.5	29.9	51.9	-	1.6	17.0
	TR6 TNMU 070215		22.0	1.5	30.1	52.1	-	2.4	21.0
	TRFF TXMT 0702		21.1	0.6	30.2	52.2	0.6	-	-
	TR90 TXMT 070204		-	2.5	30.3	52.3	0.9	-	-
TR6 ER D32/1.26-6-M16-07	TR6 TNCU 070205	32.0	31.0	0.5	32.9	57.9	-	1.6	17.0
	TR6 TNMU 070215		29.0	1.5	33.1	58.1	-	2.4	21.0
	TRFF TXMT 0702		28.1	0.6	33.2	58.2	0.4	-	-
	TR90 TXMT 070204		-	2.5	33.3	58.3	0.7	-	-
TR6 ER D35/1.38-6-M16-07	TR6 TNCU 070205	35	34	0.5	32.9	57.9	-	1.6	17
	TR6 TNMU 070215		32	1.5	33.1	58.1	-	2.4	21
	TRFF TXMT 0702		31.1	0.6	33.2	58.2	0.4	-	-
	TR90 TXMT 070204		-	2.5	33.3	58.3	0.4	-	-
TR6 ER D25/0.98-3-M12-10	TR6 TNCU 100405	25	24	0.5	24.52	46.52	-	1.8 17.5	17.5
	TR6 TNCU 100410		23	1	24.64	46.64	-	2.3	20.5
	TR6 TNCU/MU 100415		22	1.5	24.76	46.76	-	2.7
	TR6 TNCU 100420		21	2	24.88	46.88	-	3.5
	TR6 TNCU 100430		19	3	25.12	47.12	-	4.5
	TRFF TXMT 1004		20.6	0.8	25.15	47.15	1.7
	TR90 TXMT 100408		-	4	24.91	46.91	1.6	-
	TR45 TXMT 1004	26.8	20.6	3	25.12	47.12	1.4	-
TR6 ER D32/1.26-4-M16-10	TR6 TNCU 100405	32	31	0.5	34.52	59.52	-	1.8	17.5
	TR6 TNCU 100410		30	1	34.64	59.64	-	2.3	20.5
	TR6 TNCU/MU 100415		29	1.5	34.76	59.76	-	2.7
	TR6 TNCU 100420		28	2	34.88	59.88	-	3.5
	TR6 TNCU 100430		26	3	35.12	60.12	-	4.5
	TRFF TXMT 1004		27.6	0.8	35.15	60.15	1.2	-
	TR90 TXMT 100408		-	4	34.91	59.91	1.1	-
	TR45 TXMT 1004	33.8	27.6	3	35.12	60.12	0.9	-
TR6 ER D35/1.38-5-M16-10	TR6 TNCU 100405	35	34	0.5	34.52	59.52	-	1.8	17.5
	TR6 TNCU 100410		33	1	34.64	59.64	-	2.3	20.5
	TR6 TNCU/MU 100415		32	1.5	34.76	59.76	-	2.7
	TR6 TNCU 100420		31	2	34.88	59.88	-	3.5
	TR6 TNCU 100430		29	3	35.12	60.12	-	4.5
	TRFF TXMT 1004		30.6	0.8	35.15	60.15	1.2	-
	TR90 TXMT 100408		-	4	34.91	59.91	1.1	-
	TR45 TXMT 1004	36.8	30.6	3	35.12	60.12	0.9	-

TR6 FR

多功能面铣刀，能夹持4种不同性状的刀片

型号	DCX	DC	APMX	APMX_2(1)	RE	CICT(2)	DCONMS	心轴类型	DHUB	BHTA	OAL	WT(3)	刀片
TR6 FR D40-06-16-10	40.00	35.00	2.50	4.20	2.50	6	16.00	A	32.00	20.5	37.00	0.14	TR6 TNCU 100425
TR6 FR D42-06-16-10	42.00	37.00	2.50	4.20	2.50	6	16.00	A	32.00	20.5	37.00	0.15	TR6 TNCU 100425
TR6 FR D50-07-22-10	50.00	45.00	2.50	4.20	2.50	7	22.00	A	47.00	20.5	40.00	0.29	TR6 TNCU 100425
TR6 FR D52-07-22-10	52.00	47.00	2.50	4.20	2.50	7	22.00	A	47.00	20.5	40.00	0.33	TR6 TNCU 100425
TR6 FR D63-08-22-10	63.00	58.00	2.50	4.20	2.50	8	22.00	A	48.00	20.5	40.00	0.42	TR6 TNCU 100425
TR6 FR D66-08-22-10	66.00	61.00	2.50	4.20	2.50	8	22.00	A	48.00	20.5	40.00	0.46	TR6 TNCU 100425
TR6 FR D80-10-27-10	80.00	75.00	2.50	4.20	2.50	10	27.00	A	60.00	20.5	50.00	0.91	TR6 TNCU 100425

注：相关数据仅适用于夹持TR6 TNCU 100425刀片时，夹持其他刀尖圆角半径刀片、其它性状刀片时的数据参见下表。

（1）用于清根加工

（2）夹持刀片数

（3）刀具重量

备件

型号	Screw	Key	Screw 1
TR6 FR D40-06-16-10	SR 10508600	T-9/51	SR M8X25DIN912*
TR6 FR D42-06-16-10	SR 10508600	T-9/51	SR M8X25DIN912*
TR6 FR D50-07-22-10	SR 10508600	T-9/51	SR M10X25 DIN912
TR6 FR D52-07-22-10	SR 10508600	T-9/51	SR M10X25 DIN912
TR6 FR D63-08-22-10	SR 10508600	T-9/51	SR M10X25 DIN912
TR6 FR D66-08-22-10	SR 10508600	T-9/51	SR M10X25 DIN912
TR6 FR D80-10-27-10	SR 10508600	T-9/51	SR M12X30DIN912

*可选，需单独订购。

							用于清根加工
铣刀	Insert	DCX	DC	APMX	OAL	RMPX	APMX_2	BHTA
TR6 FR D40-06-16-10	TR6 TNCU 100405	40	39	0.5	36.52	-	1.8	17.5
	TR6 TNCU 100410		38	1	36.64	-	2.3	20.5
	TR6 TNCU/MU 100415		37	1.5	36.76	-	2.7
	TR6 TNCU 100420		36	2	36.88	-	3.5
	TR6 TNCU 100430		34	3	37.12	-	4.5
	TRFF TXMT 1004		34	0.8	37.15	0.9	-
	TR90 TXMT 100408		-	4	36.91	0.9	-
	TR45 TXMT 1004	41.8	35.6	3	37.12	0.7	-
TR6 FR D42-06-16-10	TR6 TNCU 100405	42	41	0.5	36.52	-	1.8	17.5
	TR6 TNCU 100410		40	1	36.64	-	2.3	20.5
	TR6 TNCU/MU 100415		39	1.5	36.76	-	2.7
	TR6 TNCU 100420		38	2	36.88	-	3.5
	TR6 TNCU 100430		36	3	37.12	-	4.5
	TRFF TXMT 1004		36	0.8	37.15	0.9	-
	TR90 TXMT 100408		-	4	36.91	0.9	-
	TR45 TXMT 1004	43.8	37.6	3	37.12	0.7	-
TR6 FR D50-07-22-10	TR6 TNCU 100405	50	49	0.5	39.52	-	1.8	17.5
	TR6 TNCU 100410		48	1	39.64	-	2.3	20.5
	TR6 TNCU/MU 100415		47	1.5	39.76	-	2.7
	TR6 TNCU 100420		46	2	39.88	-	3.5
	TR6 TNCU 100430		44	3	40.12	-	4.5
	TRFF TXMT 1004		44	0.8	40.15	0.7	-
	TR90 TXMT 100408		-	4	39.91	0.7	-
	TR45 TXMT 1004	51.8	45.6	3	40.12	0.6	-
TR6 FR D52-07-22-10	TR6 TNCU 100405	52	51	0.5	39.52	-	1.8	17.5
	TR6 TNCU 100410		50	1	39.64	-	2.3	20.5
	TR6 TNCU/MU 100415		49	1.5	39.76	-	2.7
	TR6 TNCU 100420		48	2	39.88	-	3.5
	TR6 TNCU 100430		46	3	40.12	-	4.5
	TRFF TXMT 1004		46	0.8	40.15	0.7	-
	TR90 TXMT 100408		-	4	39.91	0.7	-
	TR45 TXMT 1004	53.8	53.8	3	40.12	0.6	-
TR6 FR D63-08-22-10	TR6 TNCU 100405	63	62	0.5	39.52	-	1.8	17.5
	TR6 TNCU 100410		61	1	39.64	-	2.3	20.5
	TR6 TNCU/MU 100415		60	1.5	39.76	-	2.7
	TR6 TNCU 100420		59	2	39.88	-	3.5
	TR6 TNCU 100430		57	3	40.12	-	4.5
	TRFF TXMT 1004		57	0.8	40.15	0.5	-
	TR90 TXMT 100408		-	4	39.91	0.5	-
	TR45 TXMT 1004	64.8	58.6	3	40.12	0.4	-
TR6 FR D66-08-22-10	TR6 TNCU 100405	66	65	0.5	39.52	-	1.8	17.5
	TR6 TNCU 100410		64	1	39.64	-	2.3	20.5
	TR6 TNCU/MU 100415		63	1.5	39.76	-	2.7
	TR6 TNCU 100420		62	2	39.88	-	3.5
	TR6 TNCU 100430		60	3	40.12	-	4.5
	TRFF TXMT 1004		60	0.8	40.15	0.5	-
	TR90 TXMT 100408		-	4	39.91	0.5	-
	TR45 TXMT 1004	67.8	61.6	3	40.12	0.4	-
TR6 FR D80-10-27-10	TR6 TNCU 100405	80	79	0.5	49.52	-	1.8	17.5
	TR6 TNCU 100410		78	1	49.64	-	2.3	20.5
	TR6 TNCU/MU 100415		77	1.5	49.76	-	2.7
	TR6 TNCU 100420		76	2	49.88	-	3.5
	TR6 TNCU 100430		74	3	50.12	-	4.5
	TRFF TXMT 1004		74	0.8	50.15	0.4	-
	TR90 TXMT 100408		-	4	49.91	0.4	-
	TR45 TXMT 1004	81.8	75.6	3	50.12	0.3	-

TR6 TNCU/MU
带6个切削刃的双面刀片

刀尖圆角半径从0.5mm到3.0mm

型号		尺寸				韧性 ↔ 耐磨性				推荐切削参数
型号		RE	APMX	IC	S	IC882	IC830	IC808	IC908	ap (mm)	fz (mm/t)
TR6	TNCU 070205	0.50	0.50	5.30	2.80		•	•		0.20-0.50	0.10-0.30
TR6	TNCU 070210	1.00	1.00	5.30	2.80		•	•		0.20-1.00	0.10-0.30
TR6	TNMU 070215	1.50	1.50	5.30	2.80		•	•		0.20-1.50	0.10-0.30
TR6	TNCU 100405	0.50	0.50	7.30	4.20	•	•	•		0.20-0.50	0.10-0.30
TR6	TNCU 100410	1.00	1.00	7.30	4.20	•	•	•		0.20-1.00	0.10-0.30
TR6	TNCU 100415	1.50	1.50	7.30	4.20	•	•	•		0.20-1.50	0.10-0.30
TR6	TNMU 100415	1.50	1.50	7.30	4.20	•	•			0.20-1.50	0.10-0.30
TR6	TNCU 100420	2.00	2.00	7.30	4.20	•	•	•		0.20-2.00	0.10-0.30
TR6	TNCU 100425	2.50	2.50	7.30	4.20	•	•	•	•	0.20-2.50	0.10-0.30
TR6	TNCU 100430	3.00	3.00	7.30	4.20	•	•	•		0.20-3.00	0.10-0.30

TR90 TXMT
带3个切削刃的单面刀片

用于90°方肩铣及面铣加工

型号	尺寸				韧性 ↔ 耐磨性		推荐切削参数
型号	APMX	RE	IC	S	IC830	IC808	ap (mm)	fz (mm/t)
TR90 TXMT 070204	2.50	0.40	5.30	2.40	•	•	0.50-2.50	0.10-0.20
TR90 TXMT 100408	4.00	0.80	7.30	3.90	•	•	0.90-4.00	0.10-0.20

TRFF TXMT
带3个切削刃的单面刀片

用于大进给铣削

型号	尺寸						韧性↔耐磨性		推荐切削参数
型号	APMX	RE	Rg(1)	IC	S	KRINS(2)	IC830	IC808	ap (mm)	fz (mm/t)
TRFF TXMT 0702	0.60	0.50	1.00	5.30	2.40	18.0	•	•	0.20-0.60	0.50-0.80
TRFF TXMT 1004	0.80	0.70	1.40	7.30	3.90	17.0	•	•	0.20-0.80	0.70-1.20
