内径百分表使用方法

[原创内容] 发布于:2015-09-07 10:23:19 阅读:4388次 编辑:思诚市场部

内径百分表使用方法

内径百分表是将测头的直线位移变为指针的角位移的计量器具。用比较测量法完成测量,用于不同孔径的尺寸及其形状误差的测量。

使用前检查

1. 检查表头的相互作用和稳定性。

2. 检查活动测头和可换测头表面光洁,连接稳固。

读数方法

测量孔径,孔轴向的最小尺寸为其直径,测量平面间的尺寸,任意方向内

均最小的尺寸为平面间的测量尺寸。

百分表测量读数加上零位尺寸即为测量数据。

正确使用

1. 把百分表插入量表直管轴孔中,压缩百分表一圈,紧固。

2. 选取并安装可换测头,紧固。

3. 测量时手握隔热装置。

4. 根据被测尺寸调整零位。

用已知尺寸的环规或平行平面(千分尺)调整零位,以孔轴向的最小尺寸

或平面间任意方向内均最小的尺寸对0位,然后反复测量同一位置2-3次后检查指针是否仍与0线对齐,如不齐则重调。

为读数方便,可用整数来定零位位置。

5. 测量时,摆动内径百分表,找到轴向平面的最小尺寸(转折点)来读数。

6. 测杆、测头、百分表等配套使用,不要与其他表混用。

维护与保养

1. 远离液体,不使冷却液、切削液、水或油与内径表接触。

2. 在不使用时,要摘下百分表,使表解除其所有负荷,让测量杆处于自由状

态。

3. 成套保存于盒内,避免丢失与混用。

内径百分表使用方法图解

内径百分表用来测量圆柱孔,它附有成套的可调测量头,使用前必须先进行组合和校对零位,如图1所示。

内径百分表使用方法

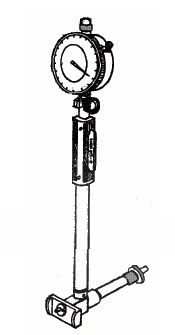

图1 内径百分表

组合时,将百分表装入连杆内,使小指针指在0~1 的位置上,长针和连杆轴线重合,刻度盘上的字应垂直向下,以便于测量时观察,装好后应予紧固。粗加工时,最好先用游标卡尺或内卡钳测量。因内径百分表同其它精密量具一样属贵重仪器,其好坏与精确直接影响到工件的加工精度和其使用寿命。粗加工时工件加工表面粗糙不平而测量不准确,也使测头易磨损。因此,须加以爱护和保养,精加工时再进行测量。

测量前应根据被测孔径大小用外径百分尺调整好尺寸后才能使用,如图2所示。在调整尺寸时,正确选用可换测头的长度及其伸出距离,应使被测尺寸在活动测头总移动量的中间位置。

内径百分表使用方法

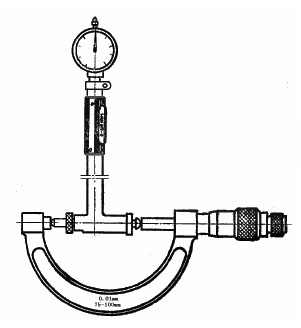

图2 用外径百分尺调整尺寸

测量时,连杆中心线应与工件中心线平行,不得歪斜,同时应在圆周上多测几个点,找出孔径的实际尺寸,看是否在公差范围以内。图3所示。

内径百分表使用方法

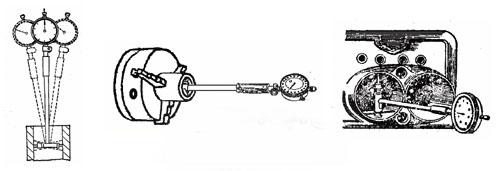

图3 内径百分表的使用方法

内径百分表使用方法视频

内径百分表的使用方法信息由思诚资源网提供,杠杆百分表首选思诚资源网。
