电磁吸盘控制器的结构原理及故障处理方法

[原创内容] 发布于:2018-10-17 09:20:51 阅读:14015次 编辑:思诚市场部

概述

电磁吸盘控制器又称充退磁控制器,一般配套机床使用,起到对电磁吸盘充退磁的作用,可根据电磁吸盘功率的大小进行制作相应功率大小的控制器,在我国范围内,可以分为电路板结构和插件结构两种.电路板结构的控制器具有轻巧便挟的特点,电压可调.插件结构的控制器主要有变压器,接触器,时间控制器等组装而成,具有结实耐用易维修等特点.二者都可对电磁吸盘进行控制充退磁,可以根据相应的特点进行选择.由降压整流电路、转换开关和欠电流保护电路组成。

电磁吸盘控制器的原理及故障处理方法

电磁吸盘控制器使用说明:

一、 电磁吸盘控制器适用范围

本整流控制器适用于额定功率以下的各种电磁吸盘的控制。

二、电磁吸盘控制器技术参数

输入电压:交流380V

输出电压:直流110V

机床联控:具有机床与电磁吸盘控制线路的联锁装置。

输出信号:具有输出电流表和信号灯的指示。

充退磁能达到最佳效果,一般工件能够完全退磁、合金及含碳较高的工件退磁后剩磁极小。

三、 电磁吸盘控制器工作原理

交流电压380V经变压器降压后,经过整流器整流变成110V直流后经控制装置进入吸盘此时吸盘被充磁,退磁时通入反向电压线路,控制器达到退磁功能。

电磁吸盘控制器原理图

电磁吸盘控制器的原理及故障处理方法

四、 电磁吸盘控制器使用方法

将开关打开指示灯(红灯)亮,表示整流控制器电源接通,电压表上有输出电压指示;按下绿按钮指示灯(绿灯)亮,电流表上有工作电流指示。此时吸盘通电有磁,主机联锁线路接通主机,机床可以启动开始工作,工作完毕后按下红按钮(绿灯灭),吸盘退磁,放开按钮,控制器内继电器延时2-3秒后退磁结束。

五、 电磁吸盘控制器安装方法

本控制器四芯插座:插头两色(红色)引线为主机控制线,串接于主机控制部分的公共线上,插头两色(绿色)为输入380V电源线。

本控制器三芯插座:插头两色(绿色)接通电磁吸盘两端,插头(红色)为接地线。

电磁吸盘控制器故障处理办法

一、电磁吸盘控制器上电烧保险

1.1断电检查外部接线是否正确

1.2检查磁盘对地(外壳)绝缘电阻应不低于1MΩ

1.3检查磁盘有无短路

1.4检查输入电压是否符合技术要求

1.5所用磁盘与控制器规格是否相符

二、电磁吸盘控制器上电炸压敏,爆电容

2.1断电检查外部接线是否正确

2.2检查输入电压是否符合技术要求

三、电磁吸盘控制器无输出,过流指示灯亮

3.1确认1.1~1.4正确无误

3.2检查W2是否调至最大,若是,调至中间位置,再上电,根据需要将W2调至合适位置

3.3必要时可在控制器输入端加接隔离变压器

四、电磁吸盘控制器输出时有时无

4.1观察无输出时过流灯是否亮,若是,检查3.1~3.2各项

4.2断电检查控制器接线是否牢靠

4.3检查磁盘接线是否可靠

4.4检查磁盘线圈有无接触不良

五、电磁吸盘控制器有输出但主机磨头不转

5.1检查连锁触点是否正确串入主机磨头控制回路

5.2按四/3.6.1~3.6.2节正确调节W5,W6电位器

六、电磁吸盘控制器保险管,压敏电阻均正常,但充退磁无输出

6.1断电检查外部接线是否正确

6.2检查外接电位器是否调至最小位置,若是,将其调至中间位置,再上电,按需要将外接电位器调至合适位置

6.3检查W2电位器是否调至最小,若是,将W2调至中间位置,拆除外接电位器,上电,再按需要将W2调至合适位置(1#,2#输出不要超过DC110V)

6.4以上三条无误状态下,则断开输出端负载及外接调节电位器,确保状态转换

开关工作正常,输入端上电,延迟约1.5S后,按以下要求测试,若符合下述情况,即可判断充退磁控制器正常。

6.4.1用万用表(DC20V档)测5#与10#之间的电压约为15V左右。

6.4.2将开关置"充磁"档用万用表(DC500V档),测1#、2#之间输出电压(端子1#为负)应为输入电压的1.4倍左右;将开关置"停磁"档,输出电压应为零。将开关置"退磁"档,输出电压应正反向振荡(幅值同充磁电压),经过3~18S后归零。

在绘制和识读电磁吸盘电器控制线路图时应该遵照以下原则:

1、电磁吸盘原理图绘制一样平常分电源电路、主电路、控制电路、信号电路及照明电路绘制。

主电路是指受电的动力装置及掩护电器,它议决的是电磁吸盘的事情电流,电流较大。主电路要垂直电源电路画在原理图的左侧。

控制电路是控诉制主电路事景况态的电路。信号电路是指表现主电路事景况态的电路。照明电路是指实现电磁吸盘磨削机床配置局部照明的电路。这些电路议决的电流都较小,画原理图时,控制电路、信号电路、照明电路要跨接在两相电源线之间,依次垂直画在主电路的右侧,且电路中的耗能元件如打仗器和断电器的线圈、信号灯、照明灯等 要画在电路的下方,而电器的触头画在耗能元件上方。

2、原理图中,各电磁吸盘的触头位置都按电路未通电或电器未受外力作用时的常态位置画出。分析原理时,应从触头的常态位置出发。

3、原理图中,各电器元件不画实际的外形图,而接纳国家划定的统一国标标记画出。

4、原理图中,同一电磁吸盘的各元件不按它们的实际位置画在一起,而是按其在线路中所起作用画在差异电路中,但它们的举措却是相互联系关系的,必须标以雷同的文字标记。

别的,在电磁吸盘原理图中,对有直接电讨论的交错导线连接点,要用小黑圆点表现,无直接电讨论的交错导线连接点则不画小黑圆点。还要过细电磁吸盘电源的电路画成水平线,直流电源则正端在上、负端在下画出。电源开关要水平画出。

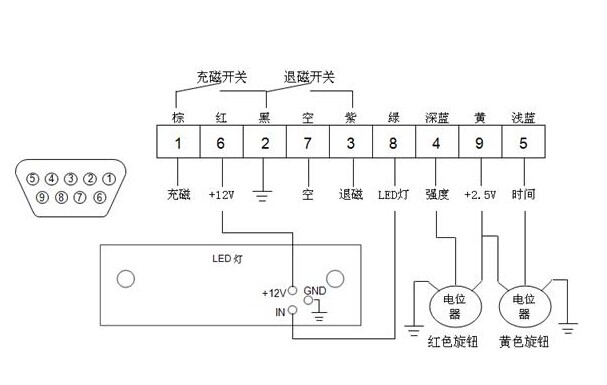

电磁吸盘控制器电路图

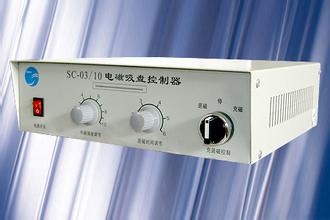

电磁吸盘控制器

电磁吸盘观察电路图的基本步骤

1、阅读设备说明书

2、看图纸说明

3、看系统图
