电控永磁吸盘原理
永磁吸盘是利用磁通的连续性原理及磁场的叠加原理设计的,永磁吸盘的磁路设计成多个磁系,通过磁系的相对运动,实现工作磁极面上磁场强度的相加或相消,从而达到吸持和卸载的目的。

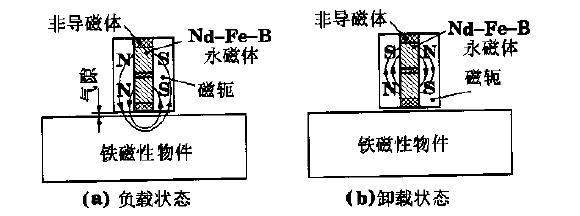

其工作原理如上图所示,当永磁吸盘磁极处于图(a)状态时,磁力线从磁体的N极出来,通过磁轭,经过铁磁性工件,再回到磁轭进入磁体的S极。这样,就能把工件牢牢地吸在永磁吸盘的工作极面上。当磁极处于图(b)状态时,磁力线不到永磁吸盘的工作极面,就在永磁吸盘内部组成磁路的闭合回路,几乎没有磁力线从永磁吸盘的工作极面上出来,所以对工件不会产生吸力,就能顺利实现卸载。
