百分表检定仪
百分表检定仪概述
百分表是一种精度较高的比较量具，它只能测出相对数值，不能测出绝对数值，主要用于测量形状和位置误差，也可用于机床上安装工件时的精密找正。百分表检定仪就是用来测量百分表准确度的仪器。
百分表检定仪发展历史
由于光电子技术的发展，百分表检定仪已经最初的机械式，发展成为摄像式全自动的傻瓜机型。
具体说来，百分表检定仪的发展 经过了以下几个阶段
第一代，机械式，20世纪50年代，手动
通过手工旋转手轮或微分筒等产生标准位移，经由一定的方式使指示表指针产生角位移，操作人员用眼睛读取数值，并采用手工记录，最后再进行计算得出检测结果的方法。
典型产品：BJ-3型百分表检定仪 天津、佛山、苏州等。
特 点：手工操作，眼睛读数，手工记录，人工计算。
第二代，数控式，20世纪80年代，半自动
通过步进电机驱动标准螺纹丝杆产生位移，推动指示表指针产生角位移，操作人员用眼睛观察指示表，当指针偏转到检定点位置时采样标准丝杆的实际位移量，最后通过微处理器计算得出检测结果的方法
典型产品： SZJ 数控指示表检定仪 无锡景达数控
特 点：眼睛观察判断，手工采样，罗纹丝杠作为标准位移，自动处理数据，属于“反检法”
第三代，光栅式，20世纪90年代，半自动
通过手工或电机驱动光栅产生位移，推动指示表指针产生角位移，操作人员用眼睛观察指示表，当指针偏转到检定点位置时采样光栅的实际位移量，最后通过微处理器（或计算机）计算得出检测结果的方法。
典型产品：SZJ-G系列指示表检定仪 ZJ/BJ-G系列指示表检定仪 SJ光栅式指示表检定仪 GZJ光栅式指示表检定仪 DS光栅式指示表检定仪 无锡景达数控 深圳中图仪器 郑州三同 北京德尚
特点：眼睛观察判断，手工采样，光栅作为标准位移，自动处理数据，属于“反检法”
第四代，摄像式，21世纪初，全自动
高速电脑在接受“开始检定”命令后，向控制箱的微处理器发出驱动命令，侍服电机驱动光栅和被检指示表产生位移，图象识别系统拍摄表盘图象并识别出每个检定点的指针读数，该识别结果同光栅测量的标准位移比较，得出指示表的各项示值误差，形成检定记录和结果，并及时打印出来。
典型产品：SJ2000指示表全自动检定仪。 深圳中图仪器
特点：在第三代基础上引入图像处理技术（CCD，机器视觉），全真模拟人眼读表的示值。装好被检表，在电脑上选择表的类型后，点击电脑，一切自动完成。
百分表检定仪检定规程
百分表检定项目和要求
1、外观
百分表的各部分不应有碰伤、锈蚀、划痕、脱漆、毛刺等外观缺陷，表蒙应透明洁净，不应有气泡和磨毛现象，表盘刻线应清晰、平直、不应有断线和目视可见的粗细不匀；使用中的百分表允许有不影响使用的外观缺陷。
2、各部分的相互作用
百分表的总行程超过工作行程应不少于0.1mm，测杆移动及指针转动应平稳、灵活、指针安装应牢固可靠；百分表装夹后测杆能灵活移动，调零装置应平稳可靠，扭转测杆、示值变化不应超过1/2分度值。
3、指针与表盘的相互位置
在自由状态下，指针应位于测杆轴线左侧上方60度—90度内，指针尖端应盖过刻度盘短线长度的30—80%；指针尖端到刻度盘之间的距离不大于1mm；指针尖端与刻线方向一致，不得有目力可见的偏针。
4、测力
百分表的测力不得超过1.5牛顿，单向行程测力变化不大于0.5牛顿，同一点正反行程上测力落差不大于0.4牛顿。
5、测杆径向受力对示值的变化
垂直于测杆加力1.5牛顿，百分表示值变化小于3um为0级，变化小于5um为 1级。
6、示值变化、回程误差
受检点示值变化小于3um为0级，小于5um大于3um为1级，回程误差小于3um 为0级，3～5um为1级。

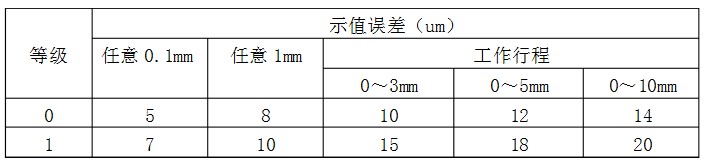

7、示值误差
百分表检测仪检定方法
1、百分表外观，各部分相互作用、指针与表盘的位置的检定。用试验和目力观察。
2、示值误差和回程误差的检定 百分表全行程的示值误差是指检定正反向行程时，各受检点误差的最大与最小值的代数差，任意一转内的示值误差是指该转内正向行程和反向行程各受检点误差的最大值与最小值的代数差，每一受检点上正向和反向行程误差的代数差，即为该点的回程误差，取各受控点回程误差的最大值，作为受控百分表的回程误差。
3、示值变动性检定
示值变动是指在外界条件不变的情况下，对同一尺寸重复测量所得结果的最大差值，检定方法是：将百分表安装在刚性支架上，使测量杆的轴线垂直于刚性平台，分别在测量范围内的始点、中点、终点三个位置，以正常快速拨动测量杆，重复测量不少于5次，各受检点位置上最大与最小示值误差为各位置的示值变化，三个位置上示值变化最大者，即为百分表的示值变化。
4、测杆径向各受力对示值影响的检定
测杆径向受力所引起的示值变化，检定时，将被检百分表装在臂架上，分别将 测杆压缩在工作行程的始端、中间和未端三个位置上，然后在测杆垂线方向上 加压，由百分表读出三个位置上最大与最小示值之差，取三个差值中最大者作 为测杆径向受力引起的示值变化。
5、测力的检定
测力可在测力检定仪上检定。将百分表可靠地安装在可调臂上，测量百分表行程范围的起点、中点和终点三个位置上的测力值，然后继续压缩测量杆使之超过工作行程终点后，再按相反方向返回到起点，测得起点、中点和终点三个位置的测
力值。正行程中的最大测力值即为百分表的最大测力，正行程中的最大测力值与最小测力之差即为百分表的测力变化值,得出各点的正反行程测力之差，取其最大值为百分表的测力差。
百分表检测仪检定规则
1、进厂百分表经检定后才能投入使用。
2、在使用的百分表要按照《量值传递及检测设备检定周期及计划》的规定进行检
定和保养。
