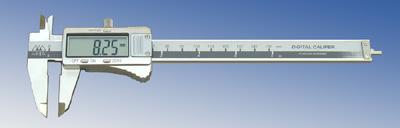

数显游标卡尺

数显游标卡尺概述

数显游标卡尺，是以数字显示测量示值的长度测量工具，是一种测量长度、内外径的仪器。数显游标卡尺采用光栅、容栅等测量系统。

数显游标卡尺原理

利用电子测量,数字显示的原理,对两测量面相对移动分隔的距离进行读数测量的器具,它是机-电-光一体化的产品.它在尺身上已经没有刻度值作为读数的依据, 它有三部分组成, a.机械尺身b.定栅尺c.电子部件, 机械尺身是利用游标尺的尺身结构.其一共有四种类型:

Ⅰ型数显卡尺除了显示方式不同以外,其余同游标尺一样,

Ⅱ型卡尺没有深度测量杆.

Ⅲ型数显卡尺和Ⅳ型数显卡尺都在外测量爪上做了专业的改变,根据不同测量的要求,改娈了外量爪的形状

Ⅳ型数显卡尺同Ⅲ型相比没有了内测量爪。

数显游标卡尺型号

数显游标卡尺主要用途

主要用于测量纸张、皮革、橡胶、织物及各种金属板材、塑料板等的厚度。

数显游标卡尺主要技术指标

测量范围   分度值   测量深度范围   备注

0～150       0.01   0～150         表盘：指针

0～150       0.01   0～150         数显：可转英制

数显游标卡尺性能特点

1、具有测量内径、外径、深度、台阶四种功能。

2、采用不锈钢或优质碳素钢材料.

3、刻线面无光泽镀铬,激光刻线或镀黑铬照相刻线.

数显游标卡尺使用说明

1、使用前,松开尺框上紧固螺钉,将尺框平稳拉开,用布将测量面,导向面擦干净.

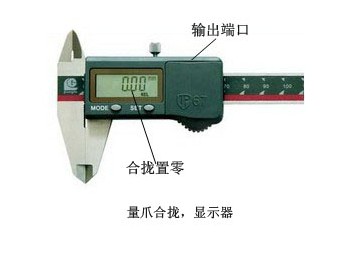

2、检查"零"位:轻推尺框,使卡尺两个量爪测量面合并,观察游标"零"刻线与尺身"零" 刻线应对齐,游标尾刻线与尺身相应刻线应对齐.否则,应送计量室或有关部门调整.

3、测量外径尺寸时,应将两外测量面与被测表面相贴合.

4、测量内孔尺寸时,量爪应在孔的直径方向上测量.

5、测量深度尺寸时,应使深度尺杆与被测工件底面相垂直.

数显游标卡尺注意事项

1、不要把卡尺当作卡钳或螺丝板手用或把量爪的尖端用作划线工具、圆规等.

2、移动尺框和微动装置时应松开紧固螺钉.

3、带深度尺的卡尺用完后要合并量爪。否则较细的深度尺露在外边容易变形甚至折断。卡尺使用完毕必须擦净上油,放回到卡尺盒内(或袋内).不要将卡尺放在磁性物体上.发现卡尺带有磁性,应及时退磁后方可使用.

数显游标卡尺常见问题

数显卡尺的常见问题：容易数乱

很多用户反应：数显卡尺不耐用，用不了几天就“坏”了，这里说的“坏”是因为操作者手上的汗水、油污及切削液等液体沾到卡尺表面上，影响了容栅传感器信号的正常传递。其实尺本身没坏，只是暂时失去了功效！

容易数乱

数显卡尺为何容易数乱？这个还得从卡尺的工作原理来解释，目前国内的卡尺都是使用容栅传感器，是利用电容的耦合方式将机械位移量转变成为电信号，该电信号进入电子电路后，再经过一系列变换和运算后显示出机械位移量的大小。如果现场有水、切削液等液体，溅到卡尺上，甚至使用者手上的汗液沾到卡尺尺面上，都会成为屏蔽卡尺电信号传递的主要原因，使容栅传感器不能正常工作，从而造成显示混乱。

数显游标卡尺问题解决方法

如果发生了这一显示混乱现象，可用无水酒精，取2-3小团棉花，用一小团棉花沾湿无水酒精，轻轻拧干，来回擦拭卡尺的刻度膜后丢掉，再取一小团棉花沾湿无水酒精，轻轻拧一小滴（注意不要滴太多，否则液体会进入电子组件造成其他问题！）在卡尺的刻度膜上，来回拉动卡尺（目的是把与刻度膜紧密接触的显示组件线路板所粘的屏蔽物体也去掉），然后轻轻拧干刚才的棉花后，反复擦拭卡尺的刻度膜即可。通过这个方法基本可以解决数显卡尺数乱的问题。

数显游标卡尺的优势

1、节约人力，提高效率

用于直接连接检测仪器进行自动数据采集（如数显卡尺、百分表、高度计、测厚仪、电子称、拉力计、深度游标卡尺等），无需操作人员手工记录数据，节约人力成本；

2、连接多个仪器

数据采集仪配置两个串口，可以同时连接两个仪器进行同时自动测量；

3、方便数据分析

测量数据自动保存在系统的存储卡中，用户可以使用USB导出数据文件，以进行相关的分析，用户也可通过网络直接获取测量的数据；

4、报警及防错

软件具备丰富功能，容易操作使用，对于超过规格标准的情况，系统将以声音及颜色进行报警；

5、移动测量

支持移动测量，可由操作人员在现场移动操作，进行产品的质量检测；

6、支持手工录入

支持手工录入，与传统的纸张记录模式相比较，避免人工二次录入，节约人力成本；

数显游标卡尺精度

数显卡尺是一种采用容栅、磁栅等测量系统，以数字显示测量示值的长度测量工具。常用的分辨率为0.01mm，允许误差为±0.03mm/150mm。也有分辨率为0.005mm的高精度数显卡尺，允许误差为±0.015mm/150mm。数显类卡尺读数直观、清晰，测量效率较高。

如果从分辨率来讲，刻划式和附表式为0.05mm,0.02mm 数显式为0.01mm.

如果从卡尺精度来讲，前者为±0.03mm,后者为±0.02mm,这与卡尺的原理有关！

相对来说,对不经常使用卡尺的人还是用游标卡尺较好;因数显卡尺较灵敏,不经常使用卡尺的人不易测量准确。

数显游标卡尺相对于传统的游标卡的优缺点

1.优点

第一，具有数字显示功能，能极大的避免人眼的观测问题造成的读数不准；

第二，具有英制公制转换功能，能极大的节省我们在测量过程中的换算时间；

第三，少部分游标卡尺还具有读数锁定功能，方便我们测量；

       这些都是传统的游标卡尺所不能比拟的优势；

2、不过传统游标卡尺也并非一无是处，因为数显游标卡尺也并不是尽善尽美的。一般情况下，数显游标卡尺和传统游标卡尺相比有如下缺点

第一，数显游标卡尺的测量精度不如传统的游标卡尺，千万别以为数显游标卡尺的分辨率就是它的精度啊，一般的老式游标卡尺都能轻易的做到0.02mm的精度，而一般的数显游标卡尺能到0.02mm已经算是精品了。

一般的平均的精度都在0.03mm以上，而一般的带机械表头的传统游标卡尺都能轻易做到0.01mm的精度。

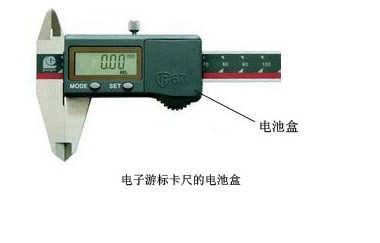

第二，需要更换电池，这个是游标卡尺作为一件电子产品不可避免的缺点，当然随着近些年的科技发展，太阳能数显游标卡尺的诞生，也让这成为了过去。

第三，相比传统的游标卡尺，数显游标卡尺防水不太容易做好，不过随着这两年科技的进步，也出现了能够防御一定水冲击的数显游标卡尺，下面就是符合IP67标准的防水游标卡尺，IP67标准按数字大小防水程度也不相同，67已经可以承受一定水压的冲击下，不进水，并能正常使用了，对于大多数潮湿环境都是完全没有问题了。感兴趣的朋友可以具体查询一下IP标准。

第四，当然也是最重要的，那就是成本贵啊，不过随着这几年生产厂家的数量增多，价格也在逐步下降，不过相比传统的游标卡尺价格还是有不小的差距，尤其是一把好的数显游标卡尺更是价格不菲。

数显游标卡尺乱码显示且闪烁怎么解决

1、闪烁应该是电池没电了；

2、数乱是因为目前市场上90％的数显卡尺采用的是容栅原理，怕油、切削液、手汗等，您哪汽油棉或无水酒精擦一下保护膜表面，再在保护膜表面滴一小滴汽油或无水酒精，来回拉动下卡尺，以便清洁显示组件线路板背面的异物；

3、芯片损坏了，需要更换，好的电子显示组件费用在30元左右。
