千分表工作原理
当量杆移动1毫米时，这一移动量通过齿条、轴齿轮1、齿轮和轴齿轮2放大后传递给安装在轴齿轮2上的指针，使指针转动一圈。若圆刻度盘沿圆周印制有 100个等分刻度，每一分度值即相当于量杆移动0.01毫米，则这种表式测量工具常称为百分表。若增加齿轮放大机构的放大比，使圆表盘上的分度值为0.001毫米或0.002毫米（圆表盘上有200个或100个等分刻度），则这种表式测量工具即称为千分表。二者的原理是相同的。百分表（千分表）是美国的B.C.艾姆斯等于1890年制成的。它常用于形状和位置误差以及小位移的长度测量。百分表的示值范围一般为0～10毫米，大的可以达到100毫米。改变测头形状并配以相应的支架，可制成百分表的变形品种，例如厚度百分表、深度百分表和内径百分表（见孔径测量）等。如用杠杆代替齿条则可制成杠杆百分表和杠杆千分表，其示值范围较小，但灵敏度较高。此外，它们的测头可以在一定角度内转动，能适应不同方向的测量，结构也紧凑。它们适用于测量普通百分表难以测量的外圆、小孔和沟槽等的形状和位置误差检验。

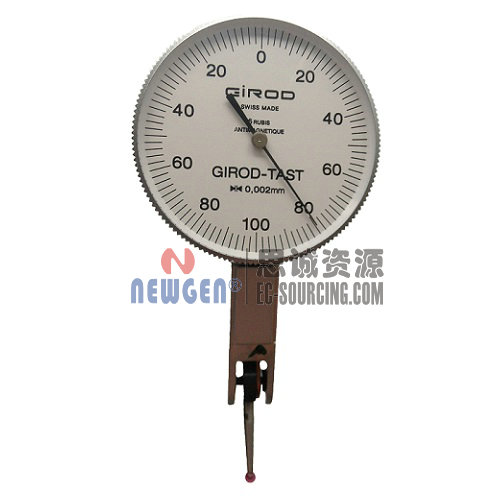

杠杆千分表工作原理
杠杆千分表适用于测量工件几何形状和相互位置正确性，并可用于对小尺寸工件用绝对法进行测量和对大尺寸工件用相对法进行测量。由于杠杆千分表体积小，测量头可回转180度，因此适宜于测量一般测微仪表难于达到的工件，如内孔径向跳动，端面跳动，键槽，导轨的相互位置误差等。
数显千分表工作原理
数显千分表就是以数字方式显示的千分表. 可以任意位置设置、起始值设置可满足特殊要求、公差值设置可进行公差判断、公英制转换、备有输出接口，经计算或打印机进行数据处理。
