百分表的工作原理,是将被测尺寸引起的测杆微小直线移动,经过齿轮传动放大,变为指计在刻度盘上的转动,从而读出被测尺寸的大小。百分表是利用齿条齿轮或杠杆齿轮传动,将测杆的直线位移变为指针的角位移的计量器具。

百分表结构原理

百分表是一种精度较高的比较量具，它只能测出相对数值，不能测出绝对数值，主要用于测量形状和位置误差，也可用于机床上安装工件时的精密找正。百分表的读数准确度为0.01mm。百分表的结构原理如图1所示。当测量杆1向上或向下移动1mm时，通过齿轮传动系统带动大指针5转一圈，小指针7转一格。刻度盘在圆周上有100个等分格，各格的读数值为0.01mm。小指针每格读数为1mm。测量时指针读数的变动量即为尺寸变化量。刻度盘可以转动，以便测量时大指针对准零刻线。

数显百分表工作原理

数显百分表的工作原理,是将被测尺寸引起的测杆微小直线移动,经过齿轮传动放大,通过电子显示屏显示出被测尺寸的大小。 百分表的构造主要由3个部件组成:表体部分、传动系统、读数装置。

内径百分表工作原理

内径百分表是将测头的直线位移变为指针的角位移的计量器具。用比较测量法完成测量,用于不同孔径的尺寸及其形状误差的测量。

杠杆百分表工作原理

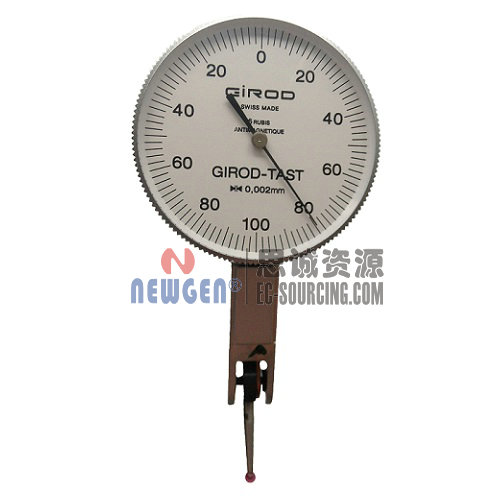

杠杆百分表又被称为杠杆表或靠表，是利用杠杆-齿轮传动机构或者杠杆-螺旋传动机构，将尺寸变化为指针角位移，并指示出长度尺寸数值的计量器具·用于测量工件几何形状误差和相互位置正确性，并可用比较法测量长度。
