三丰量具千分表小知识由思诚资源网整理编辑,千分表首选思诚!本文主要介绍了千分表安装方法、安装注意事项、千分表测针、千分表 B 7503-1997(JIS/ 日本工业规格选萃)、指示值的最大允许误差以及千分表性能。千分表是通过齿轮或杠杆将一般的直线位移(直线运动)转换成指针的旋转运动,然后在刻度盘上进行读数的长度测量仪器。
三丰量具千分表小知识■千分表测杆的螺丝固定方法,测杆的铣口固定方法
安装注意事项
●安装孔公差:Ø8G7(+0.005~0.02)
●固定螺丝: M4~M6
●安装孔公差:Ø8G7(+0.005~0.02)
● 固定位置:距测杆下端 8mm 以上
● 最大扭矩:M5 螺丝 1 点固定时 150N•cm
● 扭矩过大会引起心轴的动作不畅,须注意。
三丰量具千分表小知识■耳夹安装方法注意事项:
●可以根据不同的用途,将耳夹的方向改变 90˚。(出厂时为纵向)
●但是,系列 1 中的一部分机型 (No.1911, 1913-10, 1003) 不能变为横向。
● 请相对测量面将心轴呈直角固定。倾斜过大会造成测量误差。
三丰量具千分表小知识■千分表测针
●螺丝的尺寸统一为 M2.5×0.45 (长度 5)。
● 制作测针时,螺丝根部无螺纹部位应在 0.7 以下。

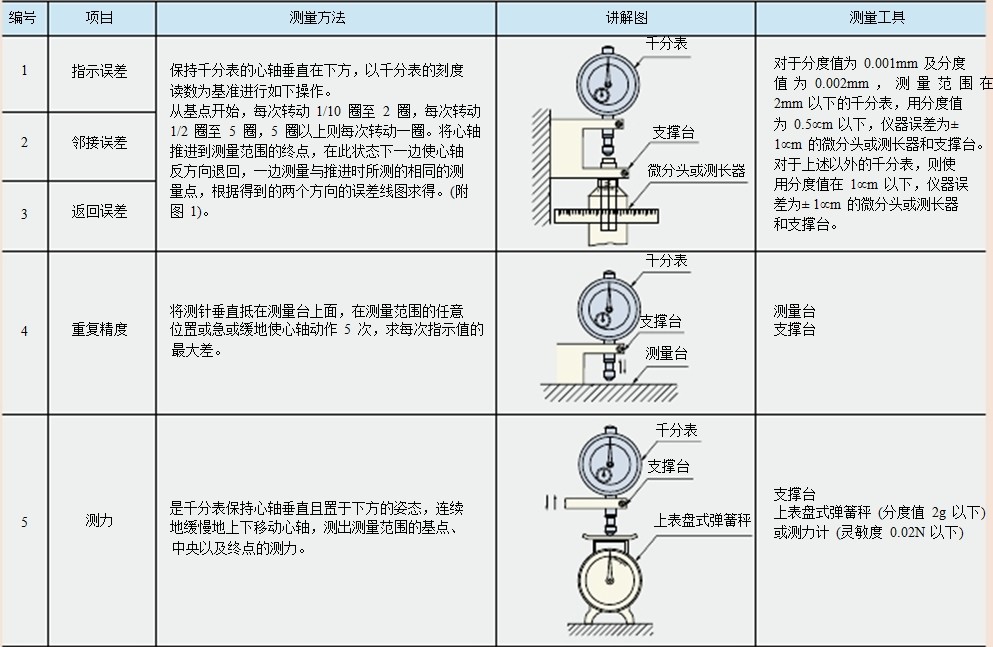

三丰量具千分表小知识■千分表 B 7503-1997(JIS/ 日本工业规格选萃)

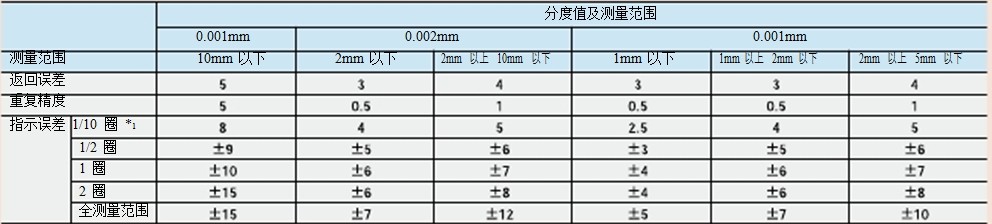

三丰量具千分表小知识■指示值的最大允许误差

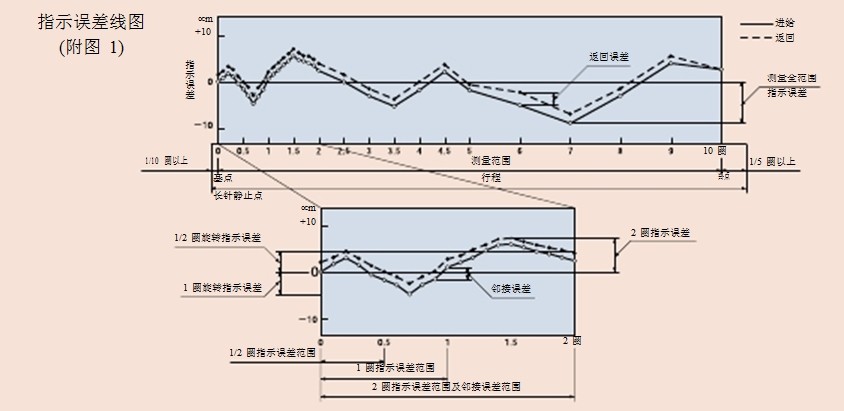

三丰量具千分表小知识■性 能: 最大允许误差,千分表的最大允许误差引据上表。
指示值的允许误差,通过内侧估算校正的不确定性来评价。
总结:三丰量具千分表小知识由思诚资源网整理编辑,千分表首选思诚!千分表和百分表一样,都是属于长度测量工具,不过它的精度要比百分表高,精度可达到0.001mm,目前千分表已经被广泛应用于测量工件的几何形状误差及位置误差等。想了解更多三丰量具千分表小知识的信息可以浏览思诚资源网:http://www.sczy.com
