三坐标测量机在工业制造中扮演着至关重要的角色，尤其在孔的测量方面。本文将深入探讨三坐标测孔的角度含义，并详细讲解其测量原理及应用指南，帮助读者更好地理解和应用三坐标测量技术。
一、理解三坐标测孔的角度
1、三坐标测孔的角度，指的是在使用三坐标测量机（CMM）测量孔时，所测量的孔的轴线与预设基准面或基准轴线之间的夹角。这个角度的测量对于确定孔的位置和方向至关重要，它可以帮助我们判断孔是否符合设计要求。

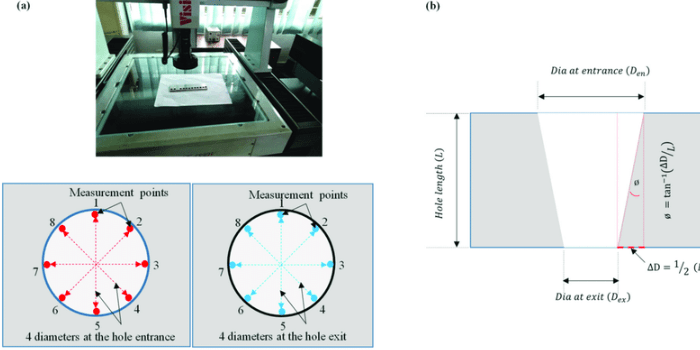

2、通常情况下，我们会将被测零件放置在三坐标测量机的平台上，并建立一个坐标系。然后，通过探针测量孔的圆周上的多个点，拟合出一个圆，并计算出圆心坐标和直径。孔的轴线则被定义为通过圆心并垂直于拟合圆平面的直线。而基准面或基准轴线则根据零件的设计图纸或工艺要求确定。
3、需要注意的是，三坐标测孔的角度可以是空间角度，也可以是平面角度。空间角度是指孔轴线与空间基准面或基准轴线的夹角，而平面角度是指孔轴线在特定平面上的投影与该平面内基准线的夹角。在实际测量中，我们需要根据具体情况选择合适的角度测量方法。
二、三坐标测孔的测量原理

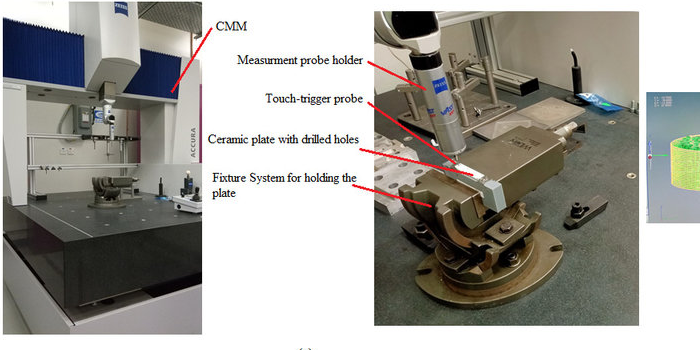

1、三坐标测孔的测量原理基于坐标测量技术。三坐标测量机通过三个相互垂直的导轨，精确控制探针在三维空间中的移动，并记录探针的坐标位置。当探针接触到孔的内壁时，测量机会记录下接触点的坐标。
2、通过测量孔圆周上多个点的坐标，我们可以利用最小二乘法拟合出一个圆，并计算出圆心坐标和直径。然后，根据圆心坐标和预设的基准面或基准轴线，计算出孔的轴线与基准面或基准轴线之间的夹角，即我们所要测量的角度。
3、不同的测量软件和算法可能会略有不同，但基本原理都是基于坐标测量和几何计算。
三、三坐标测孔的应用指南
1、在使用三坐标测量机测孔之前，我们需要先对测量机进行校准，以确保测量的准确性。同时，也要选择合适的探针，并根据孔的尺寸和形状调整探针的姿态。
2、在测量过程中，要保证被测零件的稳定性，避免出现晃动或位移，影响测量结果。此外，还要注意控制测量环境的温度和湿度，以减少测量误差。
3、测量完成后，我们需要对测量数据进行分析和处理，并生成测量报告。测量报告中应包含孔的直径、位置、角度等信息，以及测量的精度和不确定度。
四、影响三坐标测孔精度的因素
1、探针的精度和形状：探针的精度直接影响测量结果的准确性。选择合适的探针形状对于复杂的孔型测量至关重要。
2、测量机的精度和稳定性：测量机的精度和稳定性是保证测量结果可靠性的关键因素。
3、测量环境：温度、湿度等环境因素会影响测量机的精度和被测零件的尺寸，从而影响测量结果。
五、三坐标测孔的应用领域
1、汽车制造：用于测量发动机缸体、变速箱壳体等零件上的孔的位置和角度。
2、航空航天：用于测量飞机机身、发动机等关键部件上的孔的精度。
3、模具制造：用于检测模具上孔的尺寸和位置精度，确保模具的质量。
以下是您可能还关注的问题与解答：
Q：如何提高三坐标测孔的精度？
A：选择合适的探针、校准测量机、控制测量环境以及采用合适的测量方法都可以提高三坐标测孔的精度。
Q：三坐标测孔可以测量哪些类型的孔？
A：三坐标测孔可以测量各种类型的孔，包括通孔、盲孔、阶梯孔等。
Q：三坐标测孔的优势是什么？
A：三坐标测孔具有精度高、速度快、自动化程度高等优势，可以有效提高测量效率和质量。
三坐标测孔的角度是工业制造中重要的测量参数，它反映了孔的位置和方向精度。通过掌握三坐标测孔的测量原理和应用指南，我们可以更好地应用三坐标测量技术，提高产品质量和生产效率。
