三维扫描仪作为现代工业测量和逆向工程的重要工具，其精度直接影响着最终的测量结果。本文将详细解析三维扫描仪的校准原理，帮助您深入了解如何确保高精度的测量结果。我们将探讨校准的重要性、常见的校准方法以及影响校准的关键因素，为您提供全面的三维扫描仪校准知识。
一、三维扫描仪校准的重要性
1. 校准是保证三维扫描仪测量精度的关键步骤，直接影响最终的数据质量。
2. 通过校准，可以消除或补偿系统误差，提高扫描结果的准确性和可靠性。
3. 定期校准能够维持设备的长期稳定性，确保测量结果的一致性。
4. 校准过程有助于识别设备的潜在问题，及时进行维护和调整。
5. 在某些行业（如航空航天、医疗设备），设备校准是满足质量认证和法规要求的必要条件。
二、三维扫描仪的基本工作原理

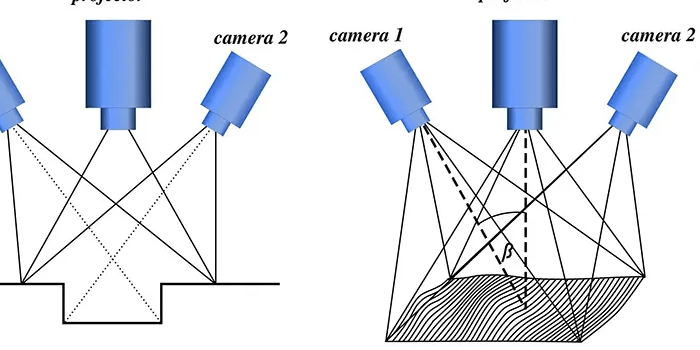

1. 光学三角测量原理：大多数三维扫描仪基于此原理，通过投射结构光或激光线，再由相机捕捉反射光来计算物体表面的三维坐标。
2. 飞行时间法：测量光从发射到接收的时间来计算距离，适用于大范围扫描。
3. 相位测量法：分析发射光和接收光的相位差来确定距离，精度较高。
4. 白光干涉法：利用光的干涉原理，适用于高精度的表面轮廓测量。
5. 结构光投影：投射已知pattern的光栅，通过分析变形来重建三维形状。
三、三维扫描仪校准的基本原理
1. 几何参数校准：确定相机的内外参数，包括焦距、主点坐标、畸变系数等。
2. 光学系统校准：校正镜头畸变，确保光路的准确性。
3. 传感器校准：调整CCD或CMOS传感器的响应特性，确保像素级的精确性。
4. 投影系统校准：对于结构光扫描仪，需校准投影仪的参数和投影pattern。
5. 系统集成校准：调整各部件之间的相对位置和方向，确保整体系统的协调性。
四、常用的三维扫描仪校准方法
1. 标定板法：使用已知几何特征（如棋盘格）的标定板，通过多角度拍摄来计算相机参数。
2. 基准球法：利用高精度的基准球作为参考，校准扫描系统的几何和光学特性。
3. 自校准技术：通过分析扫描数据本身来优化系统参数，减少对外部标准的依赖。
4. 多视角校准：从多个角度扫描同一物体，利用重叠区域信息来优化系统参数。
5. 工业CT辅助校准：使用高精度CT扫描结果作为参考，校准光学扫描系统。
五、三维扫描仪校准的关键步骤
1. 环境准备：控制温度、湿度和光照，确保稳定的校准环境。
2. 设备预热：给设备足够的预热时间，使系统达到稳定状态。
3. 标准件选择：根据扫描仪类型选择合适的校准标准件，如标定板或基准球。
4. 多角度采集：从不同位置和角度采集标准件的图像或点云数据。
5. 数据处理：使用专门的算法处理采集的数据，计算系统参数。
6. 参数优化：通过迭代计算，优化相机内外参数和系统几何关系。
7. 验证测试：使用已知尺寸的物体进行扫描测试，验证校准结果。
六、影响三维扫描仪校准精度的因素
1. 环境因素：温度波动、振动和光照变化会影响校准的稳定性。
2. 标准件质量：校准标准件的精度和稳定性直接影响校准结果。
3. 操作因素：操作者的经验和技能对校准过程的质量有显著影响。
4. 设备状态：扫描仪的使用时间、维护状况会影响其性能稳定性。
5. 算法选择：校准算法的选择和参数设置对最终精度有重要影响。
以下是您可能还关注的问题与解答：
Q：三维扫描仪的校准频率应该如何确定？
A：三维扫描仪的校准频率取决于多个因素： 1. 使用频率：频繁使用的设备需要更频繁的校准。 2. 环境条件：严苛环境下使用的设备可能需要更频繁的校准。 3. 精度要求：高精度应用可能需要更频繁的校准以维持性能。 4. 制造商建议：遵循设备制造商的建议进行定期校准。
Q：三维扫描仪校准失败的常见原因有哪些？
A：三维扫描仪校准失败的常见原因包括： 1. 环境不稳定：温度、湿度或光照条件波动过大。 2. 标准件问题：校准标准件损坏、变形或清洁不当。 3. 操作错误：未正确遵循校准程序或操作不当。 4. 设备故障：光学系统、传感器或机械部件出现问题。 5. 软件问题：校准算法错误或软件版本不兼容
Q：如何评估三维扫描仪校准的有效性？
A：评估三维扫描仪校准的有效性可以通过以下方法： 1. 精度测试：使用高精度标准件（如量块或球体）进行扫描，比较测量结果与已知尺寸。 2. 重复性测试：多次扫描同一物体，分析结果的一致性。 3. 形状偏差分析：扫描已知几何形状（如平面、圆柱），分析扫描结果的形状偏差。
通过本文的详细解析，我们深入探讨了三维扫描仪校准的原理和重要性。校准作为确保高精度测量结果的关键步骤，涉及多个方面的知识和技术。从基本的工作原理到具体的校准方法，从影响因素到未来发展趋势，我们全面覆盖了三维扫描仪校准的各个方面。理解并掌握这些原理和方法，对于维护和优化三维扫描仪的性能至关重要。随着技术的不断进步，三维扫描仪的校准技术也在朝着更加智能化、自动化和精确化的方向发展。无论您是三维扫描仪的操作者、维护人员还是研发工程师，深入了解校准原理都将有助于您更好地利用这一先进工具，在逆向工程、质量控制等领域取得更优秀的成果。记住，高质量的校准是获得可靠和精确三维数据的基础，它将直接影响到您的工作效率和产品质量。
