BBT主轴是数控机床中的关键组件，其结构设计直接影响着机床的精度和性能。本文将深入探讨BBT主轴的结构设计特点，以及它在数控机床上的应用，为您提供全面而专业的见解。
一、BBT主轴结构设计的基本原理
BBT主轴，全称为Big-Plus双接触主轴，是一种革命性的主轴设计。它的核心理念是在传统的锥度接触基础上，增加了端面接触，从而实现了双重定位和支撑。
1、锥度接触：BBT主轴保留了传统BT主轴的锥度接触，通常采用7:24的锥度比。这种设计确保了刀具与主轴之间的精确对中。
2、端面接触：BBT主轴的独特之处在于增加了端面接触。当刀具完全插入主轴时，刀具的法兰面与主轴端面同时接触，形成了额外的支撑和定位。
3、双重定位机制：通过锥度和端面的双重接触，BBT主轴实现了更高精度的定位和更强的刚性，显著提升了加工精度和效率。
二、BBT主轴的关键结构组成
BBT主轴的结构设计包含多个精密部件，每个部件都经过精心设计和制造，以确保整体性能的发挥。

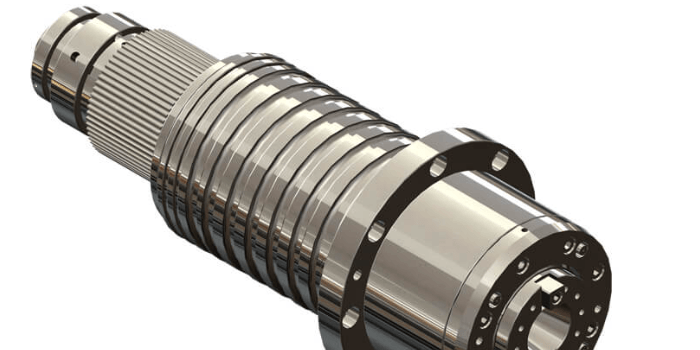

1、主轴本体：通常采用高品质轴承钢制造，经过精密热处理和研磨，确保高精度和长寿命。
2、轴承系统：采用高精度角接触球轴承或圆锥滚子轴承，通常采用O型或X型配置，以提供最佳的刚性和精度。
3、拉杆机构：负责刀具的装卸和固定，采用高强度合金钢制造，确保可靠的刀具夹持力。
4、冷却系统：包括内部冷却通道和外部喷嘴，有效控制主轴温度，减少热变形。
三、BBT主轴的性能优势
BBT主轴结构的创新设计带来了显著的性能提升，使其在数控机床应用中脱颖而出。
1、高刚性：双接触设计增加了50%以上的接触面积，显著提高了主轴系统的整体刚性。
2、高精度：端面接触有效减少了刀具的跳动，可将刀具跳动控制在2μm以内，远优于传统BT主轴。
3、高稳定性：双重定位机制减少了加工过程中的振动，提高了加工表面质量和工具寿命。

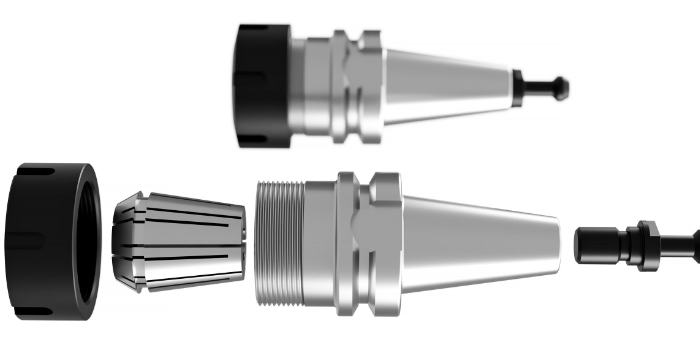

4、兼容性强：BBT主轴可以完全兼容标准BT刀柄，为用户提供了更大的灵活性。
四、BBT主轴在数控机床上的应用
BBT主轴凭借其优异的性能，在各类数控机床上得到了广泛应用。
1、高速加工中心：BBT主轴允许更高的主轴转速，通常可达20,000 RPM甚至更高，满足高速切削需求。
2、精密加工设备：在要求极高精度的加工中，如模具制造，BBT主轴的高精度特性尤为重要。

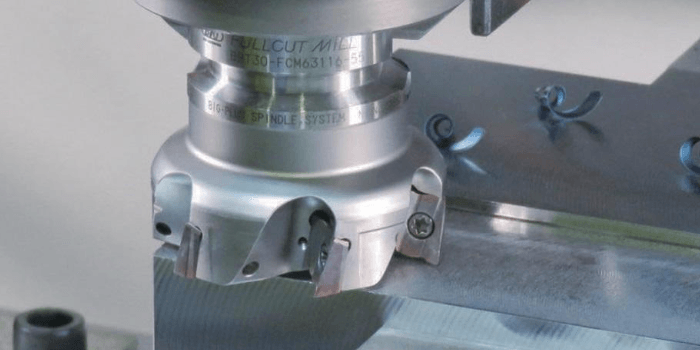

3、重切削机床：BBT主轴的高刚性特性使其适用于重负荷切削环境，如航空航天零件加工。
4、五轴加工中心：在复杂的五轴加工中，BBT主轴的稳定性和精度优势更加明显。
五、BBT主轴的维护与保养
为确保BBT主轴长期保持高性能，正确的维护和保养至关重要。
1、定期检查：建议每1000小时运行时间进行一次全面检查，包括轴承状态、密封性能等。
2、清洁保养：保持主轴锥孔和端面的清洁，每次换刀时用无尘布擦拭，防止碎屑影响精度。
3、润滑管理：按照制造商建议，定期更换轴承润滑油或脂，通常每3000-5000小时一次。
4、预防性维护：监控主轴的温度、振动等参数，及时发现潜在问题，避免严重故障。
以下是您可能还关注的问题与解答：
Q：BBT主轴与传统BT主轴相比，具体能提高多少加工效率？
A：根据实际应用数据，BBT主轴可以提高15-30%的加工效率，具体取决于加工工艺和材料。
Q：BBT主轴的使用寿命如何？
A：在正确使用和维护的情况下，BBT主轴的使用寿命通常可达20,000-30,000小时，比传统BT主轴延长约20-25%。
Q：BBT主轴是否适用于所有类型的数控机床？
A：虽然BBT主轴在多数数控机床上表现优异，但在一些特殊应用场景，如超高速加工（>40,000 RPM）中，可能需要考虑其他类型的主轴。
总结来说，BBT主轴凭借其创新的双接触设计，在提高加工精度、效率和稳定性方面表现出色。它不仅继承了传统BT主轴的优点，还通过端面接触实现了性能的显著提升。对于追求高精度、高效率加工的现代制造业来说，BBT主轴无疑是一个极具吸引力的选择。然而，要充分发挥BBT主轴的优势，正确的应用和维护同样重要。相信随着制造技术的不断进步，BBT主轴还将在更广阔的领域发挥其独特价值。
