三维激光扫描技术作为现代测量和建模的重要手段，在工业、建筑、考古等领域广泛应用。本文将深入探讨三维激光扫描仪是否需要标靶，并分析影响扫描精度的各种因素。让我们一起揭开这项先进技术背后的奥秘。
一、三维激光扫描仪的工作原理
1、三维激光扫描仪通过发射激光束并接收反射信号来测量物体表面的三维坐标。它利用飞行时间法或相位差法来计算距离，同时记录激光发射的角度，从而获得空间点的位置信息。
2、现代的三维激光扫描仪通常能够每秒采集数十万甚至上百万个点，形成所谓的"点云"数据。这些数据随后可以被处理成三维模型或用于各种分析。
3、扫描仪的分辨率可以达到毫米级，有些高精度设备甚至可以达到亚毫米级。例如，Leica RTC360可以在10米距离内达到1.9mm的位置精度。
二、标靶在三维激光扫描中的作用
1、标靶主要用于提高多站点扫描的配准精度。当需要从多个位置扫描大型物体或场景时，标靶可以作为共同的参考点。

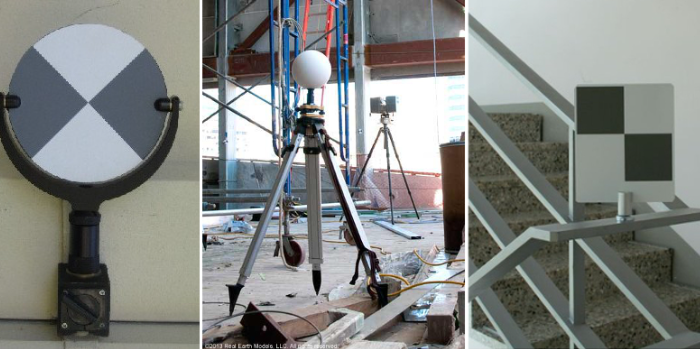

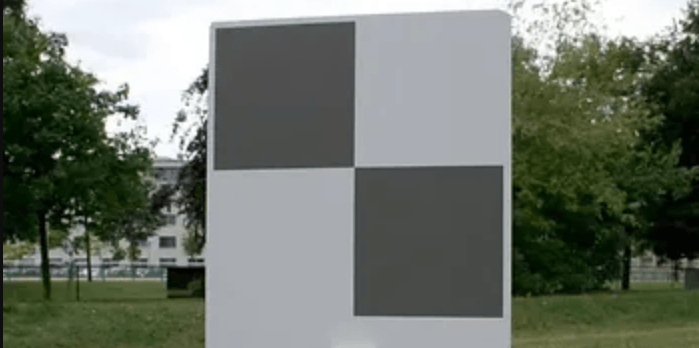

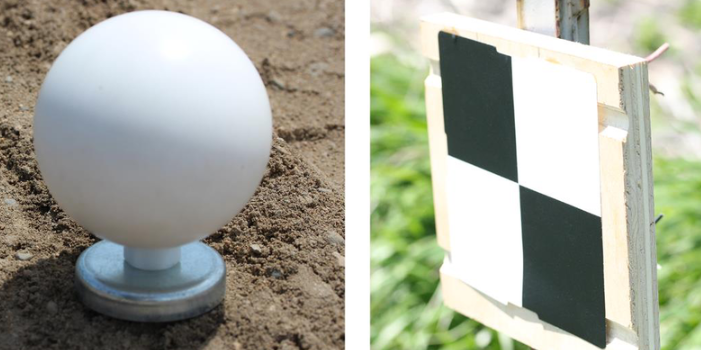

2、标靶通常是高反射率的球体或特殊图案的平面目标。例如，Faro的球形标靶直径为145mm，可以在70米范围内被有效识别。
3、在一些应用中，标靶还可以用于将扫描数据与已知坐标系统对齐，这在测量和工程应用中尤为重要。
三、三维激光扫描仪是否必须使用标靶？
1、并非所有的三维激光扫描都需要使用标靶。这取决于扫描的目的、环境条件和所需的精度。
2、对于单站点扫描或小范围的扫描任务，通常可以不使用标靶。现代的扫描软件能够利用点云中的特征点进行自动配准。
3、然而，在以下情况下，使用标靶会很有帮助：大型或复杂场景的多站点扫描，需要高精度配准的工程测量项目，缺乏明显特征点的均匀环境，如隧道或大型储罐内部
四、影响三维激光扫描精度的因素
1、设备性能：扫描仪的硬件性能直接影响测量精度。高端设备如Leica ScanStation P50可在1km范围内实现1mm的精度，而一些入门级设备可能只能达到厘米级精度。
2、环境因素：温度、湿度、灰尘等环境因素会影响激光的传播和反射。例如，在极端温度下（如-20°C或+50°C），某些扫描仪的精度可能会降低10-20%。
3、目标物体的表面特性：不同材质和颜色的表面对激光的反射特性不同。光滑、高反射率的表面通常能获得更高的精度，而黑色或透明物体可能会造成测量误差。
4、扫描距离：一般来说，扫描距离越远，精度越低。例如，某型号扫描仪在10米距离内精度为2mm，但在100米时可能降至10mm。
5、扫描角度：激光束与目标表面的入射角度也会影响精度。垂直入射通常能获得最佳结果，而大于60°的入射角可能导致显著的精度损失。
五、提高三维激光扫描精度的方法
1、合理布设扫描站：通过优化扫描站的位置和数量，可以确保目标物体被充分覆盖，并减少死角。
2、使用高质量标靶：在需要的情况下，使用精确制造的标靶可以显著提高配准精度。一些高端标靶的球心精度可达到0.1mm以内。
3、环境控制：在可能的情况下，控制扫描环境的温度、湿度和灰尘水平。一些高精度扫描仪配备了内置的环境补偿系统，可以实时调整测量参数。
4、多次扫描平均：通过多次扫描同一区域并取平均值，可以降低随机误差的影响。某些软件可以自动执行这一过程。
5、后处理优化：利用先进的点云处理软件，如CloudCompare或Leica Cyclone，可以进行噪点过滤、配准优化等操作，进一步提高最终模型的精度。
以下是您可能还关注的问题与解答：
Q：三维激光扫描仪的扫描速度通常是多少？
A：现代高速三维激光扫描仪的扫描速度可以达到每秒100万点以上。例如，Faro Focus S350可以实现每秒216万点的采集速度。
Q：三维激光扫描数据的文件大小通常有多大？
A：这取决于扫描的范围和分辨率。一次典型的高分辨率扫描可能产生1-2GB的原始数据。大型项目的完整点云数据可能达到数百GB。
Q：三维激光扫描技术能否穿透物体表面？
A：标准的三维激光扫描仪不能穿透物体表面。但有些特殊的扫描技术，如地面穿透雷达（GPR），可以用于探测地下结构或墙体内部。
总结来说，三维激光扫描仪是否需要使用标靶，取决于具体的应用场景和精度要求。在许多情况下，现代扫描仪和软件的自动配准功能已经足够使用。然而，对于需要高精度的工程测量或复杂环境下的扫描任务，使用标靶仍然是提高精度的有效方法。无论是否使用标靶，了解影响扫描精度的各种因素并采取相应的优化措施，都是确保高质量三维数据采集的关键。作为工程技术人员，我们应该根据项目需求灵活选择最合适的扫描方法，并不断探索这项exciting技术的新应用领域。
