在材料科学领域中，显微镜技术的应用对于研究材料的微观结构至关重要。今天，我们将深入探讨体视显微镜在观察晶粒方面的能力，以及它在材料科学中的广泛应用。让我们一起来了解体视显微镜的特点和局限性，以及它如何
一、体视显微镜的基本原理
首先，让我们了解体视显微镜的工作原理：

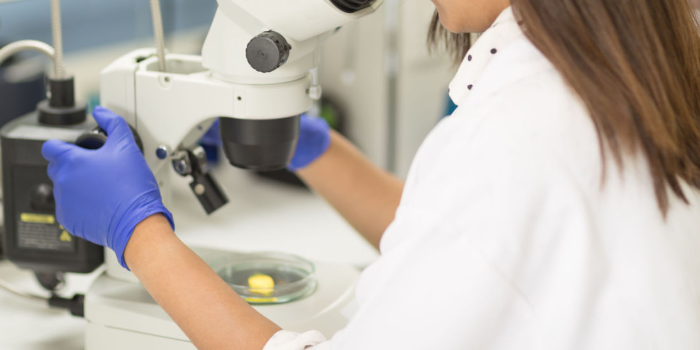

1. 立体成像：体视显微镜利用两个独立的光路系统，模拟人眼的立体视觉，提供样品的三维图像。
2. 低倍放大：体视显微镜通常提供5x到100x的放大倍率范围。
3. 大景深：相比普通光学显微镜，体视显微镜具有更大的景深，通常可达几毫米至几厘米。
4. 工作距离长：体视显微镜的工作距离通常在50-100mm左右，便于样品操作。
二、晶粒观察的要求
要观察材料的晶粒结构，我们需要考虑以下几个关键因素：
1. 分辨率：大多数金属材料的晶粒尺寸在微米级别，通常需要至少500x以上的放大倍率才能清晰观察。
2. 样品制备：观察晶粒通常需要对样品进行抛光、腐蚀等处理，以显现晶界。
3. 照明方式：晶粒观察通常需要明场照明或偏振光照明等特殊光学技术。
4. 成像方式：晶粒观察主要关注样品表面的微观结构，不需要立体成像。
三、体视显微镜的局限性
基于上述分析，我们可以得出结论：体视显微镜通常不能用于观察材料的晶粒结构。主要原因如下：
1. 放大倍率不足：体视显微镜的最大放大倍率（通常为100x）远低于观察晶粒所需的倍率。
2. 分辨率限制：体视显微镜的分辨率通常在10-20微米左右，无法分辨微米级的晶粒结构。
3. 照明系统不适合：体视显微镜的照明系统主要设计用于观察样品的宏观形貌，不适合晶粒观察。
4. 焦点平面限制：虽然体视显微镜具有大景深，但这反而不利于观察平面上的微观结构。
四、适合晶粒观察的显微技术
对于晶粒观察，以下显微技术更为适合：

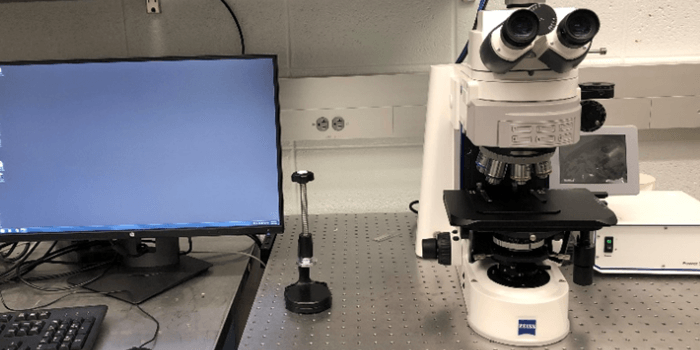

1. 金相显微镜：专门设计用于观察金属材料的微观结构，配备高倍物镜（最高可达1000x），能清晰显示晶粒形貌。
2. 扫描电子显微镜（SEM）：提供更高的分辨率（可达纳米级），能观察更细小的晶粒结构和晶界特征。
3. 透射电子显微镜（TEM）：可以观察材料的内部结构，包括晶格缺陷和位错等。
4. 原子力显微镜（AFM）：可以提供样品表面的三维地形图，有助于研究晶粒的形貌和表面特征。
五、体视显微镜在材料科学中的应用
尽管体视显微镜不适合观察晶粒，但它在材料科学研究中仍有重要应用：
1. 宏观结构观察：用于观察材料的表面形貌、裂纹、腐蚀痕迹等宏观特征。
2. 样品制备：在进行金相试样制备时，用于观察和定位感兴趣的区域。
3. 失效分析：在材料失效分析中，用于初步检查断口形貌和裂纹传播路径。
4. 质量控制：在生产过程中，用于检查产品表面缺陷和加工质量。
以下是您可能还关注的问题与解答：
Q：体视显微镜能否用于观察大尺寸晶粒的材料？
A：对于某些大晶粒材料（如粗晶铸态金属或大晶粒陶瓷），晶粒尺寸可能达到毫米级。在这种情况下，体视显微镜可能可以观察到晶界的轮廓。但这种观察仍然局限于表面形貌，无法提供详细的晶粒内部结构信息。
Q：如何选择适合的显微技术来观察晶粒？
A：选择显微技术主要取决于研究目的和样品特性。对于常规金属材料，金相显微镜通常是首选。如需更高分辨率或研究纳米材料，则可能需要使用电子显微镜。此外，还要考虑样品制备的难易程度和设备的可用性。
Q：体视显微镜在材料研究中还有哪些独特优势？
A：体视显微镜的一个重要优势是其大工作距离和立体成像能力。这使得它特别适合观察具有复杂三维结构的样品，如多孔材料、复合材料的界面结构等。此外，它还可以用于实时观察材料在外力作用下的变形过程，这在材料力学研究中非常有价值。
综上所述，虽然体视显微镜不适合直接观察材料的晶粒结构，但它在材料科学研究中仍然扮演着重要角色。作为研究者，我们需要根据具体的研究目的和样品特性，选择最合适的显微技术。记住，每种显微技术都有其特定的应用范围和优势。在进行材料微观结构研究时，综合运用多种显微技术往往能够获得更全面、更深入的认识。希望这次深入探讨能帮助您更好地理解体视显微镜在材料科学中的应用，并为您的研究工作提供有益的参考。
