龙门式三坐标测量机是精密测量领域的佼佼者，其独特的结构设计使其在工业测量中占据重要地位。本文将深入解析龙门式三坐标结构的设计理念、主要组成部分以及其卓越的功能特性，帮助您全面了解这种先进的测量设备。
一、龙门式三坐标结构的基本概念

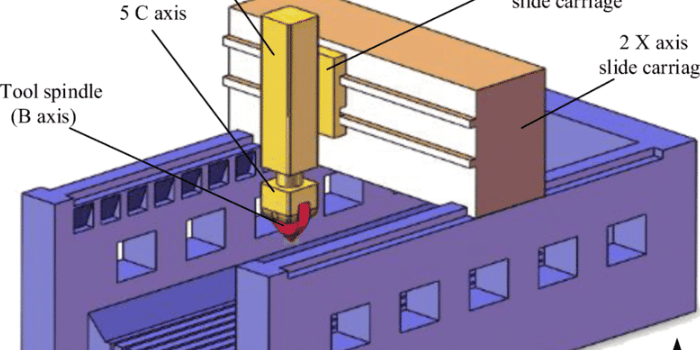

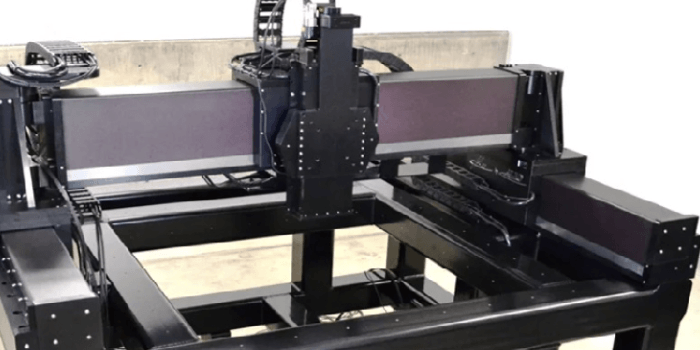

龙门式三坐标结构是一种特殊的机械设计，其名称源于其外形酷似中国传统建筑中的龙门。这种结构主要由以下几个部分组成：
1. 基座：通常采用高精度花岗岩材料，提供稳定的测量平台。
2. 立柱：两根垂直于基座的支撑柱，构成"门"的两侧。
3. 横梁：连接两个立柱的横向结构，形成"门"的顶部。
4. 滑块：安装在横梁上，可在X轴方向移动。
5. 测头系统：安装在滑块上，可在Z轴方向移动。
二、龙门式三坐标结构的设计优势
龙门式结构在三坐标测量机设计中具有显著优势：
1. 高刚性：封闭式框架结构提供了优秀的刚性，减少测量过程中的变形。
2. 大测量范围：可以测量大型工件，测量范围通常可达3000mm×2000mm×1500mm或更大。
3. 高精度：刚性好的结构有助于保持高精度，部分高端机型的精度可达0.5μm。
4. 稳定性好：重心低，结构对称，减少了测量过程中的振动和误差。
5. 适应性强：可以根据需求定制不同尺寸和精度的机型。
三、龙门式三坐标结构的工作原理
龙门式三坐标测量机的工作原理基于三维笛卡尔坐标系：
1. X轴运动：滑块在横梁上沿水平方向移动。
2. Y轴运动：整个龙门架（包括立柱和横梁）在基座上前后移动。
3. Z轴运动：测头系统在滑块上垂直上下移动。
通过这三个轴向的精确运动，测头可以接触被测物体的任意点，并记录其空间坐标。测量数据由高性能计算机系统处理，生成精确的测量报告。
四、龙门式三坐标结构的关键技术
为确保高精度测量，龙门式三坐标结构采用了多项先进技术：
1. 气浮技术：在运动部件间使用压缩空气形成薄膜，减少摩擦，提高运动精度。
2. 温度补偿系统：通过多点温度传感器和复杂算法，实时补偿温度变化导致的误差。
3. 高精度光栅尺：采用分辨率可达0.1μm的光栅尺，精确测量各轴的位置。
4. 振动隔离系统：使用主动或被动减振装置，降低外部振动对测量的影响。
5. 自动校准技术：通过软件算法和标准球，定期进行自动校准，保持长期精度。
五、龙门式三坐标结构的应用领域
龙门式三坐标测量机凭借其优秀性能，在多个领域得到广泛应用：

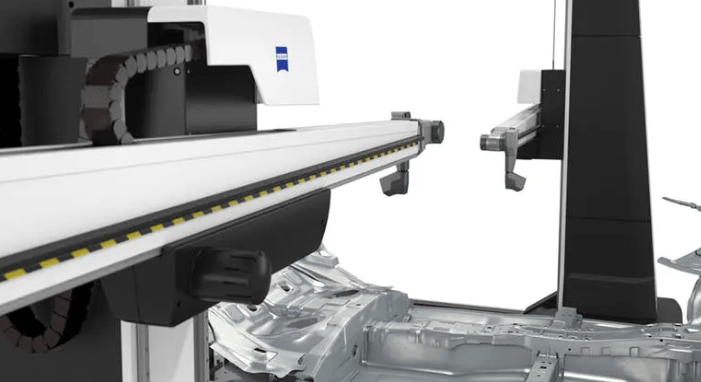

1. 汽车制造：用于车身、发动机块等大型零部件的精密测量。
2. 航空航天：测量飞机机翼、发动机壳体等大型复杂部件。
3. 重型机械：检测大型齿轮、曲轴等精密部件的尺寸精度。
4. 模具制造：验证大型模具的几何精度和形状。
5. 能源设备：测量风力发电机叶片、核电站部件等大型精密设备。
以下是您可能还关注的问题与解答：
Q：龙门式三坐标结构与桥式结构有什么区别？
A：龙门式结构的横梁两端都有支撑，而桥式结构的横梁只有一端固定。龙门式结构刚性更好，适合更大尺寸和更高精度的测量。
Q：龙门式三坐标测量机的测量速度如何？
A：现代龙门式三坐标测量机的测量速度可达1000点/分钟，部分高速型号甚至可以达到2000点/分钟。
Q：龙门式三坐标结构是否适合小型零件的测量？
A：虽然龙门式结构主要用于大型工件，但通过使用高精度探针和微型测头，也可以测量小至几毫米的零件，精度不受影响。
龙门式三坐标结构凭借其独特的设计优势，在精密测量领域扮演着不可或缺的角色。随着技术的不断进步，我们可以期待这种结构在未来将为工业制造带来更高的精度和效率，推动整个行业向更高水平发展。无论是大型复杂零件还是精密微小部件，龙门式三坐标测量机都能以其卓越的性能满足各种测量需求。
