如何解读龙门式三坐标报告?关键数据分析

[原创内容] 发布于:2024-09-02 11:59:25 阅读:267次 编辑:思诚市场部 核心内容:龙门式三坐标报告怎么看

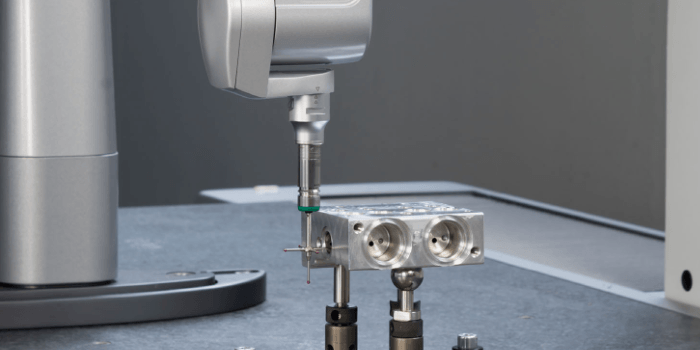

龙门式三坐标测量机是精密测量领域的重要设备,其生成的测量报告包含了大量关键数据和信息。正确解读这些报告对于确保产品质量、优化生产流程至关重要。本文将详细介绍如何解读龙门式三坐标报告,分析其中的关键数据,帮助您更好地利用这一精密测量工具。

一、龙门式三坐标测量报告的基本结构

典型的龙门式三坐标测量报告通常包含以下几个部分:

1. 报告头部:包括测量日期、操作员、测量设备信息等。

2. 测量对象信息:被测物品的名称、图号、批次等。

3. 测量参数设置:包括测量方法、探针配置、温度补偿等。

4. 测量结果数据:详细的尺寸、形状和位置公差数据。

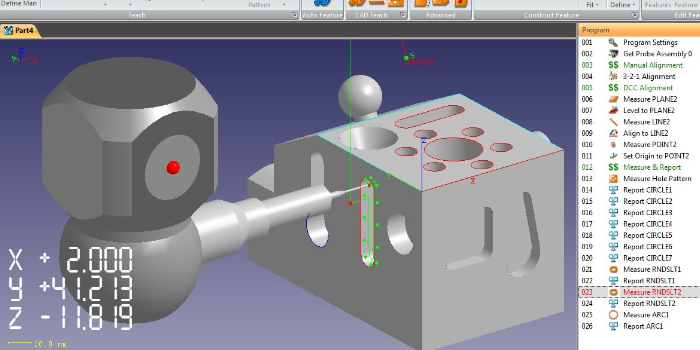

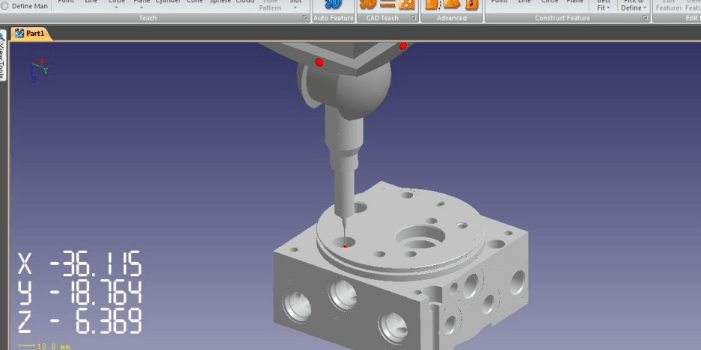

5. 图形展示:部分报告可能包含3D模型或2D截面图。

二、关键数据解读

在龙门式三坐标测量报告中,以下是需要重点关注的关键数据:

1. 实际值(Actual):测量得到的实际尺寸或几何特征值。

2. 名义值(Nominal):设计图纸上的理想尺寸或几何特征值。

3. 偏差值(Deviation):实际值与名义值之间的差异。

4. 容差(Tolerance):允许的最大偏差范围。

5. 超差(Out of Tolerance):超出容差范围的数值,通常用红色标注。

三、几何特征数据分析

龙门式三坐标测量报告中常见的几何特征数据包括:

1. 尺寸测量:长度、直径、角度等。注意观察实际值是否在容差范围内。

2. 形状公差:圆度、平面度、圆柱度等。关注最大偏差值及其分布。

3. 位置公差:垂直度、平行度、同轴度等。分析相对基准的偏差情况。

4. 轮廓度:观察轮廓线与理想轮廓的偏差分布。

四、统计数据解读

对于批量生产的零件,龙门式三坐标测量报告可能包含统计数据:

1. 平均值(Mean):反映了整体加工精度水平。

2. 标准差(Standard Deviation):反映了加工稳定性。

3. Cp和Cpk值:过程能力指数,评估生产过程的稳定性和集中性。

4. 趋势图:分析某一特征随时间的变化趋势。

五、报告解读技巧

为了更有效地解读龙门式三坐标测量报告,请注意以下技巧:

1. 关注超差项:优先分析超出容差范围的项目,判断其对产品功能的影响。

2. 结合图形分析:利用3D模型或2D截面图,直观理解测量结果。

3. 对比历史数据:将当前报告与历史报告对比,分析加工质量的变化趋势。

4. 综合分析:结合产品功能需求,判断各项测量结果的重要性。

以下是您可能还关注的问题与解答:

Q:如何判断一份龙门式三坐标测量报告的可靠性?

A:检查报告中的校准信息、环境条件记录,以及操作员资质等。可靠的报告应包含完整的测量溯源链。

Q:龙门式三坐标测量报告中的数据可以直接用于生产调整吗?

A:建议结合多次测量结果和工艺分析,避免因单次测量误差导致不必要的调整。

Q:如何利用龙门式三坐标测量报告进行工艺优化?

A:分析长期趋势数据,识别加工过程中的系统性偏差,有针对性地调整工艺参数或更新设备。

正确解读龙门式三坐标测量报告是一项需要经验和专业知识的技能。通过系统分析报告中的关键数据,我们可以准确评估产品质量,及时发现加工问题,并为工艺改进提供依据。随着数字化和智能制造的发展,龙门式三坐标测量报告的解读和应用将在质量控制和生产优化中发挥越来越重要的作用。企业应重视这一技能的培养,充分利用精密测量技术带来的优势。
