HSK刀柄是现代数控加工中不可或缺的工具,其最高转速直接影响加工效率和安全性。本文将深入探讨HSK刀柄的最高转速问题,并为您提供保障加工安全的专业建议。让我们一起深入了解这个重要话题。

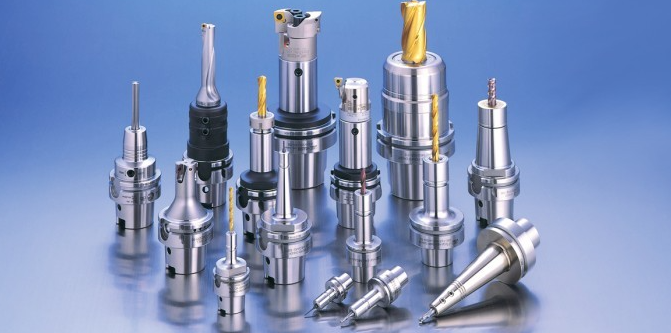

一、HSK刀柄简介
HSK刀柄,全称为Hollow Shank Kegel(空心锥柄),是一种广泛应用于高速加工中心的刀具系统。它由德国开发,以其高精度、高刚性和优异的动平衡性能而闻名。HSK刀柄的设计特点使其能够承受较高的转速,成为现代高速加工的首选工具之一。
二、HSK刀柄的最高转速
HSK刀柄的最高转速并非一个固定的数值,它取决于多个因素:
1. HSK刀柄类型:不同型号的HSK刀柄有不同的最高转速限制。例如,HSK-A63通常可以达到30,000 RPM,而HSK-E25甚至可以达到60,000 RPM或更高。
2. 刀具材料:高速钢刀具的最高转速通常低于硬质合金刀具。
3. 加工中心主轴性能:主轴的最高转速会限制HSK刀柄的实际使用转速。
4. 加工工艺要求:不同的加工工艺可能需要不同的转速范围。
三、HSK刀柄转速与安全性的关系
高转速加工虽然能提高效率,但同时也增加了安全风险。过高的转速可能导致:
1. 刀具过热:可能引起刀具变形或断裂。
2. 工件表面质量下降:过高的转速可能导致加工表面粗糙度增加。
3. 振动增加:高速旋转可能引起系统振动,影响加工精度和刀具寿命。
四、如何保障HSK刀柄高速加工的安全
为确保HSK刀柄在高速加工中的安全性,请遵循以下建议:
1. 选择合适的HSK刀柄:根据加工需求选择合适型号和规格的HSK刀柄。例如,对于精密加工,可考虑使用HSK-E系列,它具有更高的刚性和精度。
2. 严格遵守制造商建议:每种HSK刀柄都有其推荐的最高转速,切勿超出这个范围。
3. 定期检查和维护:定期检查HSK刀柄的磨损情况,确保锥度、端面和定位槽等关键部位无损伤。
4. 使用高质量的刀具:选择与HSK刀柄匹配的高质量刀具,确保整体系统的平衡性和稳定性。
5. 优化加工参数:根据工件材料、加工工艺等因素,合理设置切削速度、进给速度等参数。

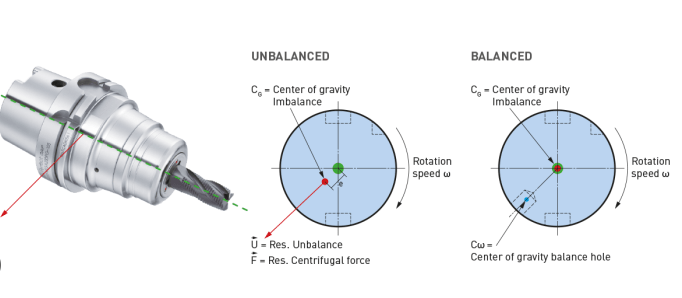

五、HSK刀柄的动平衡测试
为确保HSK刀柄在高速运转时的安全性,进行动平衡测试至关重要:
1. 测试设备:使用专业的动平衡测试仪,如Haimer或Schenck等品牌的设备。
2. 测试标准:通常遵循ISO 1940-1标准,对于HSK刀柄,建议达到G2.5级别的平衡质量。
3. 测试频率:新购入的HSK刀柄应进行初始测试,之后建议每3-6个月进行一次复检。
以下是您可能还关注的问题与解答:
Q:HSK刀柄和BT刀柄相比,在高速加工方面有什么优势?
A:HSK刀柄相比BT刀柄在高速加工中具有以下优势:更好的轴向定位精度、更高的刚性、更好的动平衡性能,以及更快的刀具更换速度。这些特点使HSK刀柄能够承受更高的转速,同时保持较高的加工精度。
Q:如何正确安装HSK刀柄以确保高速加工的安全?
A:正确安装HSK刀柄的步骤包括:清洁刀柄和主轴锥孔,确保无任何杂质;检查刀柄和刀具的配合情况;使用扭力扳手按照推荐扭矩值锁紧刀具;使用拉钉将刀柄牢固地固定在主轴上。安装后,应进行低速试运转,确认无异常后再逐步提高到工作转速。
Q:在使用HSK刀柄进行高速加工时,如何监控加工过程的安全性?
A:可以采取以下措施监控HSK刀柄高速加工的安全性:使用振动传感器实时监测加工过程中的振动情况;安装温度传感器监控刀具和工件的温度变化;利用声音传感器检测异常噪声;使用功率监测系统观察主轴功率的变化。这些措施可以帮助及时发现潜在的安全隐患。
总之,HSK刀柄的最高转速是一个复杂的话题,需要综合考虑多方面因素。通过选择合适的HSK刀柄、严格遵守操作规程、定期维护和检测,我们可以在保障安全的前提下,充分发挥HSK刀柄在高速加工中的优势。记住,安全永远是第一位的,高效率的加工必须建立在安全可靠的基础之上。
