在机床加工和数控编程中，四轴的旋转方向是一个常见的问题。本文将详细解析四轴的正转方向，以及在操作过程中需要注意的关键点，帮助操作者更好地理解和使用四轴机床。

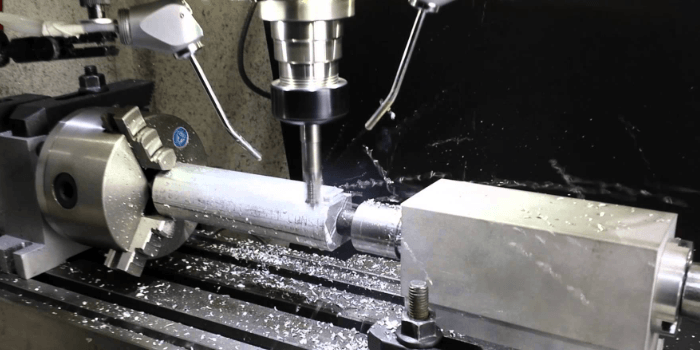

一、四轴机床简介
四轴机床是在三轴机床基础上增加了一个旋转轴的加工设备。这个额外的旋转轴通常被称为A轴、B轴或C轴，具体取决于它与哪个主轴平行。
1. A轴：绕X轴旋转
2. B轴：绕Y轴旋转
3. C轴：绕Z轴旋转
四轴机床能够实现更复杂的加工任务，如圆柱形表面加工、螺旋槽加工等。
二、四轴正转方向的定义
四轴的正转方向通常遵循右手定则，但具体情况可能因机床制造商而异。一般来说：
1. 从主轴端看向工件时，顺时针旋转被定义为负方向，用负值表示。
2. 从主轴端看向工件时，逆时针旋转被定义为正方向，用正值表示。
3. 这种定义方式与ISO标准一致，但仍需注意具体机床的说明书。
三、影响四轴旋转方向判断的因素
1. 观察位置：从不同位置观察，同一旋转方向可能呈现不同的视觉效果。标准观察位置通常是从主轴端看向工件。
2. 机床配置：不同机床可能有不同的轴配置，影响旋转方向的判断。
3. 控制系统：某些控制系统可能采用相反的定义，务必查阅机床说明书。
4. 编程习惯：不同地区或公司可能有不同的编程习惯，需要注意协调统一。
四、四轴编程中的方向控制
在G代码编程中，四轴的旋转通常用A、B或C来表示，后跟数值来指定旋转角度。
1. 正值表示逆时针旋转：如 C90.0 表示C轴逆时针旋转90度
2. 负值表示顺时针旋转：如 C-45.0 表示C轴顺时针旋转45度
3. 绝对编程和增量编程都可用于控制四轴旋转
五、四轴操作注意事项
1. 安全意识：始终保持警惕，注意旋转部件可能造成的危险
2. 校准重要性：定期校准四轴，确保加工精度
3. 软件设置：确保CAM软件中的轴向设置与实际机床一致
4. 试运行：首次运行新程序时，建议进行空运行或低速运行
5. 碰撞检测：利用软件进行碰撞检测，避免加工过程中的意外

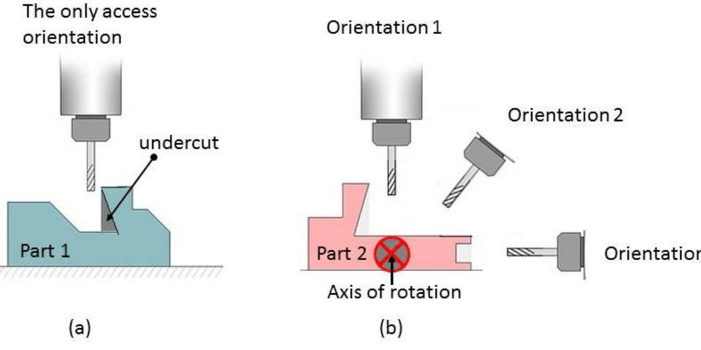

六、四轴加工的优势与应用
1. 提高加工效率：四轴加工可以减少工件装夹次数，提高生产效率
2. 实现复杂形状：能够加工常规三轴无法实现的复杂曲面
3. 提升表面质量：通过调整刀具与工件的相对位置，可以获得更好的表面光洁度
4. 应用领域广泛：航空航天、医疗器械、模具制造等行业广泛应用四轴加工技术
以下是您可能还关注的问题与解答：
Q：如何在实际操作中快速判断四轴的正转方向？
A：可以采用以下方法： 1. 参考右手定则：用右手拇指指向轴的正方向，其他手指弯曲的方向即为正转方向。 2. 查看机床说明书：制造商通常会明确指出各轴的正转方向。 3. 进行简单测试：编写一个小程序，指定轴旋转一个小角度，观察实际旋转方向。 4. 使用机床控制面板：许多现代数控系统提供图形界面，直观显示轴的旋转方向。
Q：四轴编程时如何避免常见错误？
A：可以注意以下几点： 1. 仔细核对坐标系：确保CAM软件中的坐标系与机床一致。 2. 注意单位转换：确保程序中使用的单位（度或弧度）与机床设置相符。 3. 考虑工件定位：合理设计工件在四轴上的摆放位置，避免不必要的复杂运动。 4. 留意旋转限制：了解机床的旋转范围限制，避免超出范围的指令。 5. 使用模拟软件：在实际加工前，使用模拟软件验证程序的正确性。
Q：四轴加工相比三轴加工有哪些优势？
A：四轴加工的主要优势包括： 1. 加工灵活性更高：可以实现更复杂的加工路径和形状。 2. 减少装夹次数：一次装夹可以加工多个面，提高效率和精度。 3. 改善表面质量：通过调整刀具与工件的相对角度，可以获得更好的表面光洁度。 4. 缩短加工时间：某些复杂形状在四轴上加工比三轴更快。 5. 提高材料利用率：可以更精确地控制加工过程，减少材料浪费。
总结而言，四轴机床的正转方向通常遵循右手定则，从主轴端看向工件时，逆时针旋转为正方向。然而，具体的旋转方向定义可能因机床制造商而异，操作者应当仔细查阅机床说明书并进行实际测试。在四轴编程和操作过程中，准确理解和控制旋转方向至关重要，这不仅关系到加工精度，更与操作安全密切相关。通过掌握正确的操作方法，合理利用四轴机床的优势，可以显著提高加工效率和质量，实现更复杂的加工任务。随着数控技术的不断发展，四轴甚至五轴加工技术将在现代制造业中扮演越来越重要的角色，为产品创新和工艺优化提供强大支持。
