三维激光扫描仪测量断面是一项精密的工程测量技术,它能够快速、高效地获取大量三维空间数据。本文将深入探讨三维激光扫描仪测量断面的方法和技巧,为您揭示精准测量的关键所在。让我们一起了解如何充分利用这项先进技术,提高测量效率和精度。
一、三维激光扫描仪的工作原理
1. 三维激光扫描仪通过发射激光束并接收反射信号来获取目标物体的空间信息。它能够在短时间内采集大量的三维坐标点,形成称为"点云"的数据集。

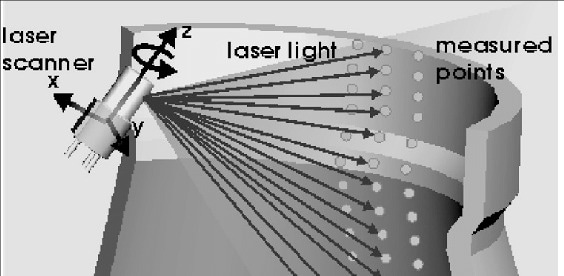

2. 扫描仪通过旋转镜面或棱镜来改变激光束的方向,实现对整个场景的扫描。现代三维激光扫描仪的扫描速度可达每秒数十万甚至数百万个点。
3. 扫描仪内部的高精度距离测量系统能够精确计算激光从发射到接收的时间,从而确定每个点的空间位置。最先进的扫描仪测距精度可达亚毫米级。
二、三维激光扫描仪测断面的准备工作
1. 现场勘察:仔细检查测量环境,确定最佳的仪器架设位置,避免遮挡和反射干扰。
2. 仪器调试:校准三维激光扫描仪,确保其处于最佳工作状态。这通常包括温度适应、自检和精度验证等步骤。
3. 控制网布设:在测量区域布设高精度控制点,这些控制点将用于后期数据配准和精度校核。控制点的精度直接影响最终成果的质量。
三、三维激光扫描仪测断面的具体步骤
1. 仪器架设:将三维激光扫描仪架设在预先选定的位置,使用三脚架或其他稳定支撑确保仪器的稳定性。某些高端扫描仪配备自动调平功能,可以自动补偿微小的倾斜。
2. 参数设置:根据测量需求设置扫描参数,包括扫描范围、点密度、扫描速度等。对于断面测量,通常需要较高的点密度以确保细节的捕捉。
3. 多站点扫描:为了获得完整的断面信息,通常需要从多个位置进行扫描。每个扫描站之间要确保有足够的重叠区域,以便后期数据拼接。
4. 目标球布设:在扫描区域放置特制的反射球或标靶,这些目标物将用于不同站点数据的自动配准。目标球的数量和分布直接影响配准的精度。
四、三维激光扫描数据处理与断面提取
1. 数据预处理:对原始点云数据进行噪声过滤、去除离群点等操作,提高数据质量。高质量的数据处理软件能够自动识别和移除大部分噪声点。
2. 点云配准:利用目标球或特征点将多个扫描站的数据拼接成一个完整的点云模型。先进的配准算法可以将配准误差控制在毫米级。
3. 断面提取:在点云模型中定义断面位置,提取所需的断面数据。某些软件支持自动批量提取多个平行断面,大大提高工作效率。
4. 断面优化:对提取的断面进行细化处理,如平滑化、特征点提取等,以得到最终的高精度断面图。
五、提高三维激光扫描仪测断面精度的技巧
1. 选择合适的仪器:根据测量对象和精度要求选择合适的三维激光扫描仪。高端扫描仪可以提供更高的测量精度和更远的测量距离。
2. 优化扫描角度:尽量避免激光束与被测表面呈小角度入射,这样可以减少测量误差。理想的入射角应接近90度。
3. 控制环境因素:温度、湿度、灰尘等环境因素都会影响测量精度。在恶劣环境下测量时,应采取相应的防护措施。
4. 增加重复测量:对于关键部位,可以进行多次重复测量并取平均值,以提高测量精度。
5. 定期校准:定期对三维激光扫描仪进行校准,确保其保持最佳性能状态。某些高端扫描仪具有自校准功能,可以实时补偿测量误差。
以下是您可能还关注的问题与解答:
Q:三维激光扫描仪测断面的优势是什么?
A:三维激光扫描仪测断面具有速度快、精度高、非接触、全面性强等优势。它能在短时间内获取大量空间数据,适用于复杂地形和结构的测量。
Q:三维激光扫描仪测断面的精度如何?
A:现代高端三维激光扫描仪的测量精度可达毫米级甚至亚毫米级。实际精度取决于仪器性能、测量距离、环境条件等多个因素。
Q:如何处理大型工程中的海量点云数据?
A:对于大型工程,可以采用分块处理、云计算等技术来处理海量点云数据。同时,使用专业的点云处理软件可以大大提高数据处理效率。
三维激光扫描仪测断面是一项强大而精密的测量技术。通过深入理解其工作原理、掌握正确的操作方法,并运用各种优化技巧,我们可以充分发挥这项技术的潜力,实现高效、精准的断面测量。随着技术的不断进步,三维激光扫描仪在工程测量、建筑、考古等领域的应用将会越来越广泛,为我们提供更加精确和全面的空间信息。
