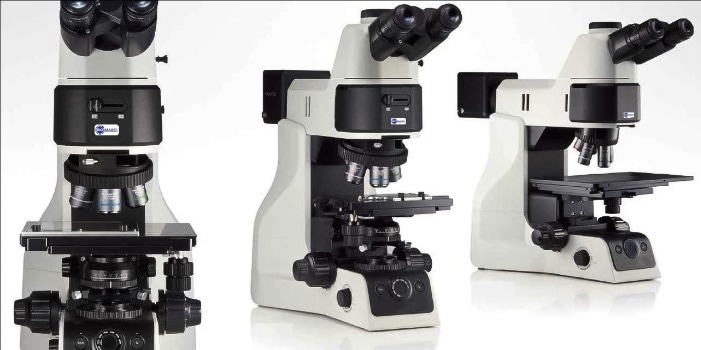

金相正置显微镜是材料科学和工业质量控制领域中的重要仪器。作为一名专业的工业设备专家，我将为您详细解析金相正置显微镜的核心组成部分。理解这些组成部分不仅能帮助我们更好地使用这种精密仪器，还能深入了解其工作原理和独特优势。让我们一起探索金相正置显微镜的内部世界。
一、光学系统
1. 物镜：物镜是显微镜的核心光学元件，直接决定了图像的放大倍率和分辨率。金相显微镜通常配备多个物镜，倍率从5x到100x不等。高端物镜可实现0.1微米的分辨率，能清晰呈现材料的微观结构。
2. 目镜：目镜进一步放大物镜形成的图像。标准配置通常为10x目镜，但也有12.5x或16x的选择。某些高级型号配备有宽视野目镜，视场数可达25mm或更大。
3. 照明系统：包括光源（通常为LED或卤素灯）、聚光镜和光阑。现代金相显微镜的照明系统往往支持亮度调节，有些还具备色温调节功能，以适应不同的观察需求。
二、机械系统
1. 载物台：用于放置和固定样品。金相正置显微镜的载物台通常较大，可容纳各种尺寸的样品。高端型号配备精密的XY移动机构，移动精度可达0.1mm，便于精确定位观察区域。

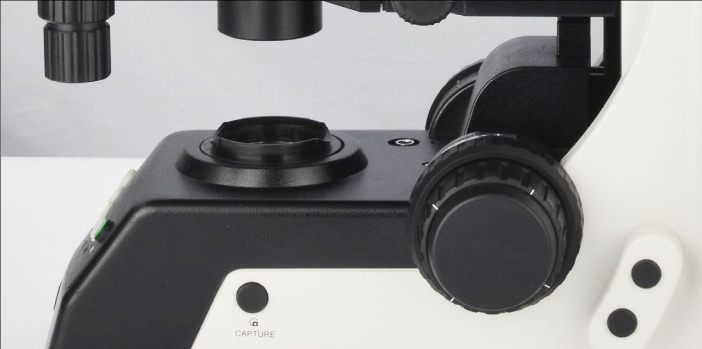

2. 调焦机构：包括粗调和微调旋钮。现代显微镜多采用同轴设计，操作更加便捷。某些高级型号的微调精度可达1微米或更高，确保清晰的观察效果。
3. 镜筒：连接目镜和物镜的部分。有些显微镜采用双筒或多筒设计，便于多人同时观察。某些型号的镜筒可以360度旋转，提高了操作灵活性。
三、电子和控制系统

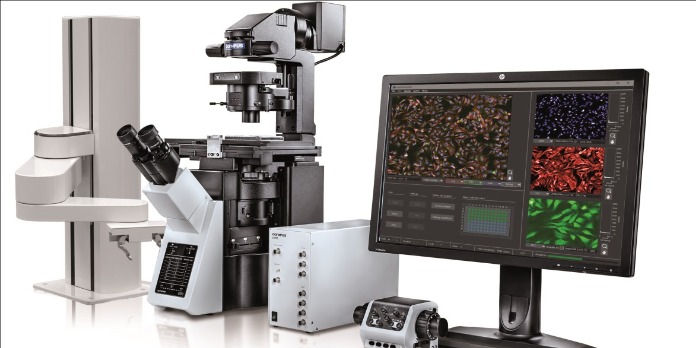

1. 数字相机：用于捕捉和记录显微图像。高端型号配备高分辨率CMOS或CCD传感器，像素可达2000万以上，能够精确记录样品的微观细节。
2. 控制面板：用于调节各项参数，如照明强度、对焦等。现代显微镜可能采用触摸屏设计，提供直观的用户界面。某些型号还支持智能手机或平板电脑远程控制。
3. 图像处理单元：负责图像的采集、存储和初步处理。高级系统可能集成专门的图像处理芯片，支持实时图像增强、自动测量等功能。
四、附件和辅助系统
1. 偏光装置：包括起偏器和检偏器，用于观察材料的光学各向异性。这对于研究晶体结构和应力分布特别有用。
2. 滤光片组：用于调节光谱，增强对比度或实现特定的观察效果。高端显微镜可能配备电动滤光片转盘，便于快速切换。
3. 自动对焦系统：利用激光或图像分析技术实现快速精确对焦。某些先进型号的自动对焦速度可达0.1秒，大大提高了工作效率。
五、软件系统
1. 图像采集软件：控制相机参数，实现图像的采集和存储。高级软件支持多种图像格式，并可进行简单的图像处理。
2. 图像分析软件：用于进行复杂的图像分析任务，如晶粒大小测量、相分析等。某些软件集成了人工智能算法，可以自动识别和分类金相组织，准确率高达95%以上。
3. 数据管理系统：用于组织和管理大量的显微图像和分析结果。先进的系统支持云存储和远程访问，方便团队协作和数据共享。
以下是您可能还关注的问题与解答：
Q：金相正置显微镜的基座有什么特殊要求吗？
A：金相正置显微镜的基座通常较重，以提供稳定的支撑。高端型号可能采用防震设计，如使用特殊的减振材料或主动减振系统，以最小化环境振动对观察的影响。
Q：金相正置显微镜的物镜有什么特殊之处？
A：金相显微镜的物镜通常是长工作距离设计，以适应样品的高度差异。同时，它们often具有较大的数值孔径，以获得更高的分辨率和更好的景深。
Q：金相正置显微镜的照明系统有哪些特点？
A：金相显微镜的照明系统通常位于样品下方，采用垂直照明方式。很多型号支持明场、暗场、偏光等多种照明模式，可以根据样品特性和观察需求灵活切换。
总结来说，金相正置显微镜是一个复杂而精密的仪器系统，其核心组成包括光学系统、机械系统、电子和控制系统、附件和辅助系统以及软件系统。每个组成部分都经过精心设计和优化，共同工作以提供清晰、准确的材料微观结构图像。了解这些组成部分不仅有助于我们更好地操作和维护显微镜，还能帮助我们充分发挥仪器的潜力，在材料分析和质量控制中取得更好的结果。随着技术的不断进步，我们可以期待金相正置显微镜在未来会有更多创新，为材料科学和工业生产提供更强大的支持。
