金相正置显微镜是材料科学和工业质量控制领域中的重要仪器。本文将深入探讨金相正置显微镜的特点,帮助您全面了解这种精密仪器的独特设计和功能。通过详细分析,我们将揭示金相正置显微镜为何在金属学、冶金工程等领域占据如此重要的地位。
一、光学系统的独特设计
1. 正置光路设计:金相正置显微镜的光源和聚光镜位于样品下方,物镜和目镜系统位于样品上方。这种设计使得光线从下往上穿过样品,然后进入观察系统。

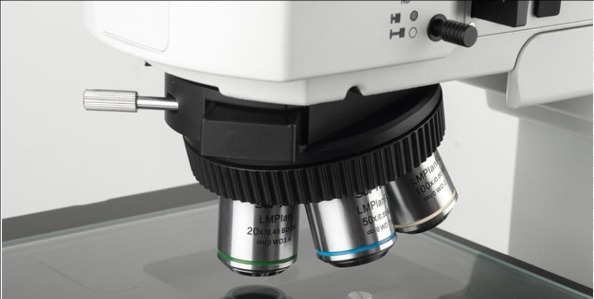

2. 高品质物镜:金相显微镜通常配备多种倍率的物镜,从低倍的5x到高倍的100x不等。高端型号采用平场消色差物镜,可以实现高达0.1微米的分辨率,确保观察到样品的精细结构。
3. 多样化照明模式:除了标准的明场照明,许多金相正置显微镜还支持暗场、偏光、差分干涉等观察模式。某些先进型号甚至集成了荧光观察功能,可以覆盖多种材料分析需求。
二、机械结构的专业设计
1. 稳定的支撑系统:金相正置显微镜通常采用重型基座设计,确保整个系统的稳定性。某些高端型号使用防震材料,可以有效减少环境振动对观察的影响。
2. 精密的调焦机构:配备高精度的同轴粗细调焦旋钮,允许操作者进行微米级的精确调焦。一些先进型号还具有自动对焦功能,大大提高了观察效率。

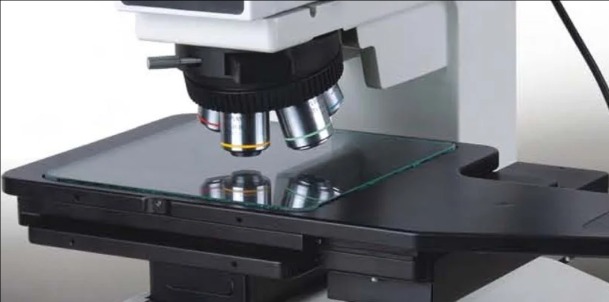

3. 大尺寸载物台:金相正置显微镜的载物台通常较大,可以容纳各种尺寸的样品。高端型号的载物台尺寸可达200mm x 200mm或更大,并配备精密的XY方向移动机构。
三、数字化和智能化特性
1. 高分辨率图像采集系统:现代金相正置显微镜多配备高性能数字相机,分辨率可达2000万像素以上。这些相机能够捕捉样品的微小细节,为后续分析提供高质量的图像数据。
2. 先进的图像处理软件:配套的专业软件不仅能进行基本的图像采集和测量,还能执行复杂的图像分析任务。例如,某些软件可以自动识别和测量金相组织中的晶粒大小,精度可达±0.1微米。
3. 智能化控制系统:高端金相正置显微镜往往集成了智能化控制系统,可以自动调节照明强度、切换观察模式等。一些型号甚至支持触屏操作,极大地提高了使用便利性。
四、多功能性和适应性
1. 样品兼容性广:金相正置显微镜不仅适用于金属样品,还可以观察陶瓷、聚合物等多种材料。某些专业型号甚至可以观察电子元件或集成电路。
2. 模块化设计:许多金相正置显微镜采用模块化设计理念,用户可以根据需求添加或更换各种附件,如不同类型的照明系统、滤光片或专用物镜。
3. 多人同时观察功能:一些教学或研究用途的金相正置显微镜配备了多头观察系统,允许多人同时观察同一样品。这在教学演示或团队研究中特别有用。
五、特殊应用功能
1. 原位加热观察:某些高级金相正置显微镜配备了加热载物台,可以在高温条件下(最高可达1000℃)观察材料的结构变化。这在研究相变、再结晶等现象时非常有价值。
2. 应力分析能力:通过集成光弹性观察系统,某些专业金相显微镜可以分析材料内部的应力分布。这在研究材料失效机理时格外重要。

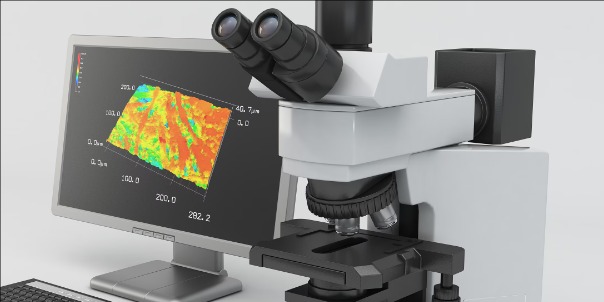

3. 三维重构功能:一些先进的金相正置显微镜系统集成了Z轴扫描和3D重构功能。通过采集多层次的图像数据,可以生成样品表面的三维模型,为精确分析提供新的维度。
以下是您可能还关注的问题与解答:
Q:金相正置显微镜和生物显微镜有什么主要区别?
A:金相正置显微镜主要用于观察不透明样品,光源在样品下方;而生物显微镜主要观察透明样品,光源通常在样品上方。金相显微镜更适合材料科学研究,生物显微镜则主要用于生命科学领域。
Q:金相正置显微镜的放大倍率范围是多少?
A:金相正置显微镜的放大倍率通常在50x到1000x之间。某些高端型号通过使用附加镜头可以达到2000x或更高的放大倍率。
Q:金相正置显微镜需要特殊的样品制备吗?
A:是的,金相样品通常需要经过切割、磨平、抛光和腐蚀等处理步骤。这些步骤旨在显露材料的内部结构,使其在显微镜下更容易观察和分析。
总结来说,金相正置显微镜以其独特的光学设计、稳定的机械结构、强大的数字化功能以及广泛的适应性,成为材料科学和工业质量控制领域不可或缺的分析工具。它不仅能提供清晰的微观结构图像,还能进行各种复杂的材料分析任务。随着技术的不断进步,我们可以期待金相正置显微镜在未来会有更多创新,为材料研究和工业生产提供更强大的支持。无论是在实验室研究还是工业现场,金相正置显微镜都将继续发挥其独特而重要的作用。
