三维激光扫描仪是什么系统?组成与功能介绍

[原创内容] 发布于:2024-08-06 11:47:31 阅读:197次 编辑:思诚市场部 核心内容:三维激光扫描仪是什么系统

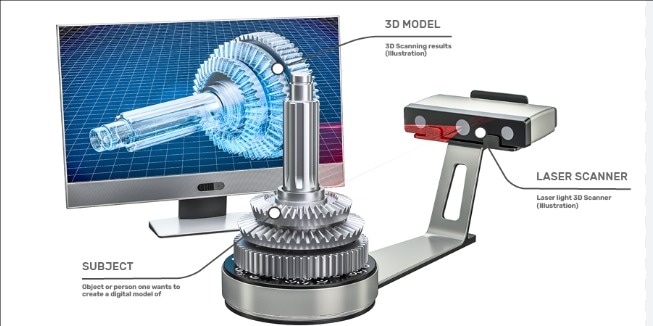

三维激光扫描仪是一种先进的测量系统,能够快速、精确地捕捉现实世界的三维数据。本文将为您详细介绍三维激光扫描仪的系统组成、工作原理以及主要功能,帮助您全面了解这一革命性的测量技术。

一、三维激光扫描仪的系统定义

1、三维激光扫描仪是一种非接触式的主动测量系统,通过发射激光并接收反射信号来获取目标物体的空间信息。

2、它能够在短时间内采集大量的三维坐标点,形成所谓的"点云"数据,用于构建精确的数字化三维模型。

3、这种系统将激光测距技术、高精度角度测量技术、高速扫描技术和计算机技术有机结合,实现了对复杂物体的快速、高精度三维测量。

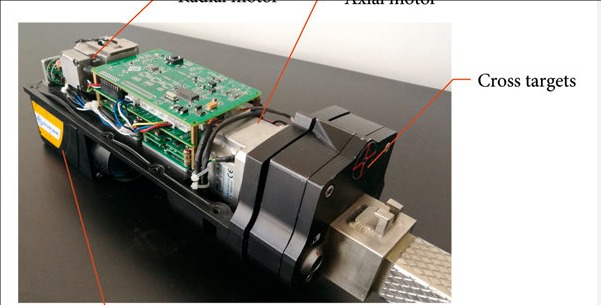

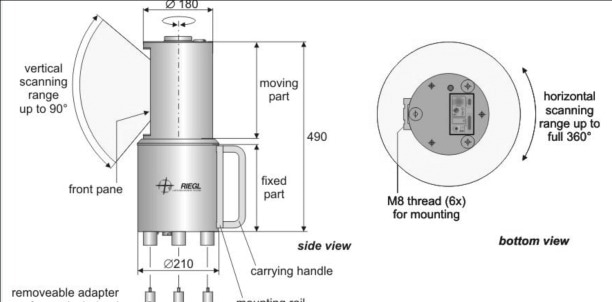

二、三维激光扫描仪的系统组成

1、激光发射器:负责产生和发射高能量、高频率的激光束。通常使用的是波长为532nm或1064nm的固态激光器

2、接收器:捕获从目标物体反射回来的激光信号。主要包括光电探测器和信号放大器。

3、扫描系统:通常由高速旋转的多面镜或振镜组成,用于控制激光束的扫描方向。扫描速度可达每秒数十万甚至数百万个点

4、角度测量系统:精确测量激光束的发射角度,通常采用高精度的光电编码器。

5、数据处理单元:负责实时处理接收到的信号,计算三维坐标,并进行初步的数据过滤。

6、控制系统:管理整个扫描过程,包括扫描参数设置、数据存储和传输等。

7、配套软件:用于数据后处理、三维建模和可视化展示。

三、三维激光扫描仪的工作原理

1、距离测量:三维激光扫描仪主要采用飞行时间法(TOF)或相位差法来测量距离。

2、飞行时间法:计算激光从发射到接收的时间,乘以光速的一半得到距离。测量范围可达数百米,精度在毫米级

3、相位差法:通过比较发射和接收激光信号的相位差来计算距离。测量范围较短(通常不超过100米),但精度可达亚毫米级

4、角度测量:通过高精度编码器记录激光发射时的水平和垂直角度。

5、三维坐标计算:结合距离和角度信息,使用球坐标系转换算法计算出每个测量点的三维坐标。

四、三维激光扫描仪的主要功能

1、快速数据采集:能够在短时间内采集数百万个三维坐标点,大大提高了测量效率。

2、高精度测量:depending on the model and conditions, 测量精度可达毫米级甚至亚毫米级,满足各种高精度应用需求。

3、全面覆盖:通过多站扫描和自动配准,可以实现对复杂物体或场景的全方位测量。

4、非接触式测量:无需接触被测物体,特别适合测量危险、不可接触或难以接近的目标。

5、三维可视化:采集的点云数据可直接用于三维建模和可视化展示,支持虚拟现实和增强现实应用。

6、变形监测:通过多期扫描数据的对比,可以精确检测出物体的微小变形。

7、逆向工程:能够快速获取复杂物体的三维数据,用于产品设计和制造。

五、三维激光扫描仪的应用领域

1、建筑测绘:快速获取建筑物的精确三维模型,用于施工图绘制、改造设计等。

2、工程测量:用于隧道、桥梁、道路等大型工程的变形监测和质量控制。

3、文物保护:对历史建筑和文物进行数字化保存和研究。

4、工业制造:用于大型设备的安装、调试和维护,以及产品质量控制。

5、智慧城市:为城市规划、管理和三维GIS提供高精度的三维数据支持。

以下是您可能还关注的问题与解答:

Q:三维激光扫描仪和传统测量方法相比有什么优势?

A:三维激光扫描仪具有测量速度快、精度高、数据全面、非接触式等优势,特别适合复杂环境和大规模测量任务。

Q:三维激光扫描仪的数据处理需要特殊软件吗?

A:是的,三维激光扫描仪的原始数据通常需要使用专业的点云处理软件进行后期处理,如配准、滤波、建模等操作。

Q:三维激光扫描仪有什么局限性?

A:主要局限包括设备成本较高、对环境条件(如天气、光照)敏感、对透明或高反射表面的测量效果不理想等。

通过本文的详细介绍,相信您已经对三维激光扫描仪系统有了全面的认识。这种先进的测量系统正在改变我们获取和处理三维空间信息的方式,为各行各业带来了新的机遇和挑战。随着技术的不断进步,三维激光扫描仪必将在更广泛的领域发挥重要作用,推动测量技术和相关产业的创新发展。
