便携式三坐标如何测量平面度?精准测量方法解析

[原创内容] 发布于:2024-08-06 11:38:24 阅读:358次 编辑:思诚市场部 核心内容:便携式三坐标怎么测平面度

平面度是衡量物体表面平整程度的重要指标,在精密加工和质量控制中扮演着关键角色。便携式三坐标测量仪凭借其灵活性和高精度,成为测量平面度的理想工具。本文将为您详细解析如何使用便携式三坐标测量仪精准测量平面度,帮助您掌握这一重要技能。

一、了解平面度测量原理

在开始测量之前,我们需要理解平面度的定义和测量原理:

1. 平面度定义:平面度是指实际表面与理想平面之间的最大偏差。它表示了表面的起伏程度。

2. 测量原理:通过在被测表面上采集多个点的坐标,然后计算这些点到拟合平面的最大正负偏差,得出平面度值。

3. 评价标准:通常使用最小二乘法拟合理想平面,然后计算实际点到该平面的最大偏差。

二、便携式三坐标测量仪的准备工作

测量平面度前的准备工作至关重要,它直接影响测量的精度和可靠性:

1. 环境控制:选择温度稳定的环境,理想温度为20±2℃。避免阳光直射和气流干扰。

2. 设备校准:使用标准球对便携式三坐标测量仪进行校准,确保测量系统的准确性。

3. 清洁被测物:仔细清洁被测平面,去除可能影响测量的灰尘、油污等。

4. 固定工件:使用适当的夹具或支撑装置固定被测工件,防止测量过程中发生移动。

三、平面度测量步骤

现在,让我们逐步了解如何使用便携式三坐标测量仪测量平面度:

1. 启动系统:打开便携式三坐标测量仪和配套软件。

2. 创建新项目:在测量软件中创建新的测量项目,选择平面度测量模式。

3. 设置参数:根据被测平面的大小和精度要求,设置测量点数和分布。通常,点数越多,测量结果越准确。

4. 采集数据点:使用测量臂的探头在被测平面上采集数据点。保持稳定的测量力度,避免晃动。

5. 自动计算:软件将自动计算最佳拟合平面,并给出平面度值。

6. 结果分析:观察平面度值和误差分布图,判断是否符合要求。

7. 生成报告:利用软件功能生成包含测量数据、平面度值和3D误差分布图的报告。

四、提高测量精度的技巧

要获得更精确的平面度测量结果,可以采用以下技巧:

1. 合理布点:均匀分布测量点,覆盖整个被测平面。对于大型平面,可采用网格状布点方式。

2. 增加采样点:适当增加测量点的数量可以提高测量精度,但也要考虑效率平衡。

3. 多次测量:对同一平面进行多次测量,取平均值,可以降低随机误差的影响。

4. 使用过滤算法:某些测量软件提供数据过滤功能,可以去除异常点,提高测量准确性。

5. 控制测量力度:保持一致的测量力度,避免因压力不均导致的测量误差。

五、结果解读与评估

测量完成后,正确解读结果对于评估平面度至关重要:

1. 平面度值:这是最直观的指标,表示实际表面相对于理想平面的最大偏差。

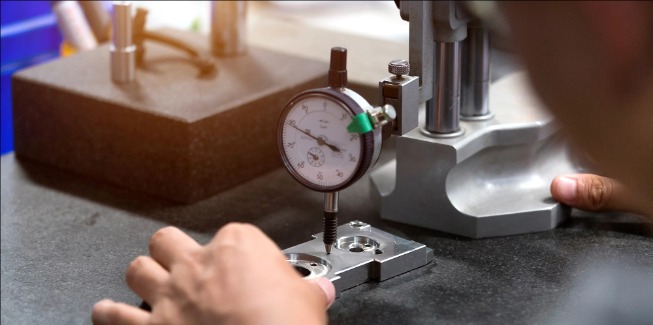

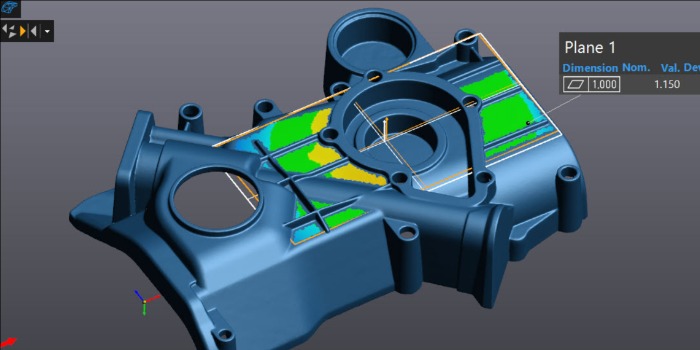

2. 误差分布图:通过颜色编码展示平面各区域的偏差情况,有助于识别问题区域。

3. 统计分析:观察偏差的分布特征,如是否呈现系统性误差,可能指示加工过程中的问题。

4. 公差判定:将测量结果与图纸要求的公差进行比对,判断是否合格。

六、注意事项

在使用便携式三坐标测量仪测量平面度时,请注意以下几点:

1. 温度补偿:如果环境温度与标准温度(20℃)有差异,考虑使用温度补偿功能。

2. 避免振动:测量过程中避免外部振动,可能影响测量精度。

3. 定期维护:保持设备清洁,定期检查和维护,确保长期测量准确性。

4. 操作培训:确保操作人员经过专业培训,熟悉设备操作和测量原理。

以下是您可能还关注的问题与解答:

Q:便携式三坐标测量仪测量平面度的精度如何?

A:便携式三坐标测量仪的平面度测量精度通常可达0.01mm-0.05mm,具体取决于设备型号和测量范围。高端型号在理想条件下甚至可以达到更高精度。

Q:如何处理大面积平面的平面度测量?

A:对于大面积平面,可以采用分区测量的方法。将平面划分为若干个小区域,分别测量后综合分析。同时,增加测量点数量和使用更大测量范围的设备也能提高大面积平面的测量精度。

Q:便携式三坐标测量仪与传统平面度仪相比有什么优势?

A:便携式三坐标测量仪的主要优势在于其灵活性和多功能性。它不仅可以测量平面度,还能进行其他几何特征的测量。此外,它可以直接在生产现场使用,适合大型零件或不便移动的物体的测量。

使用便携式三坐标测量仪测量平面度是一项需要理论知识与实践经验结合的技能。通过掌握正确的测量方法和技巧,您可以获得高精度的平面度测量结果,为产品质量控制提供可靠依据。随着制造业对精密测量需求的不断提高,精通平面度测量将成为质量控制人员的重要能力。持续学习和实践,将帮助您在精密测量领域不断提升专业水平,为产品质量保驾护航。
