三目倒置金相显微镜是一种先进的光学仪器,专门用于观察和分析金属材料的微观结构。它结合了倒置显微镜的设计和三目观察系统,为材料科学、冶金工程和质量控制等领域提供了强大的分析工具。本文将为您详细解析三目倒置金相显微镜的特点、功能以及广泛的应用领域。
一、三目倒置金相显微镜的结构特点

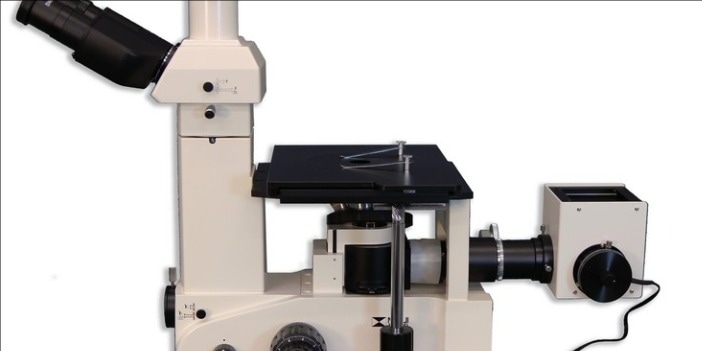

1. 倒置设计:与传统显微镜不同,三目倒置金相显微镜的物镜位于样品下方,光源和照明系统位于上方。这种设计允许观察较大或较厚的样品,无需进行复杂的样品制备。

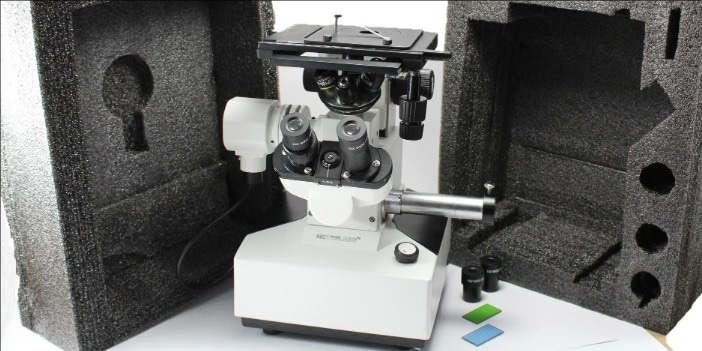

2. 三目观察系统:三目系统包括两个目镜和一个摄像接口。这使得操作者可以同时进行双眼观察,并连接数码相机或摄像头进行图像采集和分析。

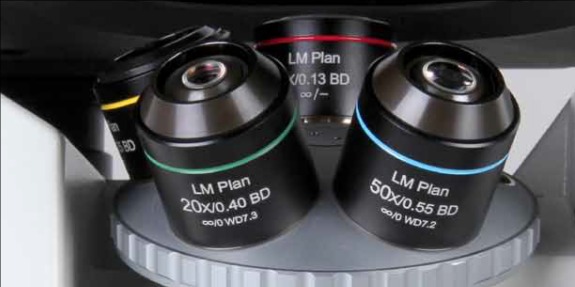

3. 高性能物镜:通常配备多个不同倍率的物镜,从低倍率(如4x)到高倍率(如100x),以满足不同观察需求。物镜采用高品质光学玻璃,具有优秀的色差校正和平场性能。
二、三目倒置金相显微镜的核心功能
1. 高分辨率观察:先进的光学系统可实现高达1000倍甚至更高的放大倍率,能够清晰观察金属材料的晶粒结构、相界面和微小缺陷。
2. 多种照明模式:包括明场、暗场、偏光和差分干涉对比(DIC)等,可根据样品特性选择最佳观察方式。例如,暗场照明特别适合观察表面缺陷和裂纹。
3. 数字图像采集:通过三目系统的摄像接口,可以连接高分辨率数码相机或CCD,实现实时图像采集和分析。这为后续的定量分析和文档记录提供了便利。
三、三目倒置金相显微镜的应用领域
1. 材料科学研究:用于观察各种金属、合金、陶瓷和复合材料的微观结构,研究材料的相变、晶粒生长和变形机制等。
2. 冶金工业质量控制:在钢铁、铝业等冶金行业中,用于检测原材料和成品的微观结构,评估热处理效果,确保产品质量。
3. 失效分析:用于分析金属构件的断裂表面、疲劳裂纹和腐蚀痕迹,帮助工程师确定失效原因并改进设计。
四、三目倒置金相显微镜的技术参数
1. 放大倍率:通常范围为40x-1000x,某些高端型号可达2000x。
2. 数值孔径(NA):高倍物镜的NA值可达0.95,保证高分辨率成像。
3. 工作距离:长工作距离物镜可达10-20mm,适合观察较厚样品。
4. 照明系统:通常采用12V/100W卤素灯或LED光源,确保充足均匀的照明。
五、选购和使用三目倒置金相显微镜的注意事项
1. 光学质量:选择知名品牌,确保物镜和目镜的光学性能优秀,能提供清晰无畸变的图像。
2. 机械稳定性:显微镜整体结构应稳固,避免观察过程中的振动影响图像质量。
3. 软件兼容性:如需进行图像分析,应确保显微镜配套的图像采集系统与分析软件兼容。
以下是您可能还关注的问题与解答:
Q:三目倒置金相显微镜与普通金相显微镜有什么区别?
A:主要区别在于光路设计和观察方式。三目倒置金相显微镜的物镜在样品下方,更适合观察大型或厚重样品;而且三目系统允许同时进行目视观察和图像采集。
Q:三目倒置金相显微镜的价格范围如何?
A:价格因品牌、性能和配置而异,一般从几万元到几十万元不等。高端研究级设备可能更贵。
Q:三目倒置金相显微镜需要特殊的样品制备吗?
A:相比传统金相显微镜,三目倒置式对样品制备要求较低。但为获得最佳观察效果,样品表面仍需进行适当的抛光和蚀刻处理。
总之,三目倒置金相显微镜是一种功能强大、应用广泛的材料分析工具。它结合了倒置显微镜的便利性和三目系统的versatility,为材料科学、工业生产和质量控制等领域提供了精确的微观结构观察和分析能力。随着材料科学的不断发展,这类先进的显微技术将在推动材料创新和改进生产工艺方面发挥越来越重要的作用。
