便携式三坐标测量仪是现代精密测量领域的重要工具，它能够快速、准确地测量复杂零件的三维尺寸。本文将为您详细介绍便携式三坐标测量仪的使用方法，包括操作指南和实用技巧，帮助您更好地掌握这一先进测量设备的使用。
一、了解便携式三坐标测量仪
便携式三坐标测量仪主要由测量臂、探头系统、数据处理单元和软件系统组成。它的工作原理是通过在三维空间中精确定位点的坐标，实现对物体几何特征的测量。这种测量设备具有以下特点：
1. 便携性：与传统的固定式三坐标测量机相比，便携式设备更加灵活，可以直接在生产现场使用。
2. 高精度：根据不同型号，测量精度可达0.025mm-0.1mm。
3. 多功能性：可以测量点、线、面等多种几何特征，适用于各种复杂形状的零件。
二、使用前的准备工作
在开始使用便携式三坐标测量仪之前，需要做好以下准备：
1. 环境准备：选择合适的测量环境，尽量避免振动、温度变化大的场所。理想的测量环境温度应保持在20±2℃。
2. 设备检查：确保测量臂各关节活动正常，探头清洁无损。
3. 软件安装：在计算机上安装配套的测量软件，并确保版本为最新。
4. 校准：使用标准球进行系统校准，确保测量精度。
三、操作步骤详解
现在，让我们逐步了解如何使用便携式三坐标测量仪：
1. 启动系统：打开测量仪和配套电脑，启动测量软件。
2. 创建测量项目：在软件中新建一个测量项目，或打开已有的项目文件。
3. 设置坐标系：根据被测物体的特征，建立合适的坐标系。通常可以通过测量平面、轴线或特征点来完成。
4. 选择测量模式：根据测量需求，选择点测量、线测量、面测量等模式。

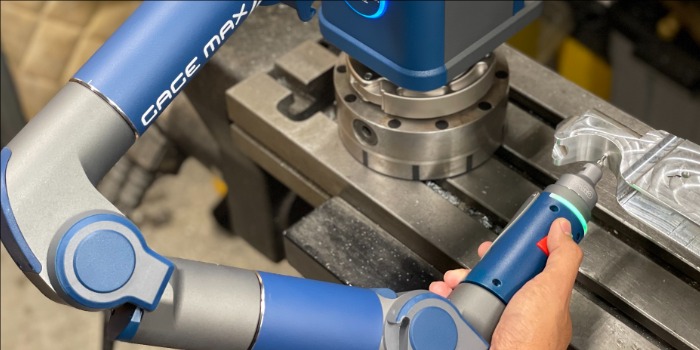

5. 进行实际测量：用测量臂的探头接触被测物体的指定位置，保持稳定，触发测量。软件会自动记录坐标值。
6. 数据采集：根据测量需求，采集足够数量的测量点。对于复杂形状，可能需要采集多个点来定义一个几何特征。
7. 数据处理：软件会自动处理采集到的坐标数据，计算出所需的几何特征，如直径、长度、角度等。
8. 结果分析：比对测量结果与图纸要求，判断是否合格。

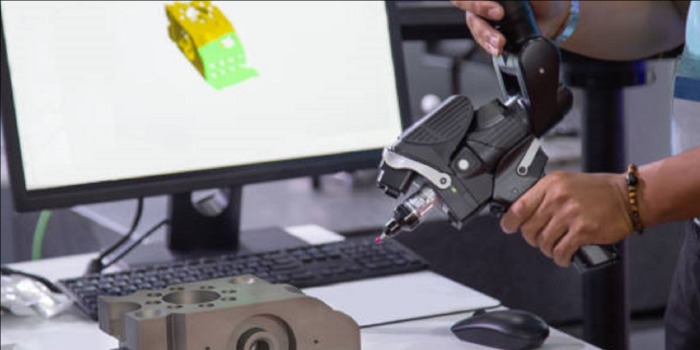

9. 生成报告：利用软件的报告生成功能，创建包含测量数据、误差分析和3D可视化模型的测量报告。
四、实操技巧
要想熟练使用便携式三坐标测量仪，以下技巧将会很有帮助：
1. 保持正确姿势：测量时保持身体稳定，避免不必要的晃动。正确的操作姿势可以提高测量精度和效率。
2. 合理规划测量路径：提前规划测量顺序和路径，可以大大提高测量效率。
3. 多点测量：对于关键尺寸，建议进行多次测量取平均值，以提高数据可靠性。
4. 利用自动测量功能：对于需要重复测量的相同零件，可以使用软件的自动测量功能，提高效率。
5. 定期校准：虽然便携式三坐标测量仪相对稳定，但仍建议定期进行校准，以确保长期的测量精度。
五、注意事项
使用便携式三坐标测量仪时，请注意以下几点：
1. 温度影响：测量前，让被测物体适应环境温度，避免温度变化导致的测量误差。
2. 清洁维护：定期清洁测量臂和探头，保持设备的清洁度。
3. 力度控制：测量时控制适当的接触力度，过大或过小都可能影响测量精度。
4. 数据备份：及时保存测量数据，防止意外情况导致数据丢失。
5. 培训重要性：确保操作人员经过专业培训，充分了解设备的使用方法和注意事项。
以下是您可能还关注的问题与解答：
Q：便携式三坐标测量仪可以测量哪些类型的零件？
A：便携式三坐标测量仪适用于各种复杂形状的零件，包括但不限于汽车零部件、航空航天组件、模具等。它可以测量点、线、面、圆、球等各种几何特征。
Q：如何提高便携式三坐标测量仪的测量效率？
A：提高测量效率可以通过以下方法：合理规划测量路径、熟练掌握软件操作、使用自动测量功能、优化工作流程等。同时，定期的设备维护和操作人员培训也很重要。
Q：便携式三坐标测量仪与固定式三坐标测量机相比有什么优势？

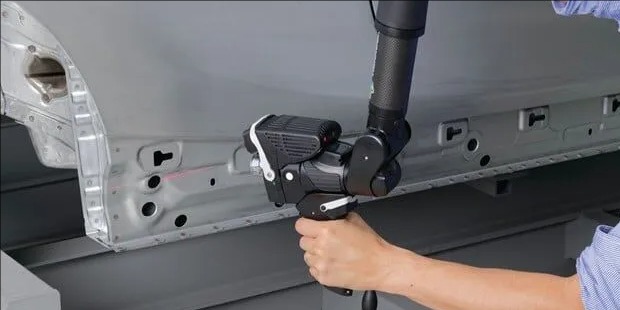

A：便携式三坐标测量仪的主要优势在于其便携性和灵活性。它可以直接在生产现场使用，适合大型零件或不便移动的物体的测量。此外，便携式设备的初始投资和维护成本通常较低。
便携式三坐标测量仪的使用需要理论知识与实践经验的结合。通过掌握正确的操作方法和实用技巧，您可以充分发挥这一先进测量工具的潜力，提高测量效率和精度。随着制造业对精密测量需求的不断增长，熟练使用便携式三坐标测量仪将成为质量控制人员的重要技能。持续学习和实践，将帮助您在精密测量领域不断提升专业水平。
