手动倒置金相显微镜是一种重要的材料分析工具,广泛应用于冶金、材料科学等领域。本文将为您详细解析如何正确使用手动倒置金相显微镜,帮助您充分发挥这一精密仪器的功能,获得高质量的金相观察结果。

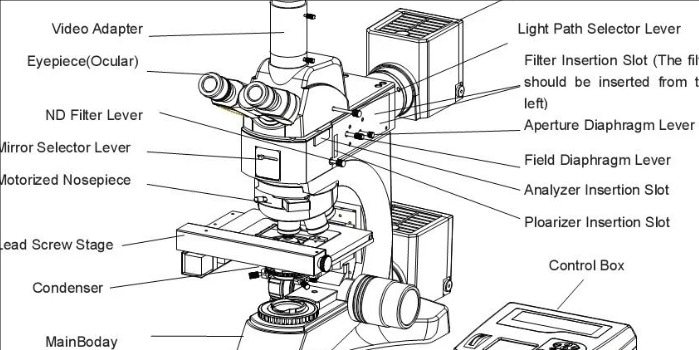

一、手动倒置金相显微镜的基本结构
在开始操作之前,我们首先需要了解手动倒置金相显微镜的基本结构。这种显微镜主要由以下几个部分组成:
1. 目镜:通常提供10X或15X的放大倍数,用于观察样品图像。
2. 物镜转盘:装有不同倍率的物镜,通常包括5X、10X、20X、50X和100X等。

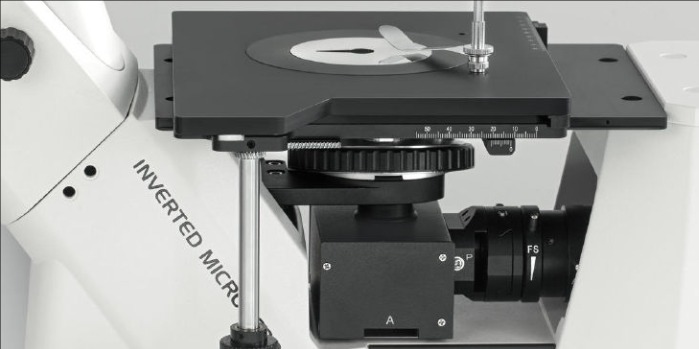

3. 载物台:用于放置样品,可以进行X-Y方向的移动。
4. 粗微调焦旋钮:用于调节物镜与样品之间的距离,实现清晰对焦。
5. 光源系统:通常采用LED或卤素灯,提供明场照明。
二、样品制备注意事项
正确的样品制备是获得高质量金相图像的关键。在使用手动倒置金相显微镜之前,请注意以下几点:
1. 样品表面必须经过精细抛光,以确保表面平整光滑。
2. 根据观察目的,选择适当的腐蚀剂对样品表面进行腐蚀处理。
3. 样品厚度应控制在合适范围,通常不超过10mm,以确保光源能够有效穿透。
三、手动倒置金相显微镜的操作步骤
现在,让我们一步步了解如何正确操作手动倒置金相显微镜:
1. 开启电源:确保显微镜连接到稳定的电源,打开电源开关。
2. 调节光源:调节光源亮度,使其适合观察需求,通常从50%亮度开始调节。
3. 放置样品:将制备好的样品放置在载物台上,使观察面朝下。
4. 选择物镜:从低倍率开始,通常先使用5X或10X物镜。
5. 粗调焦:使用粗调焦旋钮,缓慢降低载物台,直到在目镜中看到模糊的图像。
6. 微调焦:使用微调焦旋钮,精细调节焦距,直到获得清晰的图像。
7. 调节光栏:调整光栏大小,以获得最佳的对比度和清晰度。
8. 更换物镜:根据需要,逐步更换更高倍率的物镜,每次更换后重复步骤5-7。
四、观察技巧与注意事项
为了获得最佳的观察效果,请注意以下几点:
1. 始终保持载物台和物镜清洁,定期用专用的镜头纸擦拭。
2. 在更换高倍率物镜时,要特别小心,避免物镜与样品发生碰撞。
3. 观察时,可以适当调整载物台的X-Y位置,以查看样品的不同区域。
4. 对于反射率较低的样品,可以适当增加光源亮度。
5. 如果需要拍摄金相图像,可以连接显微镜相机或使用目镜接口适配器。
五、手动倒置金相显微镜的维护
适当的维护可以延长显微镜的使用寿命,提高观察质量。以下是一些重要的维护建议:
1. 使用后,用防尘罩盖住显微镜,防止灰尘进入。
2. 定期检查并清洁光学元件,包括目镜、物镜和反射镜。
3. 保持显微镜在恒温恒湿的环境中,避免剧烈温度变化。
4. 定期检查电气连接和机械部件,确保其正常工作。
5. 每年进行一次专业的保养和校准,以确保显微镜的精度。
以下是您可能还关注的问题与解答:
Q:手动倒置金相显微镜和普通金相显微镜有什么区别?
A:手动倒置金相显微镜的主要区别在于光路设计。在倒置显微镜中,物镜位于样品下方,这种设计允许观察较厚或不透明的样品,特别适合金相学研究。
Q:如何选择合适的物镜倍率?
A:物镜选择取决于观察目的。通常从低倍率开始,逐步增加。低倍率(5X-10X)用于总体观察,中倍率(20X-50X)用于细节观察,高倍率(100X)用于精细结构分析。
Q:使用油镜时有什么特殊注意事项?
A:使用油镜(通常是100X物镜)时,需在样品表面和物镜之间滴加适量浸油。使用后务必及时清洁物镜,避免浸油残留损坏镜头。
正确使用手动倒置金相显微镜需要耐心和练习。通过遵循上述步骤和建议,您将能够充分发挥这一精密仪器的潜力,获得高质量的金相观察结果。记住,practice makes perfect!持续的实践和积累经验将帮助您成为熟练的操作者。
