便携式三坐标同心度测量是一种精密的工业检测方法，广泛应用于机械制造、航空航天等领域。本文将为您详细解析便携式三坐标同心度测量的方法，并提供一览无余的操作步骤指南。通过这篇文章，您将深入了解如何正确使用便携式三坐标测量仪进行同心度测量，提高测量精度和效率。
一、便携式三坐标同心度测量的原理
1. 便携式三坐标测量仪是一种高精度的便携式测量设备，它能够在三维空间中精确定位被测物体的坐标点。

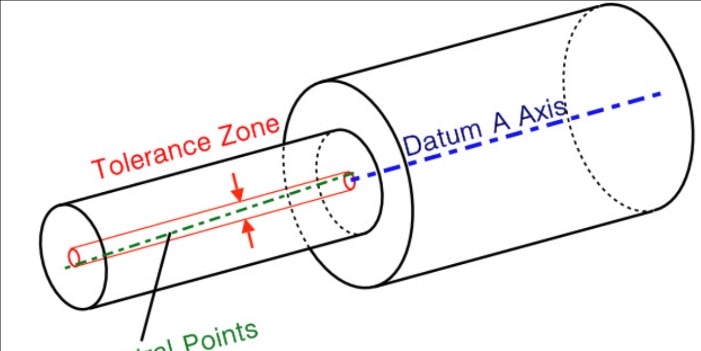

2. 同心度测量是指测量两个或多个圆柱形表面的中心轴线偏差，以评估其同轴程度。
3. 便携式三坐标同心度测量结合了三坐标测量技术和同心度测量原理，通过采集多个点的坐标数据，计算出被测物体的同心度偏差。
二、便携式三坐标同心度测量的设备准备
1. 便携式三坐标测量仪：选择精度不低于0.01mm的高精度测量仪，如Faro Arm或Hexagon Romer Arm等。

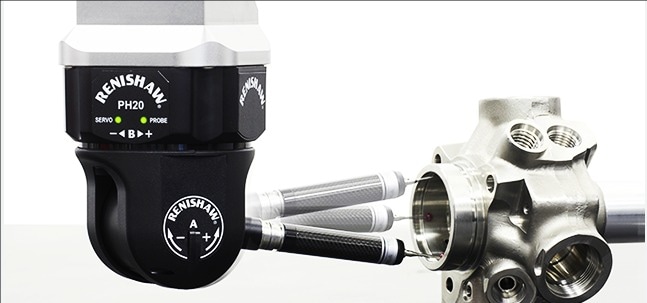

2. 测头系统：根据被测物体的尺寸和形状，选择合适的测头，通常包括球头、针头和盘头等。
3. 数据处理软件：如PolyWorks、Metrolog X4或Spatial Analyzer等专业三坐标测量软件。
4. 校准装置：用于测量前的仪器校准，确保测量精度。
三、便携式三坐标同心度测量的操作步骤
1. 设备校准：使用校准装置对便携式三坐标测量仪进行校准，确保测量精度符合要求。
2. 工件固定：将被测工件稳固地固定在工作台上，确保测量过程中不会发生移动。
3. 建立坐标系：选择合适的基准面和轴线，建立工件坐标系。
4. 测量基准圆柱面：在基准圆柱面上均匀选取至少9个点，采集坐标数据。
5. 测量待测圆柱面：在待测圆柱面上同样均匀选取至少9个点，采集坐标数据。

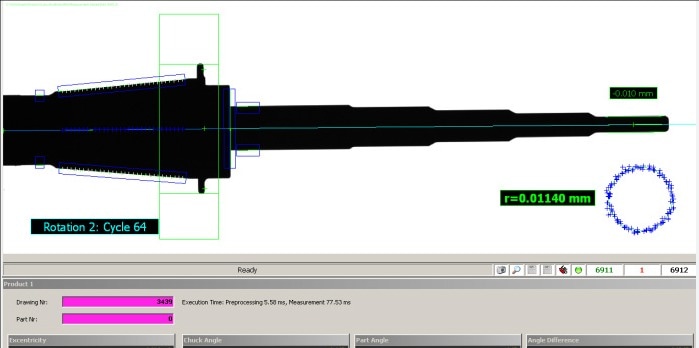

6. 数据处理：使用专业软件处理采集的坐标数据，计算出同心度偏差值。
7. 结果分析：根据计算结果，判断同心度是否符合设计要求，并给出相应的改进建议。
四、便携式三坐标同心度测量的注意事项
1. 环境控制：测量环境温度应保持在20±2℃，相对湿度控制在45%~65%之间，以减少环境因素对测量精度的影响。
2. 测量点选取：均匀分布测量点，避免集中在某一区域，以确保测量结果的代表性。
3. 操作稳定性：测量过程中保持稳定的操作姿势，避免因人为因素导致的测量误差。
4. 定期校准：按照设备说明书的要求定期对测量仪进行校准，以维持长期的测量精度。
5. 数据备份：及时保存测量数据和分析结果，以便后续追溯和比对。
五、便携式三坐标同心度测量的优势与应用
1. 高精度：便携式三坐标测量仪的测量精度可达0.01mm以下，满足大多数工业应用需求。
2. 灵活性强：可以在现场直接进行测量，无需将大型工件搬运到实验室。
3. 效率高：相比传统的同心度测量方法，便携式三坐标测量大大提高了测量效率。
4. 应用广泛：适用于航空航天、汽车制造、机床制造等多个工业领域的同心度测量需求。
以下是您可能还关注的问题与解答：
Q：便携式三坐标同心度测量的精度如何？
A：便携式三坐标同心度测量的精度通常可达0.01mm以下，具体取决于所使用的设备型号和操作技巧。
Q：如何提高便携式三坐标同心度测量的准确性？
A：可以通过增加测量点数量、优化测量环境、定期校准设备、提高操作人员技能等方式来提高测量准确性。
Q：便携式三坐标同心度测量适用于多大尺寸的工件？
A：便携式三坐标测量仪的测量范围通常在0.6m到3.5m之间，可以满足大多数中小型工件的测量需求。对于更大尺寸的工件，可以考虑使用激光跟踪仪等大型测量设备。
总结来说，便携式三坐标同心度测量方法是一种高效、精确的现代化测量技术。通过遵循本文详细介绍的操作步骤，并注意相关注意事项，您可以有效地进行同心度测量，为产品质量控制提供可靠的数据支持。随着工业4.0的发展，这种测量方法将在精密制造领域发挥越来越重要的作用。
