便携式三坐标检具是现代工业精密测量的重要工具，广泛应用于制造业、航空航天、汽车等领域。本文将为您详细介绍便携式三坐标检具的正确使用方法，并提供一份全面的操作指南。通过阅读本文，您将掌握如何高效且准确地使用这一先进的测量工具，从而提升您的工作效率和产品质量。
一、便携式三坐标检具的基本认识
1. 便携式三坐标检具是一种可移动的高精度测量设备，能够在三维空间中测量物体的几何尺寸。

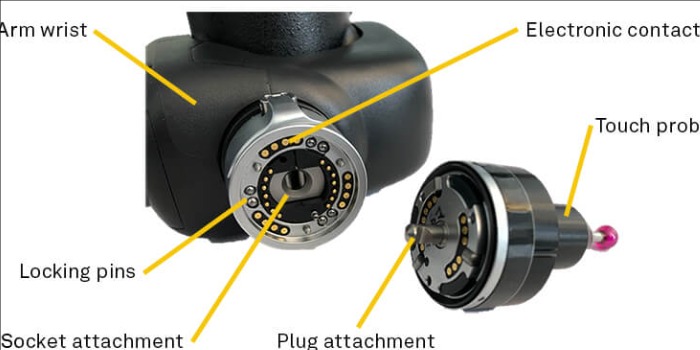

2. 主要组成部分包括：测量臂、探头系统、数据处理单元和软件系统。
3. 测量精度通常可达0.025mm-0.1mm，具体取决于设备型号和使用环境。
二、便携式三坐标检具的准备工作
1. 环境准备：确保测量环境温度稳定在20±2℃，相对湿度控制在45%-65%之间。
2. 设备检查：检查测量臂各关节是否灵活，探头是否完好，电池电量是否充足。
3. 软件安装：在计算机上安装相应的测量软件，如PolyWorks、Geomagic或Spatial Analyzer等。
4. 校准准备：准备校准球或校准板，用于设备的日常校准。
三、便携式三坐标检具的操作步骤
1. 设备校准：启动测量软件，选择校准功能 ,按照软件提示，用探头依次触碰校准球的不同位置,完成校准后，检查校准结果，确保误差在允许范围内
2. 工件固定：将待测工件稳固地固定在工作台上,确保工件在测量过程中不会发生移动
3. 建立坐标系：选择工件上的基准面、基准轴或基准点，使用软件建立工件坐标系，确保与图纸要求一致
4. 测量操作：根据测量需求，选择合适的探头，稳定握持测量臂，将探头轻触工件表面，采集足够数量的点来定义被测特征（如平面、圆柱、球面等），对于复杂曲面，可使用连续扫描模式采集点云数据
5. 数据处理：使用软件处理采集的数据点，拟合几何特征，计算尺寸、位置度等参数 ，生成测量报告，分析结果是否符合图纸要求
四、便携式三坐标检具使用技巧
1. 测量姿势：保持正确的测量姿势，尽量减少人体晃动对测量的影响。
2. 点位选取：均匀选取测量点，避免集中在某一区域，以提高测量结果的代表性。
3. 测量力度：控制适当的测量力度，过大或过小都会影响测量精度。
4. 温度适应：如果工件刚从其他环境带入，应让其充分适应测量环境温度后再进行测量。
5. 定期维护：按照厂商建议，定期对设备进行专业维护和校准，以保持长期稳定的测量精度。
五、便携式三坐标检具的应用领域
1. 航空航天：用于飞机机身、发动机部件等大型复杂零件的检测。
2. 汽车制造：应用于车身、底盘、发动机等关键部件的尺寸检测。
3. 模具制造：用于模具的制作过程控制和最终检验。
4. 机械加工：适用于各种精密机械零件的尺寸和形位公差检测。
5. 逆向工程：通过采集实物的三维数据，重建CAD模型。
以下是您可能还关注的问题与解答：
Q：便携式三坐标检具的测量范围有多大？
A：常见的便携式三坐标检具测量范围在1.2m到4.5m之间，具体取决于设备型号。对于更大的测量范围，可以考虑使用激光跟踪仪等设备。
Q：如何提高便携式三坐标检具的测量精度？
A：可以通过以下方法提高测量精度：1) 确保环境温度稳定；2) 增加采集点数量；3) 使用高精度探头；4) 定期校准设备；5) 提高操作人员的技能水平。
Q：便携式三坐标检具与固定式三坐标测量机相比有什么优势？
A：便携式三坐标检具的主要优势包括：1) 可移动性强，能够现场测量；2) 适用于大型工件测量；3) 操作更加灵活；4) 初始投资成本较低。但在测量精度和稳定性方面，固定式三坐标测量机通常更胜一筹。
总结而言，正确使用便携式三坐标检具需要操作者具备专业知识和丰富经验。通过遵循本文提供的操作指南，并不断实践，您将能够熟练掌握这一先进测量工具的使用方法。随着工业4.0的深入发展，便携式三坐标检具将在质量控制和产品创新中发挥越来越重要的作用，为制造业的高质量发展提供有力支持。
