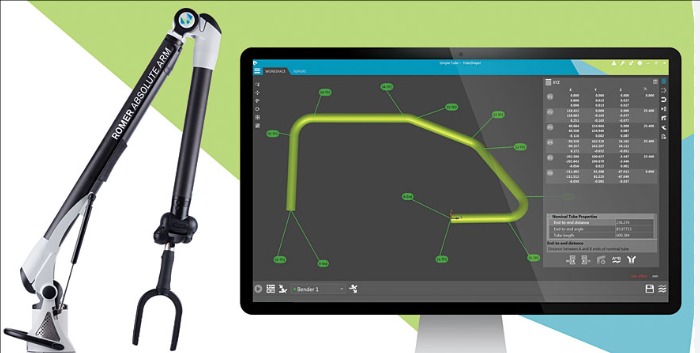

便携式三坐标测量机是现代工业质量控制中不可或缺的精密测量工具。在使用过程中，正确建立坐标系是获得准确测量结果的关键步骤。本文将为您详细介绍如何使用便携式三坐标软件建立坐标系，帮助您更好地掌握这一重要技能。
一、坐标系建立的重要性
1. 测量基准：坐标系为所有测量提供了统一的参考基准，确保测量结果的一致性。
2. 数据对比：正确的坐标系使不同时间、不同操作员的测量结果可以直接对比。
3. 精度保证：合理的坐标系建立可以最大限度地减少测量误差，提高测量精度。
4. 效率提升：良好的坐标系可以简化后续的测量操作，提高工作效率。
二、坐标系建立的基本原则
1. 3-2-1原则：使用三个点确定一个平面，两个点确定一条直线，一个点确定原点。
2. 功能性原则：选择对工件功能最重要的特征作为坐标系的基准。
3. 稳定性原则：选择稳定、加工精度高的特征作为基准，避免使用易变形或精度低的特征。
4. 一致性原则：尽量与工件设计图纸上的坐标系保持一致。
三、便携式三坐标软件建立坐标系的步骤

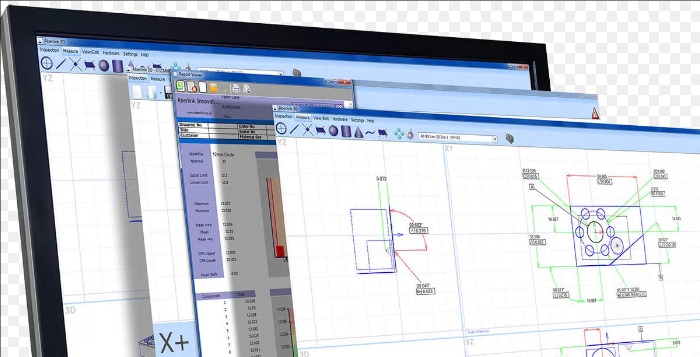

1. 启动软件：打开便携式三坐标测量机的专用软件，选择"建立坐标系"或类似功能。
2. 选择坐标系类型：根据工件特征选择合适的坐标系类型，如直角坐标系、柱坐标系等。
3. 确定主平面：选择"平面测量"功能，在工件上选取至少3个点（建议选取更多点以提高精度），软件将自动拟合出一个平面，通常选择最大平面作为XY平面
4. 确定主轴：选择"直线测量"功能，在工件上选取至少2个点定义一条直线，将这条直线定义为X轴或Y轴
5. 确定原点：选择"点测量"功能，在工件上选取一个特征点作为坐标原点 ，通常选择容易识别且稳定的特征点，如孔的中心或角点
6. 验证坐标系：使用软件的坐标系验证功能，测量几个已知点，比对测量值与理论值，如果误差在允许范围内，则坐标系建立成功
四、常见坐标系建立方法
1. 平面-直线-点法：最常用的方法，适用于大多数规则形状工件。
2. 三平面法：通过测量三个相互垂直的平面来建立坐标系，适用于立方体类工件。
3. 轴-平面法：先确定一个轴，再确定一个垂直于该轴的平面，适用于圆柱类工件。
4. 特征拟合法：通过拟合球体、圆柱等特征来建立坐标系，适用于复杂形状工件。
五、坐标系建立的注意事项
1. 清洁工件表面：确保测量点的表面清洁，避免灰尘等杂质影响测量精度。
2. 选择合适的测头：根据工件材质和表面状况选择适当的测头，以获得最佳测量效果。
3. 多次测量取平均：对关键特征进行多次测量，取平均值以提高精度。
4. 考虑温度影响：在测量过程中，注意环境温度的变化，必要时进行温度补偿。
以下是您可能还关注的问题与解答：
Q：不同的便携式三坐标软件在建立坐标系方面有什么区别？
A：虽然基本原理相同，但不同软件的操作界面和具体步骤可能略有不同。建议仔细阅读软件说明书，或参加相关培训。
Q：如何处理工件表面不规则时的坐标系建立问题？
A：对于表面不规则的工件，可以采用多点拟合或特征拟合的方法。增加采样点数量可以提高拟合精度。
Q：建立坐标系后，如何确保其长期稳定性？
A：定期进行坐标系验证，并在环境发生显著变化时重新建立坐标系。同时，确保工件固定稳定，避免在测量过程中发生移动。
正确建立坐标系是便携式三坐标测量的基础，它直接影响测量的精度和效率。通过遵循上述步骤和注意事项，您可以熟练掌握便携式三坐标软件建立坐标系的技巧。随着经验的积累，您将能够更快速、准确地完成坐标系建立，为后续的测量工作奠定坚实基础。记住，实践是提高技能的最佳方式，多多练习，您一定能成为便携式三坐标测量的专家。
