三维激光扫描仪是现代测绘和建模领域的重要工具，它能够快速、精确地采集实物的三维数据。但是，从扫描数据到最终的三维模型，需要经过一系列复杂的数据处理流程。本文将为您详细解析三维激光扫描仪如何出模型，以及整个数据处理的流程。

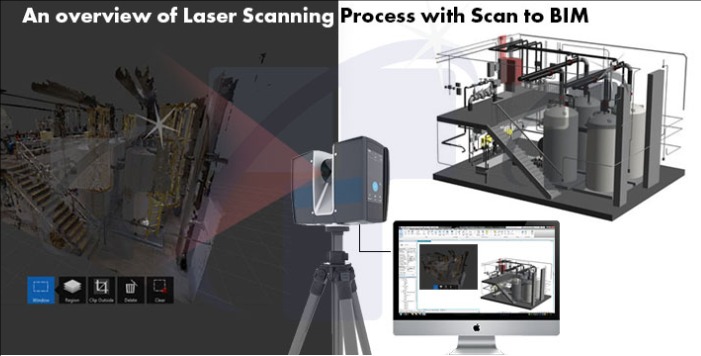

一、三维激光扫描仪的工作原理
在我们深入探讨数据处理流程之前，先来了解一下三维激光扫描仪的工作原理。三维激光扫描仪通过发射激光束并接收反射信号来测量物体表面的三维坐标。这种技术被称为"飞行时间法"或"相位差法"，具体取决于扫描仪的类型。
1、飞行时间法：测量激光从发射到接收的时间来计算距离。
2、相位差法：通过比较发射和接收信号的相位差来确定距离。
3、三角测量法：适用于近距离扫描，通过几何关系计算距离。

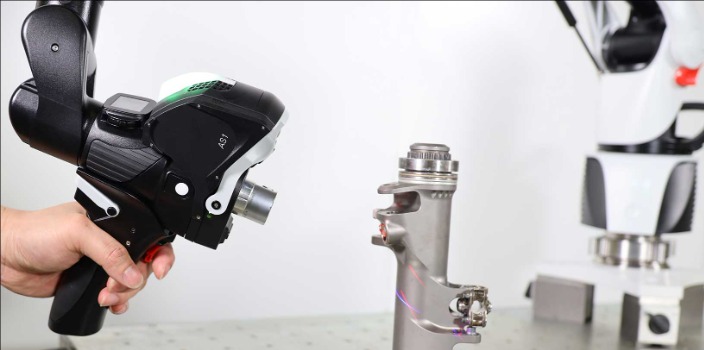

二、数据采集阶段
数据采集是整个建模过程的基础。高质量的原始数据对于最终模型的精度至关重要。以下是数据采集阶段的关键步骤：
1、设备校准：确保扫描仪的精度，通常需要进行温度补偿和几何校正。
2、扫描站点规划：根据目标物体的大小和复杂度，合理安排扫描站点。
3、扫描参数设置：调整分辨率、扫描范围和扫描速度等参数。
4、多站点扫描：从不同角度对目标进行多次扫描，以获取完整的数据。
三、数据预处理
原始扫描数据通常包含噪声和冗余信息，需要进行预处理以提高数据质量。数据预处理是建模过程中不可或缺的一步，直接影响最终模型的精度和效果。主要包括以下步骤：
1、噪声滤除：使用统计滤波或形态学滤波等方法去除异常点。
2、数据降采样：减少点云密度，提高处理效率，常用方法有均匀采样和曲率采样。
3、坐标系统统一：将不同站点的扫描数据转换到同一坐标系统下。
4、数据配准：使用ICP（迭代最近点）算法等方法将多站点数据精确对齐。

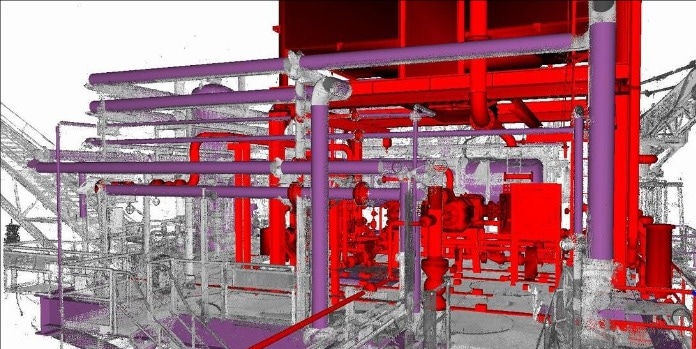

四、点云数据处理
点云数据处理是将原始扫描数据转化为可用于建模的结构化数据的过程。这个阶段的处理质量直接决定了最终三维模型的精度和完整性。主要步骤包括：
1、点云分割：将点云数据分割成不同的部分，便于后续处理。
2、特征提取：识别和提取点云中的几何特征，如平面、边缘和拐角。
3、曲面重建：使用算法（如泊松重建或移动最小二乘法）生成连续曲面。
4、网格优化：对生成的网格模型进行优化，如简化、平滑和修复。
五、三维建模
三维建模是整个流程的核心环节，将处理后的点云数据转化为可用的三维模型。这个阶段需要结合自动算法和人工干预，以确保模型的准确性和实用性。主要步骤如下：
1、参数化建模：使用CAD软件将几何特征转换为参数化模型。
2、纹理映射：将高分辨率照片或材质信息映射到模型表面。
3、细节修补：修复模型中的缺陷，如孔洞填充和边缘平滑。
4、模型优化：根据应用需求对模型进行简化或细化。
六、数据输出和验证
最后一步是将处理好的三维模型输出为适当的格式，并进行质量验证。这个阶段确保了最终模型符合预期的精度和应用要求。主要工作包括：
1、格式转换：将模型转换为通用的3D文件格式，如OBJ、STL或FBX。
2、精度检查：与原始扫描数据比对，确保模型精度符合要求。
3、可视化验证：通过3D渲染软件检查模型的视觉效果。
4、功能测试：根据应用场景进行相关的功能性测试。
以下是您可能还关注的问题与解答：
Q：三维激光扫描仪的扫描精度能达到多少？
A：现代高端三维激光扫描仪的精度可以达到亚毫米级，通常在0.1mm到1mm之间，具体取决于设备型号和扫描距离。
Q：处理大规模点云数据需要多长时间？
A：处理时间取决于数据量、计算机性能和处理算法。对于包含数亿个点的大规模点云，可能需要几小时到几天不等。
Q：三维激光扫描仪生成的模型可以直接用于3D打印吗？
A：通常情况下，扫描生成的模型需要进行优化和修复才能用于3D打印。这包括修复网格、调整模型厚度和添加支撑结构等步骤。
三维激光扫描仪出模型是一个复杂而精细的过程，涉及多个技术领域的知识和经验。从数据采集到最终模型输出，每一步都至关重要。随着技术的不断进步，这一过程正变得越来越自动化和智能化，但仍需要专业人员的参与来确保最终模型的质量。无论是在工程测量、文物保护还是虚拟现实等领域，三维激光扫描技术都展现出了巨大的应用潜力。
