便携式激光三坐标测量机是现代精密测量技术的一大突破,它将激光扫描技术与传统三坐标测量机的优势相结合,为工业测量带来了革命性的变化。本文将为您详细解析便携式激光三坐标的概念、工作原理及其广泛应用,帮助您深入理解这一先进测量工具。
一、便携式激光三坐标的定义
便携式激光三坐标测量机是一种结合了激光扫描技术和三维坐标测量原理的便携式精密测量仪器。它具有以下特点:
1、便携性:体积小、重量轻,易于携带和现场操作。
2、高精度:测量精度可达微米级,满足大多数工业测量需求。
3、快速测量:利用激光扫描技术,可快速获取大量测量点。
4、非接触测量:无需接触被测物体,适用于柔软或易变形的材料。
二、便携式激光三坐标的工作原理
便携式激光三坐标的工作原理涉及多个先进技术,其核心是结合激光测距和空间定位技术来实现高精度的三维测量。主要原理包括:
1、激光测距:利用激光发射器发出激光,通过接收反射光来计算距离。
2、空间定位:通过内置的陀螺仪、加速度计等传感器实时确定测量头的位置和姿态。
3、数据融合:将激光测距数据与空间位置信息结合,计算出测量点的三维坐标。

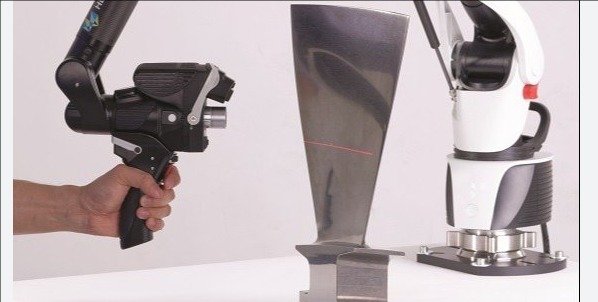

4、点云生成:通过连续扫描,生成被测物体表面的密集点云数据。
三、便携式激光三坐标的主要组成部分
一台典型的便携式激光三坐标测量机通常由以下几个主要部分组成:

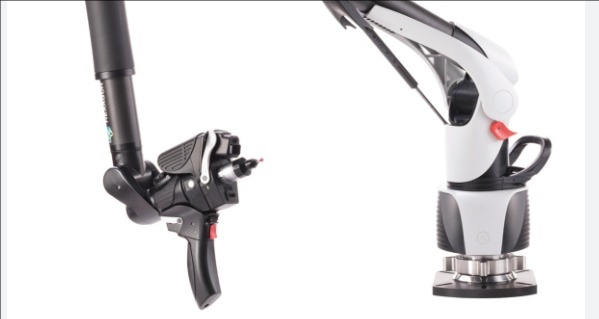

1、激光扫描头:包含激光发射器和接收器,是核心测量单元。
2、定位系统:通常采用光学追踪或机械臂方式,确定扫描头的空间位置。
3、控制单元:负责数据处理、系统控制和用户界面。
4、软件系统:用于数据采集、处理和分析,生成测量报告。
5、配件:如标定球、延长杆、各种探头等。
四、便携式激光三坐标的应用领域
便携式激光三坐标测量机因其独特优势,在多个工业领域得到广泛应用。主要应用包括:
1、汽车制造:用于车身尺寸测量、零部件检测等。
2、航空航天:测量飞机机身、发动机部件等大型复杂结构。
3、模具制造:快速扫描模具表面,进行尺寸验证和质量控制。
4、逆向工程:通过扫描实物模型,重建CAD数字模型。
5、文物保护:无接触测量珍贵文物,用于数字化保存和研究。
五、便携式激光三坐标的优势
与传统测量方法相比,便携式激光三坐标具有显著优势:
1、测量速度快:激光扫描可在短时间内获取海量数据点。
2、灵活性高:可以测量各种复杂形状和难以接触的部位。

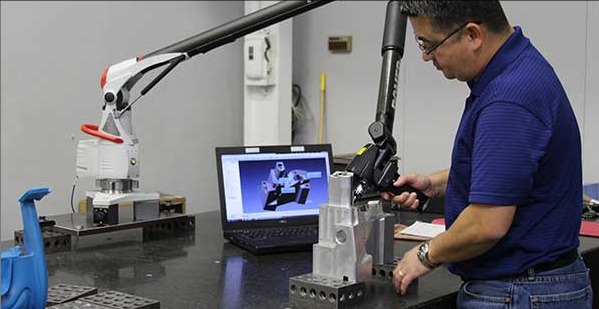

3、现场测量:便于携带,可直接在生产现场或户外环境使用。
4、数据全面:生成完整的三维点云数据,便于后续分析和处理。
5、自动化程度高:许多测量任务可以实现自动化操作。
六、便携式激光三坐标的技术发展趋势
便携式激光三坐标技术正在持续发展,未来趋势包括:
1、更高精度:通过改进激光技术和算法,进一步提高测量精度。
2、智能化:结合人工智能技术,实现更智能的测量和分析。
3、多传感器融合:结合其他传感器技术,扩展测量能力。
4、小型化:开发更小巧、更便携的设备,扩大应用范围。
5、实时处理:提高数据处理速度,实现实时测量和分析。
以下是您可能还关注的问题与解答:
Q:便携式激光三坐标的测量精度如何?
A:现代高端便携式激光三坐标测量机的精度可达0.01mm左右,具体取决于设备型号和测量范围。某些高精度型号甚至可以达到微米级精度。
Q:便携式激光三坐标是否适用于所有材料表面?
A:虽然适用于大多数材料,但对于高度反光或透明表面可能需要特殊处理,如喷涂薄层粉末以增加反射率。
Q:便携式激光三坐标与传统接触式三坐标相比,有什么优缺点?
A:优点包括测量速度快、可测量柔软材料、适合现场测量;缺点是在某些高精度应用场景下,精度可能略低于高端固定式三坐标测量机。
便携式激光三坐标测量机代表了现代精密测量技术的最新发展方向。它不仅改变了传统的测量方式,还为工业制造、质量控制和产品开发带来了新的可能性。随着技术的不断进步,我们可以期待看到更多创新应用,进一步推动工业测量领域的发展。对于工程师、质量控制人员和研发人员来说,深入了解和掌握这一技术将成为未来工作中的重要优势。
