便携式三坐标怎么进行偏置操作?详细步骤解析

[原创内容] 发布于:2024-07-31 11:18:53 阅读:193次 编辑:思诚市场部 核心内容:便携式三坐标怎么偏置

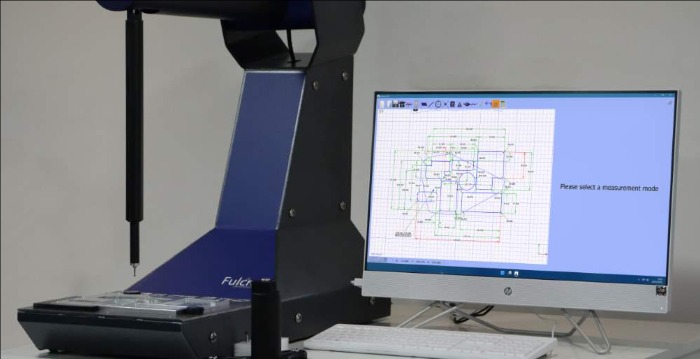

便携式三坐标测量机是现代精密测量领域的重要工具,它能够快速、准确地获取复杂零件的三维坐标数据。在实际应用中,偏置操作是一项常用且重要的技能。本文将为您详细解析便携式三坐标如何进行偏置操作,帮助您更好地掌握这一关键技术。

一、偏置操作的概念和意义

偏置操作是指将测量坐标系统平移或旋转,以适应不同的测量需求。这在实际工作中有着重要意义:

1、适应工件位置:当工件无法完全对准测量机时,通过偏置可以调整坐标系。

2、提高测量效率:正确的偏置可以简化测量程序,节省时间。

3、增加灵活性:允许在不同位置或角度进行测量,扩大测量范围。

二、偏置操作的准备工作

在进行偏置操作之前,需要做好充分的准备。这些准备工作直接影响偏置的精度和效果,包括:

1、校准测量头:确保测量头处于最佳状态,通常需要进行球径补偿。

2、清洁工件表面:去除可能影响测量精度的灰尘和杂质。

3、固定工件:使用适当的夹具或支撑,防止测量过程中工件移动。

4、选择合适的测量点:根据工件特征,选择能够准确定义新坐标系的点。

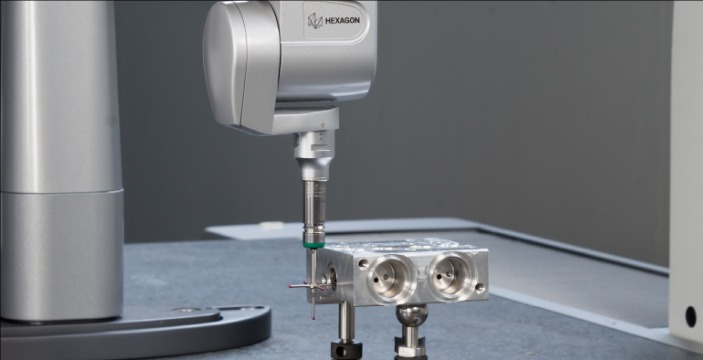

三、偏置操作的基本步骤

偏置操作通常包括以下基本步骤,每一步都需要精确执行,以确保最终偏置结果的准确性

1、确定参考平面:通常选择工件的一个主要平面作为XY平面。

2、建立Z轴方向:选择一个垂直于参考平面的方向作为Z轴正方向。

3、确定X轴方向:选择工件上的一条边或特征线作为X轴方向。

4、确定原点:选择一个特征点(如角点或孔心)作为新坐标系的原点。

5、执行偏置命令:在测量软件中输入相关参数,完成偏置操作。

四、偏置方法的选择

根据工件特征和测量需求,可以选择不同的偏置方法。合适的偏置方法可以显著提高测量效率和精度。常见的偏置方法包括:

1、3-2-1法:最常用的方法,通过测量3个点确定平面,2个点确定直线,1个点确定原点。

2、平面-线-点法:适用于具有明显平面、边线和特征点的工件。

3、最小二乘法:通过测量多个点,用最小二乘算法拟合平面或直线,适合表面不太规则的工件。

4、特征匹配法:利用CAD模型中的特征进行自动对准,适用于复杂形状的工件。

五、偏置操作的注意事项

在进行偏置操作时,需要注意以下几点,这些细节往往决定了偏置操作的成败

1、选点精度:尽量选择工件上加工精度高的表面或特征进行测量。

2、测量次数:重要的参考点或线应多次测量取平均值,提高精度。

3、温度影响:考虑环境温度对工件和测量机的影响,必要时进行温度补偿。

4、软件设置:正确设置测量软件中的偏置参数,如坐标系类型和原点位置。

5、验证结果:完成偏置后,测量已知尺寸的特征以验证偏置的准确性。

六、偏置操作的高级技巧

掌握了基本操作后,以下高级技巧可以帮助您更好地应对复杂情况:

1、多次偏置:对于大型或复杂工件,可能需要进行多次局部偏置。

2、动态偏置:在测量过程中根据需要随时调整坐标系。

3、CAD对比:将测量结果与CAD模型实时对比,快速发现偏差。

4、自动化程序:编写自动化测量程序,包含偏置步骤,提高效率。

以下是您可能还关注的问题与解答:

Q:便携式三坐标测量机的测量精度如何?

A:现代高端便携式三坐标测量机的精度可达0.02mm左右,具体取决于设备型号和测量范围。

Q:偏置操作会影响测量结果的精度吗?

A:正确执行的偏置操作不会影响测量精度。相反,它可以通过调整坐标系来提高测量的准确性和一致性。

Q:如何处理工件表面不平整导致的偏置困难?

A:对于表面不平整的工件,可以采用最小二乘法测量多个点来拟合平面,或使用特征匹配法与CAD模型对比来建立坐标系。

便携式三坐标测量机的偏置操作是一项需要理论知识和实践经验相结合的技能。通过深入理解偏置的原理,掌握正确的操作步骤,并不断积累经验,您将能够更加灵活和准确地进行各种复杂测量任务。随着测量技术的不断进步,便携式三坐标测量机在质量控制、逆向工程等领域的应用将越来越广泛,熟练掌握偏置操作将为您在这一领域的工作带来显著优势。
