倒置金相显微镜是材料科学和金属学研究中不可或缺的精密仪器。它能够帮助研究人员观察和分析材料的微观结构,为材料性能评估和质量控制提供重要依据。本文将为您详细介绍倒置金相显微镜的操作步骤,让您能够轻松上手这一强大的分析工具。

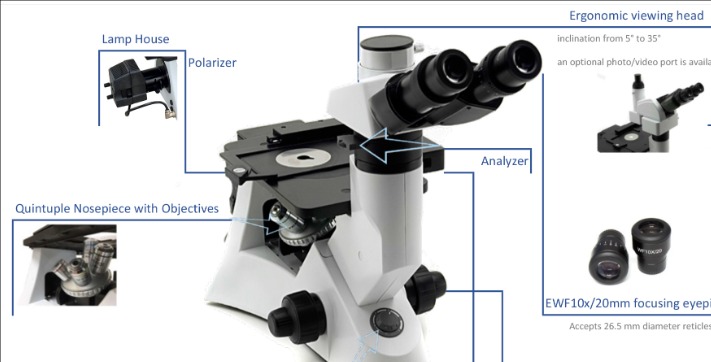

一、倒置金相显微镜的基本结构
在开始操作之前,让我们先了解倒置金相显微镜的基本结构:

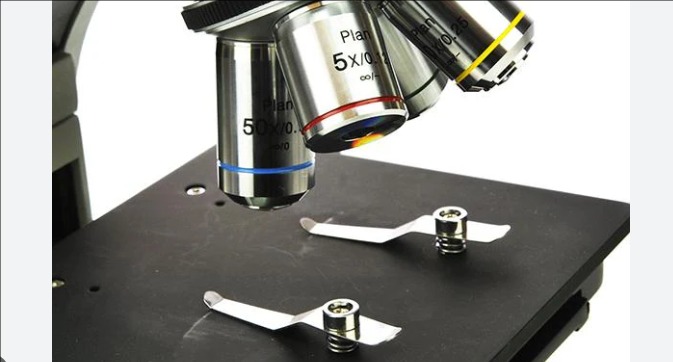

1. 物镜转换器:通常包含多个不同放大倍数的物镜。
2. 样品台:用于放置和固定待观察的样品。
3. 光源系统:包括明场照明和暗场照明等多种照明方式。
4. 目镜:用于观察放大后的样品图像。
5. 调焦旋钮:用于调整图像的清晰度。
6. 光圈调节装置:用于调节照明光强和对比度。
二、样品准备
1. 样品磨制:使用砂纸由粗到细逐步打磨样品表面,通常从400目开始,最终达到2000目或更细。
2. 抛光:使用金刚石悬浮液或氧化铝悬浮液进行抛光,直至样品表面呈现镜面效果。
3. 腐蚀:根据样品材质选择适当的腐蚀剂,如钢铁材料可使用3-5%的硝酸酒精溶液,铝合金可使用Keller试剂。腐蚀时间通常控制在10-30秒。
三、开机及初始设置
1. 接通电源:确保显微镜和照明系统的电源线已正确连接,然后打开主电源开关。
2. 选择物镜:开始时选择低倍物镜(如10倍),便于后续调焦。
3. 调节光源:打开照明系统,调节亮度至舒适水平。初次使用时,建议将亮度调至50%左右。
4. 调整目镜:根据您的视力情况调整目镜的屈光度,确保双眼观察的图像清晰一致。
四、样品放置和对焦
1. 放置样品:将准备好的样品平放在样品台上,使观察面朝下。
2. 固定样品:使用样品夹或磁性固定装置将样品牢固地固定在样品台上。
3. 粗调焦:转动粗调焦旋钮,缓慢上升样品台,直到在目镜中看到模糊的图像。
4. 精调焦:使用精调焦旋钮微调,直到获得清晰的图像。
五、观察和分析
1. 调整照明:根据样品特性和观察需求,调整光圈大小和场光光阑,以获得最佳的图像对比度。
2. 切换物镜:从低倍物镜逐步切换到高倍物镜,每次切换后都需要重新精调焦。
3. 观察记录:仔细观察样品的微观结构,如晶粒大小、形状、分布等,必要时拍照或绘制示意图。
4. 使用测量功能:如果显微镜配备了测量软件,可以利用其测量晶粒尺寸、相间距等参数。
六、注意事项
1. 保持清洁:使用前后都要清洁物镜和目镜,避免灰尘影响观察效果。
2. 小心使用:切换物镜时要轻柔操作,避免物镜与样品发生碰撞。
3. 合理使用光源:不使用时及时关闭光源,延长灯泡寿命。
4. 防护措施:长时间观察时,建议使用目镜罩以减少眼睛疲劳。
以下是您可能还关注的问题与解答:
Q:如何选择合适的物镜倍数?
A:物镜选择取决于观察目的。通常从低倍开始(如10x),逐步增加到所需的放大倍数。对于一般金相观察,50x-500x范围内的物镜较为常用。
Q:如何处理样品表面反光问题?
A:可以尝试以下方法:1) 调整光圈大小;2) 使用偏振片;3) 调整样品倾斜角度;4) 考虑使用暗场照明技术。
Q:倒置金相显微镜与普通金相显微镜有何区别?

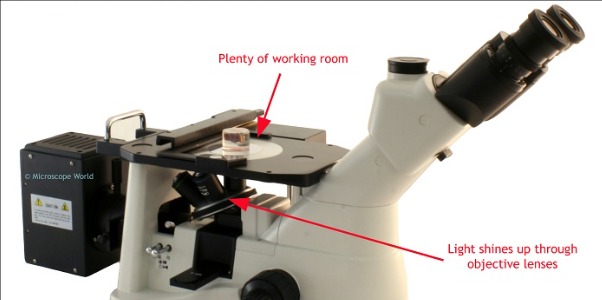

A:倒置金相显微镜的光源和物镜位于样品下方,样品台在上方。这种设计便于观察较厚或不规则的样品,且无需特别准备样品的背面。
掌握倒置金相显微镜的操作技巧需要一定的实践和经验积累。通过遵循上述步骤,并结合实际操作,您将能够逐步熟悉这一精密仪器的使用方法。记住,保持耐心和细心是成功操作的关键。随着经验的积累,您将能够从微观世界中获取更多有价值的信息,为材料研究和质量控制工作提供有力支持。
