便携式三坐标测量机是一种高精度的尺寸测量工具，广泛应用于制造业、质量控制等领域。本文将为您详细解析便携式三坐标测量尺寸的方法，帮助您全面掌握这一先进测量技术，提高测量效率和精度。
一、了解便携式三坐标测量机

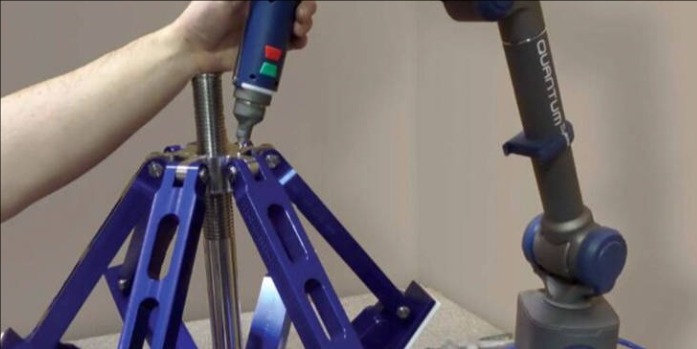

1. 结构组成：便携式三坐标测量机主要由测量臂、探头、控制系统和数据处理软件组成。
2. 工作原理：通过探头接触被测物体表面的不同点，记录空间坐标，从而计算出尺寸、形状等信息。
3. 精度范围：一般便携式三坐标测量机的精度可达0.025-0.1mm，具体取决于型号和测量范围。
二、测量前的准备工作
1. 环境控制：确保测量环境温度稳定，理想温度为20±2℃，相对湿度控制在40%-60%。
2. 仪器校准：按照制造商提供的方法进行日常校准，确保测量精度。
3. 工件清洁：清洁被测工件表面，去除油污、灰尘等杂质，以免影响测量精度。
三、基本测量步骤
1. 建立坐标系：选择合适的基准面，建立工件坐标系。通常选择三个互相垂直的平面作为基准。
2. 选择测量点：根据被测尺寸的特征，选择合适的测量点。对于直线尺寸，至少需要两个点；对于圆形，至少需要三个点。

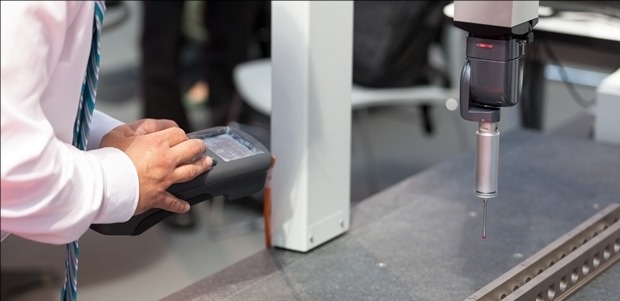

3. 接触测量：用探头轻触被测点，记录坐标数据。注意控制接触力度，一般在0.1-0.5N之间，以避免产生形变。
4. 数据处理：通过软件处理采集的点数据，计算出所需的尺寸信息。
四、不同类型尺寸的测量方法
1. 长度测量：选择两个端点进行测量，软件自动计算两点间距离。
2. 直径测量：对于圆柱体，选择圆柱表面至少三个点，软件拟合出圆柱并计算直径。
3. 角度测量：分别测量两个平面或直线，软件计算它们之间的夹角。
4. 形状误差测量：如圆度、平面度等，需要在特征表面取多个点，软件分析偏差。
五、提高测量精度的技巧
1. 多点测量：增加测量点数量可以提高精度，如测量圆形时，建议取8-12个点。
2. 避免振动：测量时保持测量臂稳定，避免外部振动干扰。
3. 定期校准：每天工作前进行快速校准，每月进行一次全面校准。
4. 合理布置：尽量使被测工件处于测量臂的最佳测量范围内，通常在臂长的60%-80%之间。
以下是您可能还关注的问题与解答：
Q：便携式三坐标测量机适合测量多大的工件？
A：不同型号的测量范围不同，一般从1.2m到4.5m不等。对于超大工件，可以通过多站位测量技术扩展测量范围。
Q：如何选择合适的探头？
A：根据被测工件的材质、形状和精度要求选择探头。常用的有球形探头、圆柱形探头和尖端探头等。对于精密测量，可选用较小直径的探头。
Q：便携式三坐标测量机的测量速度如何？
A：测量速度取决于操作者的熟练程度和被测工件的复杂性。一般来说，熟练操作者可以在几分钟内完成一个简单工件的多个尺寸测量。
通过本文的详细解析，相信您已经对便携式三坐标测量尺寸的方法有了全面的了解。掌握这些测量技巧不仅能提高您的工作效率，还能确保测量结果的准确性。在实际操作中，请注意遵守操作规程，定期维护设备，以确保测量结果的可靠性。随着技术的不断进步，便携式三坐标测量技术也在不断发展，建议您持续关注行业动态，及时更新知识和技能。
