金相显微镜是材料科学和冶金学领域中不可或缺的分析工具。在众多类型的显微镜中,倒置式金相显微镜因其独特的设计和显著的优势而广受欢迎。本文将深入探讨金相显微镜为何采用倒置设计,并详细分析其结构特点和优势。
一、倒置金相显微镜的基本结构

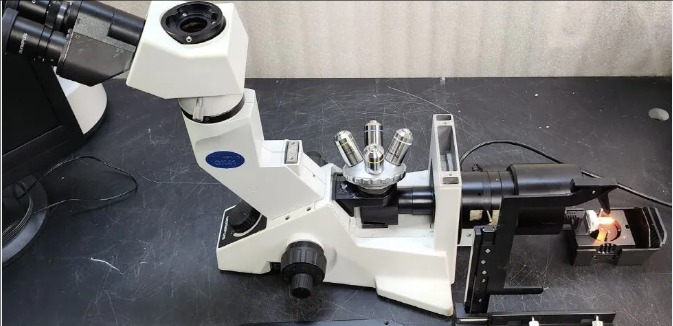

倒置金相显微镜的设计与传统显微镜有着本质的区别:
1. 光源位置:位于显微镜底部,光线从下往上照射样品。

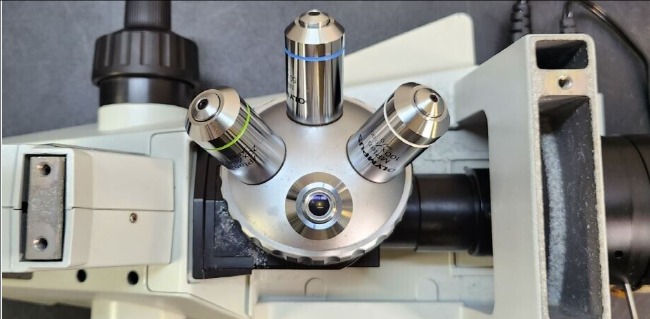

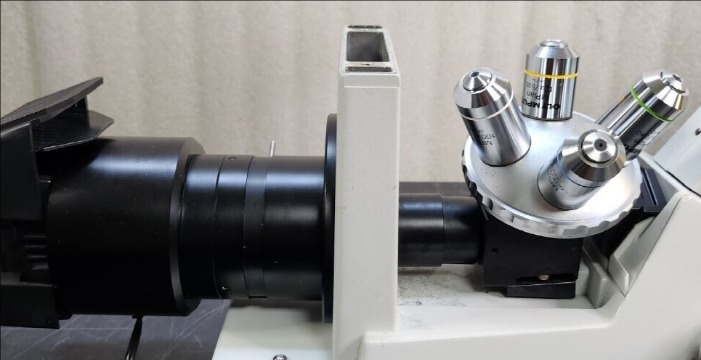

2. 物镜排列:物镜位于样品下方,通过下方观察样品。
3. 样品台:位于显微镜顶部,样品放置时观察面朝下。
4. 观察系统:包括目镜和可选的相机接口,位于显微镜前部。
二、倒置设计的原因分析
金相显微镜采用倒置设计主要基于以下考虑:
1. 样品适应性:倒置设计能够观察各种厚度和形状的样品,特别适合观察较厚或不规则形状的金属样品。
2. 样品准备便利性:只需准备一个观察面,无需考虑样品背面的平整度,大大简化了样品制备过程。
3. 观察稳定性:样品重力作用使其紧贴样品台,减少了观察过程中的晃动,提高了图像稳定性。
4. 操作便利性:倒置设计使操作者能够轻松放置和移动样品,无需担心样品与物镜发生碰撞。
三、倒置金相显微镜的结构优势
1. 大样品观察能力:
倒置设计允许观察大尺寸或重量样品,甚至可以直接观察整件工件的局部区域,无需切割取样。这在工业质量控制中特别有用。
2. 多样化的照明方式:
倒置设计为多种照明技术提供了便利,如明场、暗场、偏光和差分干涉对比等,能够满足不同观察需求。
3. 易于实现自动化:
倒置结构便于集成自动对焦、自动扫描等功能,有利于实现显微镜的自动化和智能化。
四、倒置金相显微镜的应用优势
1. 材料研究:
倒置设计使研究人员能够方便地观察各种材料的微观结构,如金属合金的晶粒结构、相分布和缺陷等。
2. 工业质量控制:
可直接观察大型工件的表面质量,无需破坏性取样,大大提高了检测效率和准确性。
3. 动态观察:
倒置设计便于观察液体中的样品或进行原位实验,如观察材料的腐蚀过程或相变现象。
4. 集成分析:
倒置结构便于与其他分析设备集成,如硬度测试仪、能谱仪等,实现多功能一体化分析。
五、倒置金相显微镜的局限性
尽管倒置金相显微镜具有诸多优势,但也存在一些局限性:
1. 成本较高:相比传统上置式显微镜,倒置显微镜的制造成本通常更高。
2. 维护难度增加:由于结构复杂,倒置显微镜的维护和清洁可能更加困难。
3. 工作距离限制:在高倍物镜下,工作距离可能受到一定限制。
以下是您可能还关注的问题与解答:
Q:倒置金相显微镜对样品表面质量有什么要求?
A:尽管倒置设计降低了对样品背面平整度的要求,但观察面仍需经过精细的制备,包括研磨、抛光和适当的腐蚀处理,以获得最佳观察效果。
Q:倒置金相显微镜可以观察多大尺寸的样品?
A:这取决于显微镜的具体型号和样品台设计。一般来说,倒置显微镜可以观察的样品尺寸远大于传统上置式显微镜,有些型号甚至可以观察直径达30厘米以上的样品。
Q:倒置金相显微镜在日常维护方面有什么特殊要求?
A:由于光学系统位于样品下方,需要特别注意防止液体或污染物落入物镜系统。日常使用后应及时清洁样品台,定期检查和清洁物镜。建议由专业人员进行深度清洁和维护。
总结来说,倒置金相显微镜的设计是为了应对材料科学和工业检测领域的特殊需求。它的独特结构不仅提高了观察的灵活性和效率,还扩展了显微镜的应用范围。尽管存在一些局限性,但其带来的优势使其成为材料分析和质量控制中不可或缺的工具。随着技术的不断进步,我们有理由相信,倒置金相显微镜将在未来发挥更加重要的作用,为材料科学的发展做出更大贡献。
